Штуцер-МКЭ Текущая версия 3.5.4
Конечно-элементный расчет прочности и жесткости элементов сосудов и трубопроводов.
Внимание !
В версии Штуцер-МКЭ 3.5 и выше используется новая система лицензирования.
Перед обновлением программы ознакомьтесь с информацией о новой системе.
Технические детали о работе системы лицензирования можно прочитать в документации по программе.
Обзор
При определении прочности и жесткости узла врезки МКЭ получил широкое распространение. Созданная программа, в отличие от универсальных конечно-элементных программ (ANSYS, NASTRAN, COSMOS и др.), не требует специальной подготовки пользователя и значительных временных затрат. Создание конечно-элементной разбивки и оценка полученных результатов напряженно-деформированного состояния (НДС) зоны врезки производится автоматически.
Расчет НДС выполняется для радиальных и косых врезок в цилиндрические и конические обечайки, выпуклые, конические и плоские днища, прямоугольные пластины. Позволяет выполнять расчет НДС врезок в трубопроводы (тройники) и их элементы (отводы, конические переходы), а также врезок опор в аппараты колонного типа (юбочные опоры) и подпятники отводов. Расчет с помощью МКЭ позволяет значительно расширить область применения и точность решения задачи.
Точность расчетов на прочность сосудов, аппаратов и трубопроводов в месте соединения в значительной степени определяется учетом жесткости (податливости) врезки, которая определяется программой Штуцер-МКЭ. Как правило, при расчетах на прочность трубопроводных систем соединение трубопровода и сосуда (аппарата) заменяется мертвой опорой, что приводит к получению завышенных усилий и напряжений в узле соединения.
Возможности
Нормы
Анализ методом конечных элементов (МКЭ) проводит оценки прочности согласно нормативным документам:
- ГОСТ 34233.1-2017. Сосуды и аппараты. Нормы и методы расчета на прочность. Общие требования.
- ГОСТ 34233.6-2017. Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет на прочность при малоцикловых нагрузках.
- ГОСТ 34233.10-2017. Сосуды и аппараты. Нормы и методы расчета на прочность. Сосуды и аппараты, работающие с сероводородными средами.
- ПНАЭ Г-7-002-86. Нормы расчета на прочность оборудования и трубопроводов атомных энергетических установок. –М.: Энергоатомиздат, 1989.
- ASME Boiler and Pressure Vessel Code. Part D. Properties. Section II, Materials - 2019.
- ASME Boiler and Pressure Vessel Code. Rules for Construction of Pressure Vessels. Section VIII, Division 1 – 2019.
- ASME Boiler and Pressure Vessel Code. Rules for Construction of Pressure Vessels. Section VIII, Division 2 – 2019.
- EN 13445-3. European Standard. Unfired pressure vessels – Part 3. Issue 1 (2002-05).
- JB 4732-1995-EN. Professional Standard of the People's Republic of China – 1995.
Кроме расчета по МКЭ в программе имеется возможность расчета жесткости и напряженного состояния узлов врезки штуцеров с использованием зависимости безразмерных относительных параметров перемещений и напряжений от геометрических характеристик элементов врезки в соответствии с распространенными методиками, описанными в WRC 537.
Штуцер-МКЭ дополнительно позволяет проводить расчеты элементов сосудов и врезок по методикам, описанным в следующих документах:
- ГОСТ 34233.2-2017. Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет цилиндрических и конических обечаек, выпуклых и плоских днищ и крышек.
- ГОСТ 34233.3-2017. Сосуды и аппараты. Нормы и методы расчета на прочность. Укрепление отверстий в обечайках и днищах при внутреннем и внешнем давлениях. Расчет на прочность обечаек и днищ при внешних статических нагрузках на штуцер.
- WRC-537 Welding Research Council. Bulletin. "Precision Equations and Enhanced diagrams for Local Stresses in Spherical and Cylindrical Shells due to External Loadings for implementation of WRC Bulletin 107". 2013.
Интеграция
Модель программы «Штуцер-МКЭ» может быть создана и передана из программы «ПАССАТ».
Специально для программы Старт-Проф разработан модуль «Старт-Штуцер-МКЭ» для расчета врезок (тройников и штуцеров), который вызывается непосредственно из программы «Старт».
Базы данных материалов
Содержит физические и механические свойства материалов элементов оборудования на основе российских и зарубежных норм.
Интерфейс
Программа имеет современный, удобный и интуитивно понятный графический интерфейс пользователя, который включает интерактивные подсказки пользователю, документацию на русском и английском языках.
Задание свойств проекта
с интерактивной подсказкой
Настройка единиц измерения
Выбор текущего материала
Отображение свойств материала в виде графиков
Ввод исходных данных по несущему элементу (конический переход)
Ввод исходных данных по опоре колонны
Ввод исходных данных по штуцеру
Ввод и просмотр данных по нагрузкам
Отчет о результатах расчета
3D просмотр модели и результатов расчетов
Штуцер-МКЭ предоставляет возможность создавать несколько базовых расчетных схем по типу врезок:
Программа позволяет задавать разнообразные типы несущих элементов, что значительно упрощает создание расчетной схемы:
Системные требования
Сертификаты

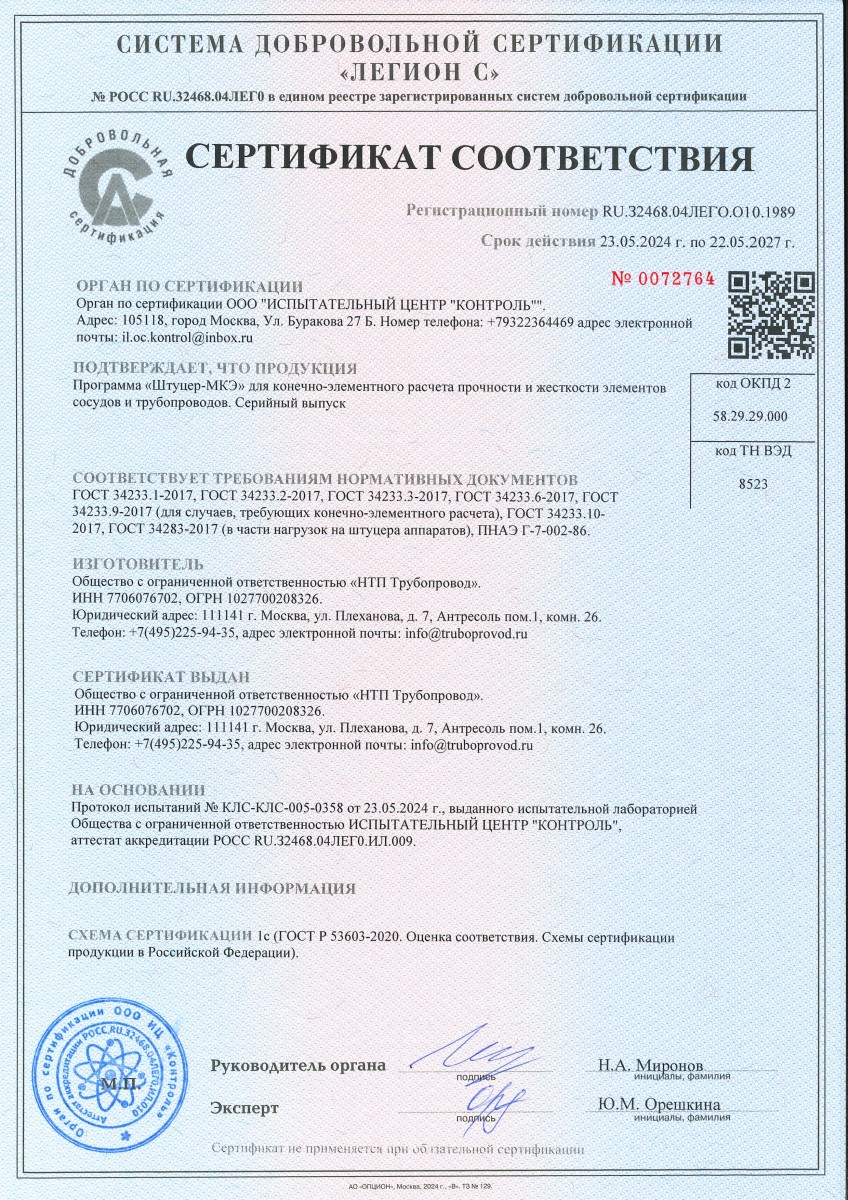

Штуцер-МКЭ зарегистрирован за №2868 в Реестре отечественного программного обеспечения Приказом Минкомсвязи России от 09.02.2017 №51. Подробнее...
История версий
Программа «ШТУЦЕР» разрабатывается в ООО «НТП Трубопровод» с 2003 года.
В 2006 году к аналитическим методам расчета в программу добавился конечно-элементный расчет врезок, и программа была переименована в «Штуцер-МКЭ».
- Программа выполняет расчет НДС как для радиальных, так и для косых врезок в цилиндрические и конические обечайки, эллиптические, сферические и плоские днища, а также трубопроводы.
- Расчет с помощью МКЭ позволил значительно расширить область применения и точность решения задачи.
В 2017-2018 году ядро программы полностью переписано. С этого момента программа использует геометрическое ядро C3D, а также выходит в 64-разрядной версии и больше не поддерживает 32-разрядную.
- Появился трехмерный визуализатор результатов расчетов (постпроцессор).
- Уточнены и исправлены методики расчета допускаемых нагрузок на штуцер, расчета жесткостей и коэффициентов гибкости, расчета коэффициентов интенсификации напряжений.
- Появились дополнительные расчетные возможности, такие как учет температурных деформаций.
- Расширен набор несущих элементов и типов врезок. Переработаны расчеты в соответствии с обновленными версиями нормативных документов (ГОСТ, АSME, EN).
В 2019-2020 году был значительно переработан интерфейс пользователя, который расширил возможности задания пространственных конфигураций обечаек и штуцеров. В частности, появились модели подпятника отвода, опоры колонного аппарата и т.п.
Для нас важно иметь представление, какие организации интересуются нашими разработками, поэтому для некоторых загрузок требуется заполнение формы обратной связи.
Спасибо за понимание!
| Штуцер-МКЭ 3.5.4 (Русская версия) 64 bit | zip, 177.83 MiB md5: f4252f6481cc8a28221263526f3dac45 | Запросить | 10.12.2024 |
| Штуцер-МКЭ 3.5.4 (Русская версия) 32 bit | zip, 174.47 MiB md5: 4f046b9a3000465d3859222e7f3de31e | Запросить | 10.12.2024 |
| Штуцер-МКЭ 3.4.8 64 bit | zip, 152.12 MiB md5: d78dc8414f9521cbb4f9988ae558957b | Запросить | 08.02.2024 |
| Штуцер-МКЭ 3.4.8 32 bit | zip, 153.96 MiB md5: 059fafb3c5c65664015814f94117a878 | Запросить | 08.02.2024 |
| Руководство системного администратора Штуцер-МКЭ | pdf, 1.17 MiB md5: ea8b5613eaa47876b243f397edf3e7bb | Скачать | 08.07.2024 |
| Демоверсия Штуцер-МКЭ 2.14 | zip, 39.61 MiB md5: e5dcefb3e55ff26b8424edef378ae81d | Скачать | 15.02.2018 |
| История версий Штуцер-МКЭ | pdf, 1.46 MiB md5: fa2f91aa03707e35d3bf35ae389aeb93 | Скачать | 06.12.2024 |
| Протокол испытаний Штуцер-МКЭ | pdf, 1.15 MiB md5: 96ca55a3369d68a9524773399eafde5e | Скачать | 09.07.2024 |
Утилиты для ключей Sentinel HL и Guardant (только для Штуцера-МКЭ 3.5)
| Сервер лицензий Guardant | msi, 11.57 MiB md5: 1a54245ed9adc9372549cc073d064179 | Скачать | 08.12.2023 |
| Драйверы ключа электронной защиты Guardant 7.0.215 | exe, 11.43 MiB md5: 96e88aaf5a8fe8df600a4e345e8418f7 | Скачать | 24.12.2021 |
| Менеджер сетевых ключей Sentinel HL (Linux) | gz, 137.59 MiB md5: 9c46a24a52551d304f44648d87ae37c4 | Скачать | 15.04.2024 |
| Программа обновления ключа KeySt для Guardant и Sentinel HL | zip, 20.35 MiB md5: 1c856498b1e4bba9bc208ba205fb7923 | Скачать | 09.12.2024 |
| Драйверы и менеджер сетевых ключей Sentinel HL (Windows) | exe, 37.14 MiB md5: c1657de311182bb9421273a16e1ce028 | Скачать | 12.12.2023 |
Утилиты для ключей SuperPro
| Программа обновления ключа KeySt для Sentinel SuperPro | zip, 4.26 MiB md5: ed2e48e4451e5c7b6ad21aaf45448e7f | Скачать | 02.08.2022 |
| Драйверы ключа электронной защиты SafeNet Sentinel 7.6.9 | exe, 7.37 MiB md5: d9057598aa4f55ffa760dec59743fd8c | Скачать | 13.09.2017 |
Обучение
Ознакомиться с документацией онлайн вы можете в нашей Базе знаний.
Наша компания предоставляет обучающие курсы в нашем Учебном центре. Обучающие курсы по программе Штуцер-МКЭ вы можете найти здесь (очно) и здесь (онлайн).
Также Вы можете посмотреть видеоролики по работе в программе Штуцер-МКЭ на нашем канале YouTube или RuTube.
