Гидросистема Текущая версия 4.6 R3

Программа для теплогидравлического расчёта трубопроводных систем и выбора диаметров.

Внимание !

В версии Гидросистема 4.6 и выше используется новая система лицензирования.

Перед обновлением программы ознакомьтесь с информацией о новой системе.

Технические детали о работе системы лицензирования можно прочитать в документации по программе.

В начало
Обзор
Возможности
 Интеграция Интерфейс Возможности расчёта Конфигурация Системные требования Сертификаты

Обзор

"Гидросистема" - программа широкого применения, которая может использоваться при проектировании и реконструкции объектов в энергетике, нефтеперерабатывающей и нефтехимической, газовой, нефтяной, химической и других отраслях промышленности, для расчёта технологических, магистральных трубопроводов, тепловых, газораспределительных и других инженерных сетей. Программа позволяет рассчитывать надземные, подземные и комбинированные трубопроводные системы произвольной сложности (в том числе с кольцевыми участками). Результаты расчёта помогают правильно выбрать насосы, компрессоры, регулирующие и предохранительные клапаны, обеспечить работоспособность трубопроводных систем и оптимизировать капитальные затраты. Программа развивалась более 30 лет с учетом опыта эксплуатации в десятках фирм России и СНГ.

  Посмотреть видеоролики по работе в программе Гидросистема на нашем канале YouTube

Возможности

Программа производит следующие виды расчётов:

гидравлический расчёт изотермического течения (без расчёта изменения температуры продукта);
проектный расчёт (выбор диаметров);
теплогидравлический расчёт (с расчётом изменения температуры продукта и теплопотерь в окружающую среду);
расчёт переходных процессов (гидроудара).

Гидравлический и проектный расчёт изотермического течения

В зависимости от заданных пользователем исходных данных (давлений в источниках и потребителях, расходов и температуры продукта, его состава или теплофизических свойств, схемы трубопровода с местными сопротивлениями) и выбранного вида расчёта программа позволяет решать различные задачи:

Подбор диаметров ветвей трубопровода и его изотермический расчёт по начальным и конечным давлениям и расходам по ветвям (проектный расчёт);
Посмотреть видео-ролик
Расчёт пропускной способности трубопровода (распределения расходов по ветвям) по начальным и конечным давлениям;
Посмотреть видео-ролик
Поверочный изотермический расчёт трубопровода «по ходу потока» (расчёт конечных давлений по известным начальным) и «против потока» (расчёт начальных давлений по заданным конечным);
Посмотреть видео-ролик
Разнообразные варианты и комбинации расчётов.

Теплогидравлический расчёт

Модуль теплового расчёта позволяет совместно с гидравлическим расчётом проводить тепловой расчёт трубопроводов. При этом могут быть заданы и учтены изменяющиеся по ходу трубопровода условия окружающей среды, материал стенки, расположение (на улице, в помещении, под землей в канале или в грунте, в туннеле), материал и толщина изоляции, материал покровного слоя. В программу включена база данных материалов тепловой изоляции (идентичная БД программы «Изоляция») и инструменты её пополнения и корректировки пользователем.

Расчёт двухфазных газо-жидкостных потоков

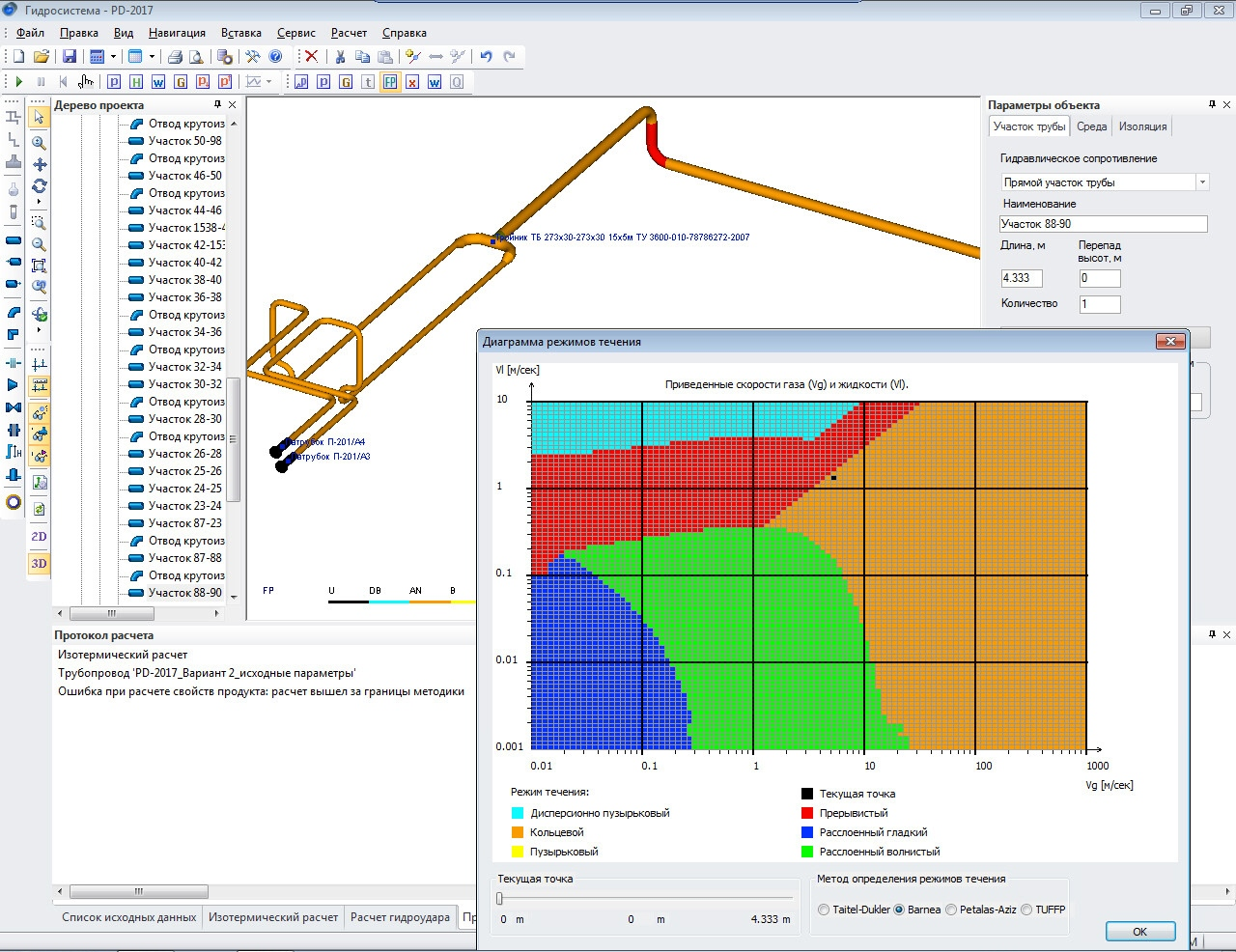

Модуль расчёта двухфазного течения позволяет проводить поверочный расчёт двухфазного течения, в том числе совместно с тепловым расчётом и с расчётом массообмена между фазами. Определяются режимы двухфазного течения, истинное объемное газосодержание, параметры течения каждой из фаз. Программа самостоятельно отслеживает переход двухфазного течения в однофазное и наоборот. Пользователь может гибко управлять использованием программой различных расчётных методик для расчёта двухфазного течения.

Посмотреть видео-ролик 1 Посмотреть видео-ролик 2

Расчет «трехфазных» течений двух несмешивающихся жидкостей и газа

Данная расчетная функция позволяет выполнять расчеты течений смесей нефти, воды и попутного газа в трубопроводах добычи и транспортировки нефтегазовых смесей. Для таких течений программа позволяет задавать соотношения расходов фаз в виде указания коэффициентов обводнённости и газового фактора, а также задавать расходы каждой из фаз в явном виде. При расчете учитываются поправки на вязкость и инверсия фаз, в результатах расчета наглядно отображаются расходы всех фаз, потери давления, гидравлически уклон и т.д.

Посмотреть видео-ролик

Расчет течений жидкостей, содержащих твердую фазу

Модуль расчёта течений с твердой фазой позволяет проводить поверочный гидравлический расчёт течений жидкостей, содержащих твердые частицы (различного рода пульпы, взвеси, суспензии и т.д.), в том числе совместно с тепловым расчётом. В ходе расчета программа определяет режимы движения твердой фазы и ее распределения в жидкости, плотность смеси, скорость ее движения, потери давления и т.д.

Посмотреть видео-ролик

Расчёт переходных процессов (гидроудара)

Модуль расчёта гидроудара позволяет проводить расчёт переходных процессов (гидравлического удара) в произвольных трубопроводах, транспортирующих жидкие продукты, вызванных закрытием/открытием арматуры, остановкой/запуском насосов, и любыми сочетаниями этих событий. Модуль позволяет пользователю понять характер переходного процесса и оценить опасность возможного разрушения трубопровода и возникновения кавитации. В ходе расчёта программа определяет и выводит в динамике (в том числе на расчётной схеме трубопровода) давления, напоры, расходы и скорости продукта, а также максимальные и минимальные значения давления за рассчитанное время. Также при расчете определяются возникающие при гидроударе усилия в узлах трубопровода. Эти усилия затем автоматически передаются в программу Старт-Проф для учета их в расчете на прочность.

Посмотреть видео-ролик

Выбор насосного оборудования

В программе предусмотрена возможность экспорта данных для выбора центробежных насосов в программную систему “Spaix 4 Pumps” с последующим импортом данных о выбранном насосе в Гидросистему. Рассчитанные в Гидросистеме теплофизические свойства продукта и требуемые параметры насосного оборудования могут быть автоматически переданы в Spaix для выбора насосов, а характеристики выбранных в Spaix насосов обратно в Гидросистему для проведения полного поверочного расчёта трубопровода. Тем самым обеспечивается комплексная оптимизация при выборе насосов и параметров трубопровода. Лицензия на программу Spaix 4 Pumps Pure предоставляется действующим пользователям Гидросистемы бесплатно.

Посмотреть видео-ролик

Интеграция

Для расчёта тепловых сетей в программу включена возможность автоматического построения пьезометрических графиков в MS Excel по результатам расчёта.

Посмотреть видео-ролик

В программе предусмотрена возможность импорта и экспорта схем трубопроводов в файлы формата PCF (для передачи модели трубопровода из различных систем графического проектирования в Гидросистему и наоборот), импорта из проектов и экспорта в проекты программы СТАРТ-Проф, импорта и экспорта схем трубопроводов в файлы формата DXF, а также импорта из файлов открытого формата (с помощью которого можно настроить импорт данных в Гидросистему из любой объектно-ориентированной модели). Вместе с программой поставляется модуль выгрузки данных из программ AVEVA (PDMS, E3D и MARINE) в файлы открытого формата для последующего импорта в Гидросистему. А с использованием дополнительного модуля интеграции Revit-Гидросистема можно настроить передачу данных из Autodesk Revit в Гидросистему. Также в программе имеется возможность вывода изометрических чертежей трубопровода и основных результатов его расчета в AutoCAD (для работы данной опции необходим AutoCAD версии 2020 или более новой).

Интерфейс

Пользовательский интерфейс программы прост и интуитивно понятен. Графическое окно программы обеспечивает наглядное отображение расчётной схемы трубопровода. В программе использован интеллектуальный алгоритм, оптимизирующий расположение отдельных элементов для минимизации наложений и пересечений. Схема может быть представлена в 3D или в любой проекции, для удобства ее чтения и анализа можно также регулировать степень детальности представления элементов. Поддерживается специальный режим ввода и отображения расчётной схемы с привязкой к фоновому растровому изображению, например, к карте населенного пункта или плану завода, что особенно удобно при проведении расчётов наружных инженерных сетей. При этом пользователь может вручную перемещать узлы расчётной схемы, а программа сама определяет длины участков в соответствии с масштабом карты.

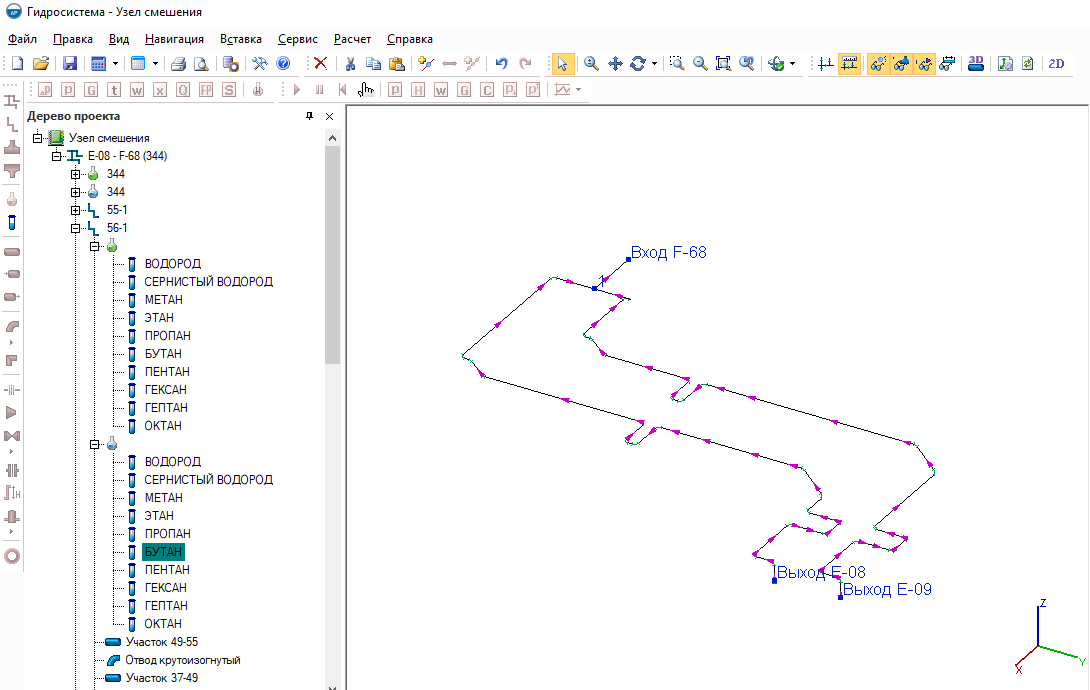

Как построить трубопровод в программе Гидросистема

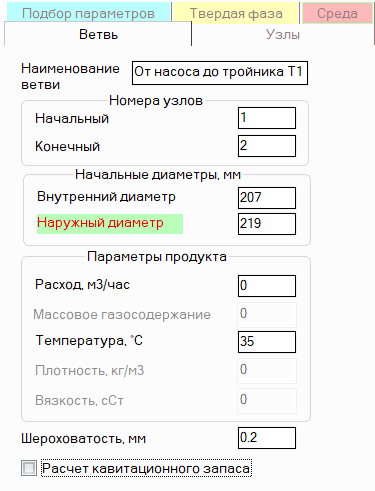

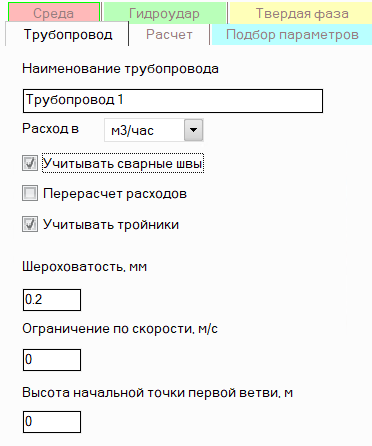

Как задать параметры продукта в программе Гидросистема
Как задать параметры окружающей среды для трубопровода в программе Гидросистема

Окно: построение трубопровода тепловой сети на подложке

Результаты расчета (потери давления)

Графическое отображение потерь давления на схеме трубопровода в программе

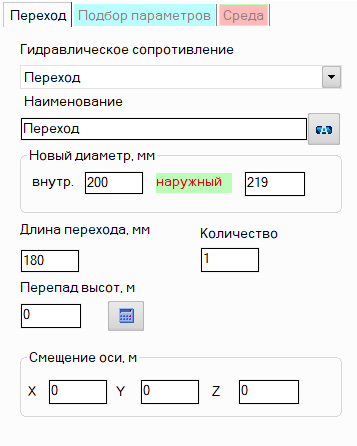

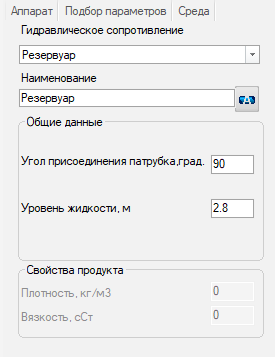

Окно параметров продукта для задания свойств перекачиваемого продукта

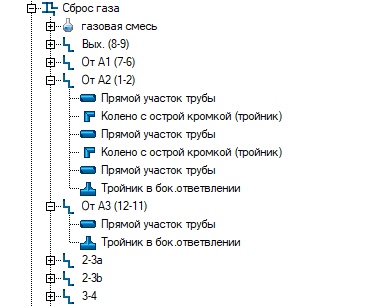

Окно дерева элементов проекта

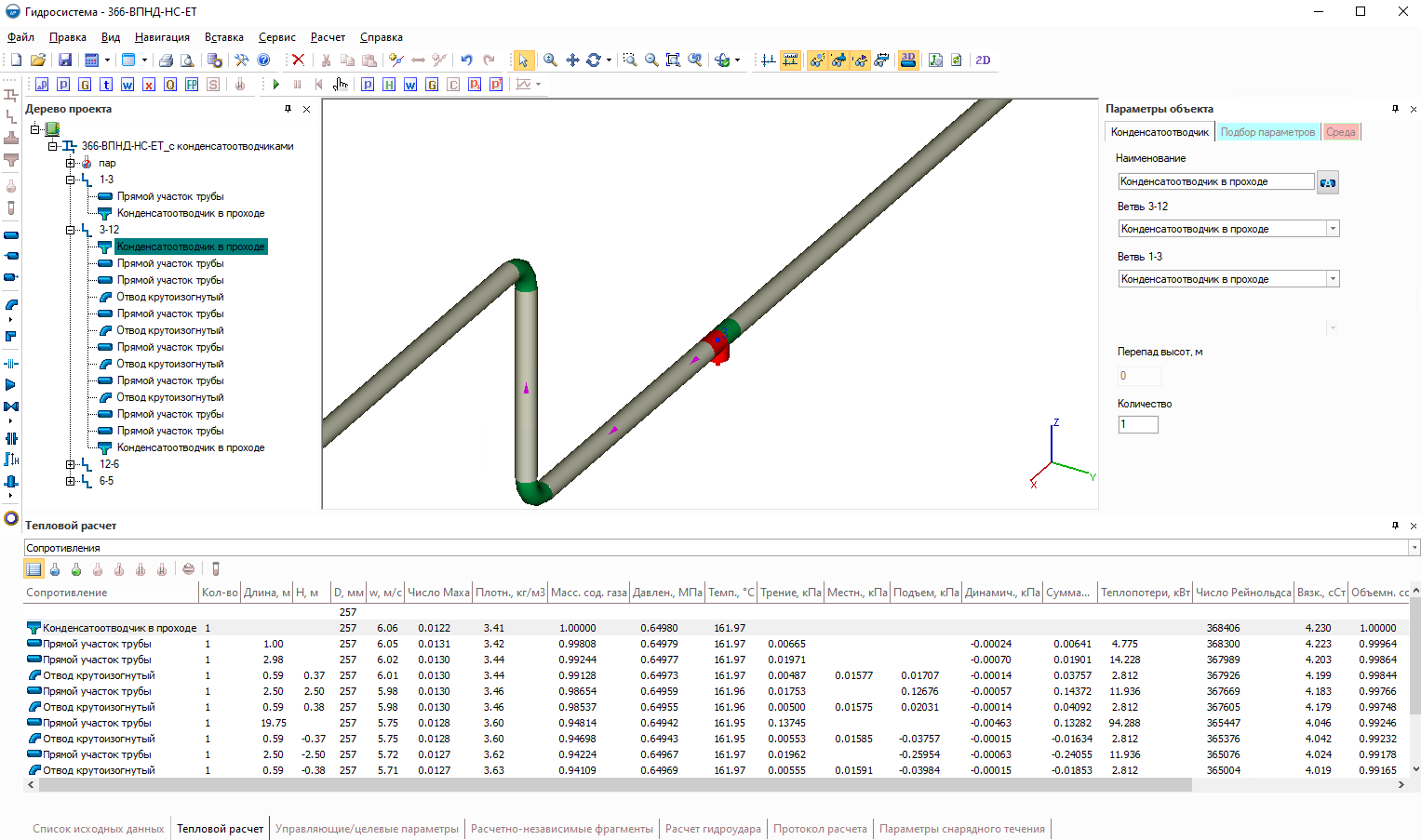

Результаты расчета трубопровода по отдельным элементам

Возможности расчёта

Программа рассчитывает для каждого элемента трубопровода скорость перекачиваемого продукта, потери давления на трение и местные сопротивления, свойства продукта, кавитационный запас и другие параметры. Точность расчёта обеспечивается за счет автоматического пересчета свойств продукта и режимов течения на каждом участке, а также детального расчёта прямых труб и местных сопротивлений с учетом режима течения в соответствии со справочником Идельчика и современными методами расчёта многофазных течений. Результаты расчёта можно отобразить на расчётной схеме в виде цветового выделения, наглядно показывающего элементы, ответственные за наибольшие гидравлические потери.

Как посмотреть результаты расчета в программе Гидросистема

Конфигурация

Гидро
Выбор диаметров
Термо
2Ф
ТФ
Гидроудар
Пьезометр
PCF
Spaix 4 Pumps Pure

Вместе с программой поставляются следующие компоненты:

Библиотека СТАРС, предназначенная для расчёта теплофизических свойств индивидуальных веществ, нефтяных фракций, их смесей. База данных программы содержит свыше 1600 веществ. СТАРС позволяет автоматически проводить расчёт фазового равновесия и проверку агрегатного состояния продукта;
Библиотека GERG-2008, предназначенная для расчёта теплофизических свойств и фазовых равновесий природного газа различных составов по уравнению состояния GERG-2008;
Модуль WaterSteamPro уточненного расчёта теплофизических свойств воды и водяного пара по международной методике IAPWS-IF97, который позволяет повысить точность расчёта водо- и паропроводов (рекомендован РАО ЕЭС для использования в энергетике);
Модуль "Строительная климатология", который на основе данных СП 131.13330.2018 «СНиП 23-01-99* Строительная климатология» позволяет определить климатические параметры населенного пункта, где находится объект.

Для расчёта теплофизических свойств и фазового равновесия программа может использовать также поставляемую отдельно мощную термодинамическую библиотеку Simulis Thermodynamics фирмы ProSim.

Для предсказания образования газовых гидратов программа может использовать поставляемый отдельно модуль Hydrate Open Structure известной термодинамической библиотеки PVTSim фирмы Calsep

Для распечатки исходных данных и результатов расчёта в программу встроен генератор отчетов, позволяющий как вывести отчеты сразу на печать, так и предварительно просмотреть их, а также сохранить отчеты в файлы разных форматов для их последующего включения в другие документы. Отчеты поставляются с оформлением по стандарту СПДС, пользователи могут настроить их формат (например, изменить штамп, добавить эмблему фирмы) с помощью встроенного в программу модуля редактирования шаблонов.

Системные требования

Windows 8/10+
Процессор архитектуры x86-64
Оперативная память от 1Гб
Видеокарта c поддержкой OpenGL 2.0 и выше с 1Гб и более памяти
Разрешение дисплея минимум 1024х768, рекомендуется 1280х1024

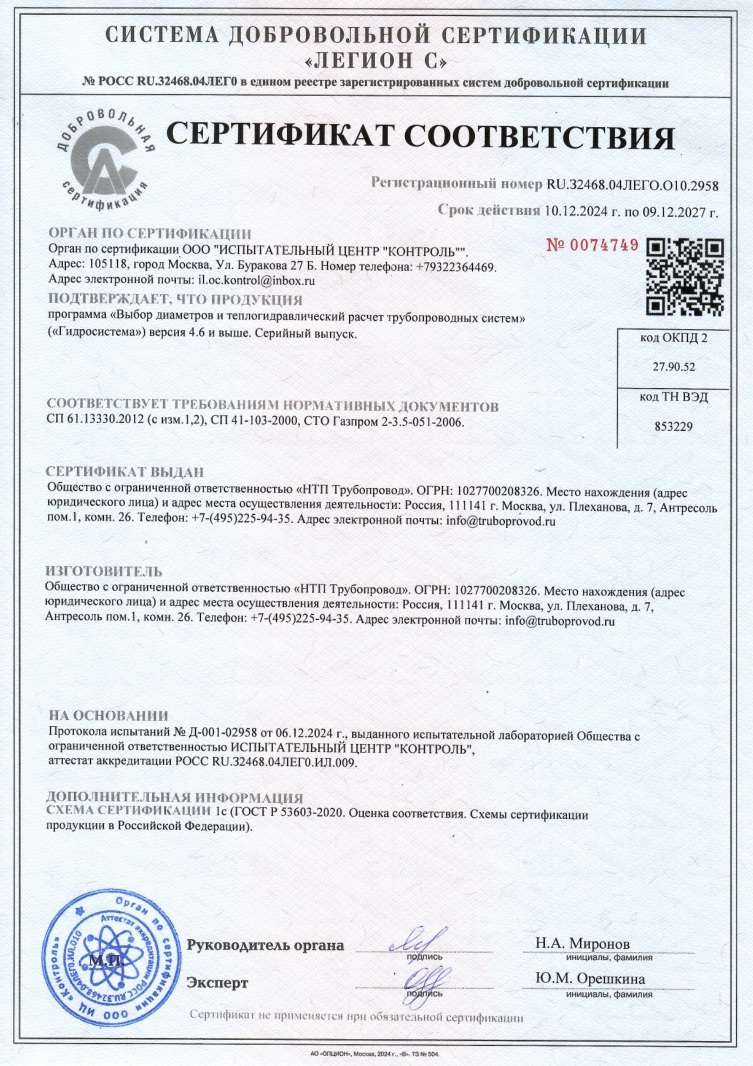

Сертификаты

Программа Гидросистема зарегистрирована за №2866 в Реестре отечественного программного обеспечения Приказом Минкомсвязи России от 09.02.2017 №51. Подробнее...

История версий

Гидросистема 4.6 R3 (04.12.2024)
  • Добавлена поддержка прокси-серверов с аутентификацией при использовании интернет-лицензии на программу.
  • Улучшена диагностика ошибок при получении интернет-лицензии на программу.
  • Добавлена возможность импорта данных из файлов «СТАРТ-Проф» версии 4.87.
  • Исправлена ошибка с отображением некоторых схем, импортированных из других программ, в очень мелком масштабе.
  • Исправлена ошибка при копировании файла с лицензией в директорию настроек при нестандартных переменных средах в системе.
  • Исправлены некоторые другие мелкие ошибки и неточности.
Гидросистема 4.6 R2 (14.06.2024)
  • Исправлена ошибка, из-за которой могли возникать проблемы при запуске программы, если на данном компьютере запущена другая программа НТП Трубопровод, имеющая такую же систему защиты (к примеру, Штуцер-МКЭ).
  • Исправлена ошибка, из-за которой интерфейс модуля экспорта в AutoCAD был на английском языке.
Гидросистема 4.6 (19.04.2024)
    1. Добавлена возможность расчета однофазного течения в трубопроводах с различными продуктами в разных источниках с учетом их смешения по ходу течения (при использовании библиотеки «СТАРС»). Добавлены функции показа состава продукта в ветвях.
    2. Добавлен менеджер сценариев (1-й этап):
      1. Добавлена возможность ручного задания значений управляющих параметров и однократного просчета трубопровода с заданными значениями.
      2. При задании значений управляющих параметров теперь можно использовать переменные и формулы, с помощью которых можно одновременно большому количеству элементов присвоить/поменять значение того или иного параметра.
      3. Добавлен редактор формул.
    3. Добавлена возможность вывода изометрических чертежей трубопровода и основных результатов его расчета в AutoCAD (версии 2020 или более новых).
    4. Добавлена возможность импорта геометрии трубопроводов из файлов формата DXF (AutoCAD, Компас 3D и т. д.) с возможностью интеллектуального распознавания элементов.
    5. Обновлена система защиты:
      1. Добавлена возможность наряду с традиционными локальными и сетевыми ключами защиты использовать удаленную web-лицензию на программу.
      2. Обновлен список поддерживаемых аппаратных ключей защиты (Sentinel HL, Guardant). Поддерживаются современные форматы ключей как зарубежного, так и отечественного производства.
      3. Улучшена система автоматического обновления программ, в нее добавлена возможность автоматического обновления аппаратных ключей.
    6. Внесены усовершенствования в модуль построения пьезометрических графиков:
      1. При построении пьезометрического графика наряду с автоматической генерацией графика для обратного трубопровода теперь имеется возможность строить его по результатам расчета текущего трубопровода (если обратный трубопровод в нем смоделирован), указав его начальную и конечную точку. Обратите внимание, что данная функция работает только в случае, если количество узлов в графике для прямого и обратного трубопровода одинаково.
      2. Исправлена редкая ошибка, из-за которой пьезометрический график мог не выводиться из-за нехватки памяти для схем, содержащих большое количество замкнутых контуров.
      3. Исправлена ошибка, из-за которой пьезометрический график мог выводиться не по нужному пути, если этот путь не был предварительно показан на схеме в процессе вывода пьезометрического графика.
    7. Добавлена возможность ручного ввода значения коэффициента теплопроводности теплоизоляционного материала для быстрого расчета трубопровода с данным материалом без необходимости добавлять характеристики материала в базу данных.
    8. Добавлена возможность при явном задании свойств жидкости указывать также и коэффициент сжимаемости (объемной упругости) жидкости для более точного расчета скорости ударной волны при гидравлическом ударе.
    9. Добавлена возможность импорта из программы «СТАРТ-Проф» схем с узлами, в которых соединяется более трех труб.
    10. Добавлена возможность импорта данных из файлов «СТАРТ-Проф» версии 4.86 R4+.
    11. Улучшена система диагностики программы при выполнении расчетов:
      1. Добавлен вывод сообщений о пересчете расходов в ветвях по отношению к значениям, заданным в исходных данных;
      2. Добавлен вывод сообщения о том, что на элементе задана нулевая толщина изоляции;
      3. Усовершенствована диагностика отрицательного давления, возникающего по ходу течения.
    12. Добавлен вывод величины \( K_{v} \) арматуры в отчет с результатами расчета по участкам.
    13. Добавлена диагностика некорректно заданных характеристик насоса (когда в характеристике задано несколько одинаковых точек), которая могла приводить к некорректной аппроксимации кривой насоса и проблемам со сходимостью расчета.
    14. Исправлена редкая ошибка, из-за которой программа могла аварийно завершать работу при редактировании экспериментальных значений вязкости для мазутов, заданных по библиотеке «СТАРС».
    15. Внесены исправления и усовершенствования в модуль расчета гидроудара:
      1. Исправлена ошибка, из-за которой в протоколе расчета гидроудара неточно выводилось значение максимального давления в ходе гидроудара при использовании избыточных единиц давлений.
      2. Исправлена редкая ошибка, из-за которой могли возникать проблемы с расчетом гидравлического удара в схемах, в которых имеются ветви, содержащие только насос и переход.
      3. Исправлена редкая ошибка, из-за которой могли возникать проблемы с расчетом гидравлического удара сразу после выполнения операции объединения участков в сложных схемах.
      4. Исправлена редкая ошибка, из-за которой могли возникать проблемы с расчетом гидроудара после удаления из схемы начального узла первой ветви трубопровода.
    16. Внесены изменения в модули импорта данных AVEVA-Гидросистема – был исправлен ряд ошибок, замеченных пользователями, реализовано переключение интерфейса на английский язык.
    17. Исправлена ошибка, из-за которой мог некорректно работать показ результатов расчета на схеме, если перед включением показа была переключена единица измерения выбранного параметра.
    18. Исправлена ошибка, из-за которой при установке программы в конфигурации, не включающей тепловой расчет, могли происходить зависания по клику на меню "Вставка".
    19. Исправлены другие мелкие ошибки и неточности.
Гидросистема 4.5 R3 (20.01.2023)
    Добавлена возможность импорта данных из файлов программы «СТАРТ-Проф» версии 4.86.
Гидросистема 4.5 R2 (02.09.2022)
  • Добавлена возможность вывода отчета с параметрами снарядного газожидкостного течения.
  • Добавлена возможность настройки единиц измерения параметров снарядного газожидкостного течения.
  • Уточнен расчет значений усилий от снарядного газожидкостного течения, экспортируемых в программу «СТАРТ-Проф».
Гидросистема 4.5 (25.04.2022)
    1. Добавлена возможность расчета параметров снарядного газожидкостного течения (размеров, частоты, скорости движения «снарядов» и т.д.) при использовании методик TUFFP.
    2. Добавлена возможность расчета усилий от снарядного газожидкостного течения, возникающих в отводах и коленах трубопровода, и их экспорт в программу «СТАРТ-Проф» для их учета в прочностном анализе трубопровода.
    3. Внесен ряд усовершенствований в расчет газожидкостных течений по модели TUFFP:
      1. усовершенствован вывод диаграммы режимов двухфазного течения по данной модели;
      2. уточнен расчет и показ на диаграмме режимов течений агрессивного перемежающегося течения;
      3. к программе подключена последняя (2021 года) версия библиотек модели расчета газожидкостных течений TUFFP.
    4. Упрощен механизм выбора методик расчета газожидкостных течений – теперь в данных для расчета проекта наряду с загрузкой XML-файла с правилами выбора методик можно выбрать один из «типовых» вариантов правил выбора методик из списка.
    5. Внесены усовершенствования в расчет течений жидкостей, содержащих твердую фазу:
      1. добавлен учет влияния твердой фазы в потоке на характеристики работы центробежных насосов;
      2. уточнен алгоритм определения режимов течения смесей жидкостей с твердой фазой в области очень низких скоростей движения потока;
      3. исправлена ошибка, из-за которой в некоторых случаях в результаты расчета могла некорректно выводиться массовая доля твердых частиц.
    6. Внесен ряд усовершенствований в расчет двухфазного газожидкостного течения с массообменом между фазами:
      1. уточнена диагностика критического истечения на элементах с заданным коэффициентом сопротивления;
      2. уточнена диагностика и расчет редкого случая, когда фазовый переход происходит из газовой фазы сразу в жидкость (а не двухфазную область).
    7. Уточнен расчет числа Маха для изотермического двухфазного газо-жидкостного течения без массообмена между фазами.
    8. Добавлена возможность теплогидравлического расчета подводных трубопроводов.
    9. Внесены уточнения в теплогидравлический расчет трубопроводов:
      1. уточнен расчет «внутренней» теплоотдачи (от перекачиваемого продукта к стенке трубы) при теплогидравлическом расчете, что позволило повысить точность расчета протяженных неизолированных трубопроводов;
      2. уточнен вывод в результаты расчета величин тепловых потерь на элементах трубопровода;
      3. уточнен расчет довольно редкого случая ламинарного течения для газообразных продуктов;
      4. внесены усовершенствования в теплогидравлический расчет для арматуры, отводов и других элементов трубопровода, что в отдельных случаях позволило повысить точность расчета остывания продукта в неизолированных трубопроводах.
    10. Добавлена возможность экспорта схемы трубопровода в формат PCF для ее последующего импорта в другие системы 3D-моделирования и генерации изометрических чертежей.
    11. Добавлена возможность работы с «несвязными» схемами трубопроводов (в которых имеются два или более фрагмента, никак не связанных друг с другом), в том числе возможность импорта таких схем из файлов PCF и файлов программы «СТАРТ-Проф».
    12. Добавлена новая функция «Связать узлы», с помощью которой можно соединить любые два узла трубопровода ветвью с участком трубы (длина и направление участка при этом рассчитываются автоматически). Данную функцию удобно использовать в том числе и для соединения несвязных фрагментов в трубопроводе.
    13. Добавлен ряд усовершенствований в механизм импорта данных из файлов PCF:
      1. уточнен импорт некоторых типов тройников;
      2. оптимизирован импорт заглушек;
      3. добавлен импорт аппаратов;
      4. добавлена возможность импорта наименований элементов из PCF;
      5. внесены некоторые другие уточнения и усовершенствования.
    14. Расширены возможности выделения элементов схем по клику на них в окне графики: теперь по клику правой кнопкой на участок/узел/и т.д. можно выделить не только сам элемент, но и ветвь/фрагмент трубопровода, к которому он относится.
    15. Актуализирован расчет климатических параметров согласно последнему СП 131.13330.2020.
    16. К программе подключены новые версии модулей импорта из систем трехмерного проектирования AVEVA: PDMS. E3D и MARINE.
    17. К программе подключена новая версия генератора отчетов List&Label 26.
    18. Несколько ускорен расчет при использовании термодинамической библиотеки GERG-2008.
    19. Исправлена ошибка, из-за которой мог не выполняться расчет трубопровода с насосами, в котором расходы были заданы не в ветвях, а в виде притоков/оттоков в узлах.
    20. Уточнен расчет гидравлических сопротивлений переходов при однофазном течении.
    21. Исправлен вывод «неопределенного» агрегатного состояния продукта в окна списков программы.
    22. Исправлена неточность в расчете усилий при гидравлическом ударе для элементов со сменой направления потока и «активных» элементов трубопровода (открывающихся/закрывающихся задвижек и т.д.).
    23. Исправлена ошибка, из-за которой в некоторых случаях могли сбрасываться параметры окружающей среды и теплоизоляционной конструкции при добавлении ветви, следующей из узла, в котором предварительно был задан тройник.
    24. Исправлена редкая ошибка, из-за которой при переключении единиц измерения высот после выполнения расчета могла некорректно отображаться диаграмма режимов газожидкостного течения.
    25. Добавлена диагностика наличия в схеме участков труб с нулевой длиной, которые могут вызывать проблемы со сходимостью расчетов двухфазного течения.
    26. Исправлена ошибка при экспорте в .ini файл (для программы «СТАРТ-Проф») схем, содержащих пустые ветви.
    27. Исправлены другие мелкие ошибки и неточности.
Гидросистема 4.4 (29.03.2021)
    1. Добавлена новая усовершенствована модель поведения центробежных насосов при расчете гидроудара.
    2. Расширен учет кавитации при расчете гидроудара.
    3. Добавлена возможность групповой замены параметров ветвей (диаметров, температуры и др.) и их элементов (параметров расположения, грунтов, изоляции и т. д.).
    4. Внесены улучшения в механизм интеграции Гидросистемы и программы расчетов свойств и фазовых равновесий Simulis Thermodynamics:
      1. Добавлена возможность вызова калькулятора Simulis Thermodynamics и задания в нем покомпонентного состава продукта;
      2. Добавлена возможность детальной настройки расчетной модели Simulis Thermodynamics при его использовании в Гидросистеме;
      3. Добавлена возможность автоматического пересчета параметров псевдокомпонентов при переключении с библиотеки расчетов свойств «СТАРС» на Simulis Thermodynamics;
      4. Исправлены мелкие ошибки и неточности при вызове Simulis Thermodynamics из Гидросистемы.
    5. В режиме бета-тестирования добавлена возможность расчета течений с фазовыми переходами при «обратном» поверочном расчете (с указанием давления и температуры у потребителя) газожидкостного течения с массобменом между фазами, в том числе с критическим и близким к критическому течением.
    6. Внесены уточнения в прямой расчет газожидкостного течения с массообменом между фазами.
    7. Усовершенствована работа программы с замкнутыми схемами, содержащими пользовательские ошибки и неточности в размерах элементов:
      1. Исправлен ряд неточностей в определении проекций замыкающих участков при использовании опции «труба, замыкающая контур»;
      2. Изменен механизм диагностики нестыковок перепадов высот – теперь вместо контура программа диагностирует ветвь с нестыковкой;
      3. Добавлена новая функция автоматического поиска и исправления нестыковок в вертикальных проекциях элементов трубопровода в схемах, содержащих замкнутые контуры.
    8. Усовершенствован механизм импорта арматуры из файлов PCF.
    9. Уточнен расчет плотностей нефтей, содержащих высококипящие фракции, смоделированных с использованием библиотеки «СТАРС».
    10. Уточнена диагностика режима агрессивного перемежающегося двухфазного течения.
    11. Уточнен механизм построения диаграммы режимов течения для двухфазных и трехфазных течений.
    12. Внесены усовершенствования в расчет с подбором параметров.
      1. Добавлен динамический показ хода выполнения расчета с подбором параметров (с указанием номера текущей итерации и текущих значений управляющих воздействий), с помощью которого можно более точно оценивать ход расчета и следить за его сходимостью;
      2. Добавлена возможность прервать расчет с подбором параметров, не дожидаясь его завершения.
    13. Исправлена ошибка при расчете замороженного течения в трубопроводах с перекрытыми ветвями.
    14. Внесен ряд уточнений в диагностические сообщения, которые могут возникать при расчете гидроудара.
    15. Исправлена ошибка, из-за которой в отдельных случаях после расчета в окне управляющих/целевых параметров могли сбрасываться рассчитанные значения управляющих/целевых параметров.
    16. Исправлена ошибка, из-за которой в отдельных случаях при изменении единиц измерения могли некорректно пересчитываться температуры кипения нефтяных фракций.
    17. Усовершенствован алгоритм теплового расчета для редкого случая ламинарного течения газа.
    18. Исправлены другие мелкие ошибки и неточности.
Гидросистема 4.3 R6 (17.06.2020)
    1. Добавлена возможность импорта данных из файлов программы «СТАРТ» версии 4.84.
    2. Исправлена ошибка, из-за которой в отдельных случаях могли возникать проблемы с расчетом гидроудара в схемах, содержащих узлы, в которых соединяются только две ветви.
    3. Исправлена ошибка, которая в редких случаях могла приводить к некорректному расчету усилий (экспортируемых в программу СТАРТ-Проф) в некоторых отводах в трубопроводе при расчете гидроудара.
    4. Исправлены некоторые другие мелкие ошибки и неточности.
Гидросистема 4.3 R5 (13.04.2020)
    1. Исправлена неточность при импорте эксцентрических переходов из программы «СТАРТ».
Гидросистема 4.3 R4 (20.02.2020)
    1. Уточнен расчет свойств и фазовых равновесий нефтей и нефтепродуктов, заданных разгонкой на фракции по библиотеке «СТАРС».
    2. Внесены уточнения в расчет гидроудара для трубопроводов, содержащих резервуары.
Гидросистема 4.3 R3 (03.02.2020)
    1. Добавлено диагностическое сообщение при невозможности сохранить файл проекта в защищенную от записи директорию.
    2. Исправлена ошибка, из-за которой для резервуаров при расчете двухфазного течения в результаты не выводилась динамическая составляющая потерь давления.
    3. Исправлена редкая ошибка, из-за которой при «обратном» расчете (в случае когда в трубопроводе одна ветвь, задано давление в конечной точке и выбрано «неопределенное» агрегатное состояние продукта) для газов и жидкостей в результаты расчета не выводились динамические потери на переходах, а также некорректно учитывались перепады давления на элементе с заданными параметрами.
    4. Исправлена ошибка, из-за которой при выделении нескольких элементов трубопровода клик по ним правой кнопкой мыши сбрасывал выделение.
    5. Исправлена ошибка, из-за которой после выполнения расчета в окне параметров не сразу актуализировались параметры некоторых элементов (не сразу отображалось рассчитанный Kv арматуры и кнопка выбора насоса по Spaix).
    6. Исправлена неточность отображения исходных параметров насосов и резервуаров в окне списка исходных данных.
    7. В интерфейсе программы для удобства заголовки активных вкладок теперь показываются более светлым цветом.
Гидросистема 4.3 R2 (02.12.2019)
    1. Исправлена ошибка при инсталляции программы, из-за которой могли возникать проблемы с запуском программы, установленной не в полной конфигурации.
Гидросистема 4.3 (05.11.2019)
    1. Добавлена возможность задания различных величин шероховатостей стенок труб для различных ветвей и участков трубопровода;
    2. Добавлена возможность задания и моделирования резервуаров как отдельного элемента трубопровода;
    3. Добавлена возможность задания и расчета избыточных давлений наряду с абсолютными;
    4. Добавлена возможность настройки перечня величин диаметров труб, из которых осуществляется выбор диаметров при проектном расчете;
    5. Добавлена возможность более точного задания и учета параметров твердых частиц при расчете течений жидкостей с твёрдой фазой – теперь можно моделировать распределение частиц по размерам;
    6. Добавлена возможность импорта данных из программы AVEVA E3D через файлы открытого формата – соответствующий плагин теперь поставляется вместе с программой;
    7. Внесены уточнения и усовершенствования в модуль импорта данных из программы AVEVA PDMS;
    8. Добавлена возможность копирования таблицы зависимости свойств продукта от температуры из Excel и других программ;
    9. Изменен алгоритм инициализации краевых условий по умолчанию при расчете гидроудара – теперь в качестве краевых условий в начальных и конечных узлах трубопровода по умолчанию берутся условия постоянства давления (вне зависимости от того, что задано в узле при расчете стационарного течения – давление или расход);
    10. Добавлена возможность автоматического пересчета перепадов высот на элементах согласно их расположению и ориентации в пространстве (т.н. «пересчета по графике») при запуске расчета трубопровода. Данная возможность опциональная – ее можно включить/отключить в настройках программы;
    11. Изменен алгоритм группового выделения элементов «от узла до узла» на графической схеме трубопровода – теперь узлом привязки по умолчанию считается первый из выделенных узлов. Поменять узел привязки можно как и раньше, нажав и удерживая клавишу Ctrl (после выделения желаемого фрагмента трубопровода) и кликнув соответствующий узел на схеме;
    12. Добавлена возможность отмены и возврата операций по сочетаниям клавиш Ctrl+Z и Ctrl+Y в окне дерева проекта и коне графики (ранее данные сочетания клавиш работали только для операций в окне параметров);
    13. Внесены различные усовершенствования в графическую подсистему программы:;
      • Добавлена возможность показа размеров участков труб на схеме трубопровода;
      • Добавлена возможность отображения наименования элементов трубопровода на схеме трубопровода;
      • Добавлена возможность вписать схему в окно по двойному клику на колесо мыши;
      • Добавлена возможность вращения схемы вокруг произвольной точки через Shift+нажатие и удерживание колеса мыши;
      • После операций масштабирования и перемещения схемы теперь автоматически осуществляется возврат в режим выделения элементов на схеме.
    14. Оптимизирован процесс вывода результатов в окно списка после выполнения расчета, что позволило повысить скорость их вывода;
    15. Усовершенствована диагностика задания аппаратов с заданным перепадом давления в ветвях, в которых расход продукта изначально неизвестен;
    16. К программе подключена новая версия базы данных климатических параметров, актуализированной согласно новому СП 131.13330.2018 Строительная климатология;
    17. Исправлена ошибка, из-за которой в отдельных случаях могло неточно определяться максимальное давление во всем трубопроводе в ходе гидроудара;
    18. Исправлена ошибка, из-за которой могли сбиваться параметры окружающей среды и изоляционной конструкции при вставке узлов;
    19. Исправлены мелкие ошибки и неточности в интерфейсе программы.
Гидросистема 4.2 (14.05.2019)
    1. Добавлена возможность расчета течений жидкостей, содержащих твердую фазу (различного рода взвеси, суспензии, пульпы, шламы и т.д.);
    2. Добавлена возможность расчета несбалансированных усилий, возникающих в трубопроводе при гидравлическом ударе, с их последующим экспортом в различные программы прочностных расчетов трубопроводов, такие как Старт-Проф и CEASAR II;
    3. Упрощено задание переходов при построении схемы трубопровода – теперь для переходов нужно указывать только их характер (плавный или внезапный), а тип перехода определяется программой автоматически;
    4. Добавлена возможность инвертировать направление вращения колесика мыши при масштабировании схемы;
    5. Добавлена возможность более тонкой настройки алгоритма подбора параметров – теперь при расчете можно указать максимальное число итераций и допустимую погрешность расчета;
    6. Оптимизирован механизм вывода графиков в Excel (результатов расчета гидроудара, пьезометрического графика и т.д.) – теперь графики отображаются вне зависимости от того, какой разделитель целой и дробной части указан в настройках Excel и региональных настройках Windows;
    7. Исправлена ошибка, из-за которой в отдельных случаях в отчет с исходными данными могла выводиться некорректная температура грунта для расположенных под землей трубопроводов;
    8. Исправлена ошибка, из-за которой в некоторых случаях могли некорректно отображаться на схеме П-образные компенсаторы;
    9. Уточнен расчет скорости движения ударной волны при расчете гидроудара;
    10. Исправлена ошибка, из-за которой «точки наблюдения» за параметрами потока могли менять свое положение при вставке узла;
    11. Уточнен импорт данных из файлов PCF;
    12. Исправлены другие мелкие ошибки и неточности.
Гидросистема 4.1 R2 (25.02.2019)
    1. Исправлена ошибка при выводе скоростей жидкой фазы в расчете трехфазных течений;
    2. Уточнен расчет коэффициента поверхностного натяжения при расчете двухфазных и трехфазных течений в случае, когда пользователь задает свойства продукта в явном виде, не указывая при этом значение поверхностного натяжения;
    3. Уточнен расчет трехфазных течений с высоким содержанием воды (выше точки инверсии нефте-водяной эмульсии).
Гидросистема 4.1 (05.10.2018)
    1. Добавлена возможность задания и расчета трехфазных течений двух несмешивающихся жидкостей и газа, в которых жидкая смесь является гомогенной;
    2. В режиме бета-тестирования в сервис подбора параметров добавлена возможность одновременного подбора нескольких параметров потока в трубопроводе с помощью нескольких управляющих воздействий;
    3. Добавлена функция автосохранения резервной копии текущего файла проекта при работе с программой;
    4. Исправлены ошибки и неточности при импорте данных из файлов pcf;
    5. Уточнен экспорт данных о модели трубопровода в файлы открытого формата программы Старт-Проф;
    6. Уточнен расчет сопротивлений тройников при тепловом расчете замороженного двухфазного течения.
Гидросистема 4.0 R3 (04.04.2018)
    1. Добавлена поддержка импорта данных из программы «СТАРТ» версии 4.82 R2 и более поздних версий
Гидросистема 4.0 R2 (20.02.2018)
    1. Исправлена ошибка расчета течений продуктов, содержащих нефтяные фракции с температурой кипения ниже 0С, заданных по библиотеке «СТАРС»;
    2. Исправлена ошибка, из-за которой в отдельных случаях не выполнялся расчет двухфазных течений в трубопроводах, содержащих перекрытые концевые ветви.
    3. Исправлена редкая ошибка, из-за которой в отдельных случаях при расчете двухфазных течений некорректно учитывался перепад давления на аппаратах.
    4. Оптимизировано использование оперативной памяти компьютера при выполнении расчетов двухфазных течений с использованием библиотеки «СТАРС»
Гидросистема 4.0 (29.12.2017)
  • В модуле расчёта двухфазного течения реализована возможность расчёта двухфазных газожидкостных течений с вскипанием и конденсацией в разветвленных трубопроводах (без рециклов), позволяющая считать трансферные линии и другие ответственные трубопроводы.
  • Добавлена возможность группового выделения элементов, группового копирования/вырезания/удаления и вставки фрагментов трубопроводов с привязкой к какому-либо узлу трубопровода;
  • Внесены изменения в модуль расчёта гидроудара:
    1. Существенно увеличена скорость расчёта гидравлического удара;
    2. Добавлен учет вскипания жидкости (кавитации) при расчёте гидравлического удара;
    3. Добавлена возможность расчёта гидроудара в трубопроводах с несколькими следующими подряд местными сопротивлениями;
    4. Добавлена диагностика размещения точек наблюдения, позволяющая показать, когда точка наблюдения находится слишком близко к узлу отражения или элементу с изменяющимся состоянием, в результате чего для точного расчёта величины пиков давлений и скоростей требуется увеличивать точность расчёта (уменьшать шаг вывода);
    5. Уточнен расчёт гидроудара, вызванного открытием/закрытием дискового затвора;
    6. Исправлены неточности расчёта гидроудара в трубопроводах с принудительно заданными притоками/оттоками в узлах;
    7. Исправлена ошибка, из-за которой неверно учитывалась длина переходов при расчёте гидроудара.
  • Внесены значительные дополнения и уточнения в модуль расчёта двухфазного течения:
    1. Добавлена возможность прогнозирования возникновения агрессивного перемежающегося течения в трубопроводах с двухфазными течениями.
    2. Внесены уточнения и усовершенствования в расчёт мест фазовых переходов, которые теперь считаются более точно.
    3. Уточнен расчёт чисел Маха для пароводяных смесей, рассчитываемых по библиотеке WaterSteamPro.
    4. Внесены уточнения и исправления для расчёта ветвей с отрицательными расходами.
    5. Исправлена ошибка при расчёте температуры и энтальпии после диафрагмы при двухфазном течении.
    6. Исправлена ошибка расчёта гидравлических сопротивлений двухфазных продуктов на вертикальных участках труб.
    7. Исправлена ошибка задания и интерпретации файлов методов настройки двухфазного течения, из-за которой потери на трение на отводах и переходах могли считаться иначе, чем на прямых участках.
  • Внесены уточнения и усовершенствования в другие расчётные функции программы:
    1. Уточнен учет внутренней теплоотдачи (от перекачиваемого продукта к стенке трубы) при тепловом расчёте трубопроводов, что позволило повысить точность расчётов неизолированных трубопроводов с сильным остыванием/согреванием по ходу течения.
    2. Уточнена перенормировка составов перекачиваемых продуктов (в случае, когда сумма введенных содержаний компонентов смеси не равняется 100%).
    3. Исправлена ошибка, из-за которой в отдельных случаях неточно считались статические перепады давления в перекрытых ветвях трубопровода.
    4. Исправлена редкая ошибка неправильного расчёта и учета величин скоростей и чисел Маха до входа в трубу и после выхода из трубы.
  • В пользовательский интерфейс программы внесены существенные улучшения:
    1. Критерии сходимости расчёта потокораспределения вынесены в пользовательский интерфейс, что дает возможность регулировать их для сложных трубопроводов с проблемами сходимости, а также при необходимости ускорить расчёт за счет допустимого уменьшения его точности.
    2. Оптимизирован процесс построения трубопроводов с замкнутыми контурами.
  • Улучшено оформление форм выходных документов программы – их структура адаптирована под вывод документов в редактируемые форматы (.docx и .rtf).
  • Исправлена редкая ошибка, из-за которой в отдельных случаях возникали проблемы с распечаткой исходных данных по трубопроводам.
  • Исправлены другие мелкие ошибки и неточности.
Гидросистема 3.88 R3 (09.03.2017)
  • Исправлена редкая ошибка, из-за которой некорректно учитывались статические перепады давления при тепловом расчёте газопроводов и паропроводов очень высокого давления (с плотностью газа от 60 кг/м3 и выше) на вертикальных и наклонных участках;
  • Исправлены ошибки сходимости тепловых расчётов газопроводов и паропроводов, вызванные некорректным учетом гидростатических перепадов;
  • Добавлен вывод в результаты расчёта газопроводов и паропроводов статических перепадов давления на отводах и переходах;
  • Исправлена редкая ошибка, приводившая к аварийному завершению работы программы при работе с окном списка исходных данных после использования команды «Поменять направление» для ветви;
  • Уточнен алгоритм пересчета состава продукта пропорционально введенным содержаниям компонентов (в случаях, когда их сумма не равна 100%), что позволило добиться более точной нормировки.
Гидросистема 3.88 R2 (31.01.2017)
  • Исправлена ошибка версии 3.88 при импорте радиуса отводов из СТАРТ;
  • Исправлена ошибка при построении пьезометрического графика для трубопроводов с замкнутыми контурами, из-за которой пьезометрический график можно было построить только по одному из возможных путей;
  • Уточнен расчёт и вывод кавитационной кривой на пьезометрическом графике;
  • Исправлена ошибка, из-за которой в исходных данных отображалась некорректная величина Kv для арматуры;
Гидросистема 3.88 (26.12.2016)
  • Добавлена функция подбора управляющих параметров трубопровода для поддержания заданных значений тех или иных параметров потока в любых точках трубопровода;

    2. Внесены различные усовершенствования в модуль расчёта гидроудара:
    3. В режиме бета-тестирования добавлена возможность учета влияния кавитации на процесс гидроудара;
    4. Добавлена возможность моделирования гасителей (газо-жидкостных «колпаков») при расчёте гидроудара;
    5. Добавлена возможность вывода настраиваемого отчета по результатам расчёта гидроудара, содержащего общие результаты расчёта гидроудара, а также графики колебаний параметров трубопровода в ходе гидроудара;
    6. Добавлен показ элементов с изменяющимся состоянием, а также краевых условий в узлах и параметров гасителей гидроудара в окне расчёта гидроудара; уточнен расчёт коэффициента гидравлического трения при расчёте гидроудара.
    7. добавлен показ элементов с изменяющимся состоянием, а также краевых условий в узлах и параметров гасителей гидроудара в окне расчёта гидроудара;
    8. уточнен расчёт коэффициента гидравлического трения при расчёте гидроудара.
  • добавлена возможность топологического анализа схемы трубопровода с показом несвязных областей трубопровода, а также его расчётно-независимых фрагментов;
  • значительно оптимизирован алгоритм изотермического и теплового расчёта протяженных газо- и паропроводов с высокими потерями давления, что позволило достигнуть лучшей сходимости этих расчётов;
  • уточнен учет влияния эффекта Джоуля-Томсона для газов, что позволило повысить точность теплового расчёта протяженных газопроводов и улучшить сходимость этих расчётов;
  • внесены различные усовершенствования в расчёт выпадения гидратов с помощью программы PVTSim:
    1. добавлена возможность выбора уравнения состояния, используемого в расчётах фазового равновесия по PVTSim;
    2. обновлена база данных компонентов продукта и их опорных констант.
  • оптимизирована работа системы диагностики программы при выполнении расчётов:
    1. улучшена диагностика агрегатного состояния при тепловых расчётах однофазных продуктов;
    2. оптимизирована диагностика при расчёте трубопроводов с насосами, для которых некорректно заданы расходно-напорные характеристики.
  • внесены различные усовершенствования в расчёт трубопроводов по СТО Газпром:
    1. уточнен расчёт скорости звука для газов при расчёте по СТО Газпром, что позволило применять данный расчёт для сред с очень высокими давлениями (свыше 35МПа);
    2. при расчёте по СТО Газпром программа теперь автоматически переключает библиотеку расчёта свойств продукта на «Свойства» (даже если задано другое), поскольку только данная термодинамическая библиотека использует для расчёта свойств продукта методики, рекомендованные в СТО Газпром.
  • исправлена ошибка, возникавшая при тепловых расчётах газопроводов с регулирующими клапанами;
  • уточнен расчёт двухфазных течений в трубопроводах с большими гидростатическими перепадами и низкими давлениями;
  • уточнен тепловой расчёт течений практически неподвижных жидкостей;
  • оптимизирована работа команды «Пересчет по графике» при расчёте длин проекций замыкающих участков;
  • внесены изменения в отчет с исходными параметрами рассчитываемого трубопровода:
    1. уточнен вывод теплоизоляционной конструкции в отчет с исходными данными по трубопроводу;
    2. данные по перекачиваемому продукту теперь выводятся в более удобном виде.
  • оптимизирован алгоритм теплового расчёта трубопровода, в результате чего был исправлен ряд ошибок расчётов трубопроводов:
    1. с перекрытыми ветвями;
    2. с ветвями, в которых потоки движутся в направлении обратном направлению ветви.
  • исправлена ошибка при удалении точек зависимости кавитационного запаса от расхода для насосов;
  • оптимизирована работа команды «вставить узел», что позволило уточнить место вставки нового узла для очень протяженных участков;
  • исправлена редкая ошибка, возникающая при расчёте фазового равновесия для продукта, заданного одной нефтяной фракцией;
  • исправлена ошибка при учете шероховатости в гидравлическом расчёте двухфазного течения по методике Unified model TUFFP;
  • к программе добавлен новый модуль импорта пользовательских записей в базу данных материалов, что позволило существенно ускорить процедуру слияния баз данных изоляционных материалов при обновлении программы;
  • исправлены другие мелкие ошибки и неточности.
Гидросистема 3.87 R3 (28.06.2016)
  • Добавлена поддержка импорта данных из программы «СТАРТ» версии 4.80;
  • Исправлены ошибки при работе программы в операционной системе Windows 10.
Гидросистема 3.87 R2 (30.05.2016)
  • Уточнен тепловой расчёт «замороженного» двухфазного течения в трубопроводах с отрицательными значениями расходов продукта (когда продукт движется в направлении, противоположном направлению ветви);
  • Исправлена ошибка при расчёте газопроводов с перекрытыми ветвями;
  • Исправлена ошибка, из-за которой при задании в качестве краевого условия для расчёта гидроудара постоянства давления в узле, значение этого давления не обновлялось после повторного выполнения расчёта установившегося течения;
  • Удалено ошибочное предупреждение о необходимости разбиения протяженных участков, которое могло выдаваться в тепловых расчётах газопроводов.
Гидросистема 3.87 (16.03.2016)
  • Усовершенствован расчёт двухфазного газожидкостного течения по методике «Unified model» проекта исследования свойств многофазных течений университета Талсы (TUFFP):
    1. реализована возможность автоматического подбора «замыкающих соотношений» для данной методики на основе базы данных экспериментальных исследований TUFFP, что позволяет получить более точную сходимость результатов расчёта с данными экспериментальных исследований;
    2. добавлена возможность ручного выбора «замыкающих соотношений» для более гибкой настройки расчёта по «Unified model»;
    3. к программе подключена последняя версия модуля TUFFP «Unified model», включая новейшую базу данных экспериментальных исследований.
  • Добавлена возможность интеграции с модулем Hydrate Open Structure термодинамического пакета PVTSim (компании Calsep) для расчёта выпадения газогидратов в трубопроводе по ходу течения продукта;
  • Внесены модификации в механизм передачи данных из программы/в программу «СТАРТ»:
    1. добавлена возможность расчёта веса изоляционной конструкции трубопровода и экспорта его в СТАРТ;
    2. добавлена диагностика при попытке импорта некорректно составленных схем, содержащих пересечения четырех и более участков труб в одном узле;
    3. исправлена ошибка, из-за которой импортированная схема некорректно отображалась, если в ней присутствовали участки с нулевой длиной.
  • Уточнена граница, при которой включается пересчет расходно-напорной характеристики насоса по вязкости перекачиваемой среды;
  • Внесены небольшие усовершенствования в диагностику расчётов трубопроводов с регулирующими клапанами:
    1. исправлена ошибка, из-за которой выводилось неверное сообщение при возникновении отрицательного перепада давления на регулирующем клапане;
    2. исправлен показ в окне списка результатов расчёта притоков/оттоков в узлах для трубопроводов, содержащих регулирующие клапана.
  • Оптимизирован алгоритм теплового расчёта для газопроводов, что позволило добиться лучшей сходимости расчёта для протяженных газопроводов с большими перепадами давления;
  • Решена проблема расчёта трубопроводов с «висящими» контурами (соединенными с остальным трубопроводом только одной ветвью);
  • Внесены уточнения в учет солнечной радиации при тепловом расчёте трубопровода по нормам СТО Газпром, что позволило с успехом применять данный расчёт для трубопроводов, перекачивающих жидкости;
  • Уточнен механизм построения диаграммы режимов течений при расчёте двухфазных потоков;
  • Исправлены различные мелкие ошибки и неточности в интерфейсе программы.
Гидросистема 3.86 R4 (15.12.2015)
  • Добавлена возможность импорта данных из файлов программы "СТАРТ" версий 4.79 и выше;
  • К программе подключена новая версия генератора отчетов Combit List & Label 21.
Гидросистема 3.86 R3 (01.12.2015)
  • Исправлена редкая ошибка, из-за которой неверно диагностировалось фазовое состояние продукта при расчёте по библиотеке GERG-2008;
  • Исправлены ошибки инсталляции программы «поверх» предыдущей версии.
Гидросистема 3.86 R2 (16.11.2015)
    Исправлена ошибка при вставке узла в участок трубы, из-за которой неправильно определялась длина участка.
Гидросистема 3.86 (26.10.2015)
  • Добавлена возможность экспорта схемы трубопровода в программу "СТАРТ" (через ini-файлы открытого формата).
  • Добавлена возможность оптимизации расчётов распределения потоков, что позволило обеспечить лучшую сходимость расчётов сложных трубопроводных систем с большим числом разветвлений, в которых встречаются несоразмерные по величинам расходы продукта.
  • Исправлены ошибки импорта данных из файлов формата PCF.
  • Добавлена возможность объединения участков для всего трубопровода сразу.
  • В базу данных насосов программы Spaix добавлены центробежные насосы и насосные агрегаты производства "Группы ГМС" для применения в системах водоснабжения и водоотведения, включая:
    1. Новое поколение насосов двустороннего входа типа Delium.
    2. Насосы двустороннего входа типа Д.
    3. Консольные насосы типов K, 1K, 2К.
    4. Консольные моноблочные насосы типа 1КМ.
    5. Погружные насосы типов ЭЦВ и CRS.
    6. Насосы типа ЦН.
    7. Многоступенчатые секционные насосы типов ЦНСг, 1ЦНСг.
    8. Насосы для перекачивая сточных масс типа СМ и Гном.

Гидросистема 3.85 R2 (29.05.2015)
  • Добавлена возможность импорта данных из файлов программы "СТАРТ" версий 4.78 и выше;
  • Исправлена ошибка, из-за которой не загружались файлы характеристик насосов, сохраненные в версии 3.85 R1;
  • Исправлена ошибка при задании оптимальной точки характеристики насоса.
Гидросистема 3.85 (20.04.2015)
  • Добавлена возможность проектного расчёта (выбора диаметров) для "замороженного" двухфазного газожидкостного течения;
  • Добавлена возможность построения диаграммы режимов течения для участков с двухфазным газо-жидкостным потоком;
  • Добавлена возможность экспорта данных для выбора центробежных насосов в программную систему “Spaix 4 Pumps” с последующим импортом из Spaix данных о выбранном насосе в Гидросистему (данная опция работает только в операционных системах Windows 7, 8 и более новых, поскольку в старых не поддерживается работа программы “Spaix 4 Pumps”);
  • Добавлена возможность включения/отключения учета корректировки расходно-напорной характеристики насоса по вязкости перекачиваемой жидкости;
  • Оптимизирована работа графической подсистемы программы в процессе построения схемы трубопровода;
  • Уточнен расчёт границ между различными режимами двухфазного течения;
  • Внесены существенные усовершенствования в расчёт критического и околокритического течения газов и двухфазных продуктов:
    1. Реализован оптимальный выбор шага интегрирования при расчёте околокритического течения газов и двухфазных продуктов по прямым участкам и отводам трубопровода, что позволило значительно ускорить расчёт;
    2. Уточнен и ускорен расчёт критического и докритического течения двухфазных продуктов на диффузорах, внезапных расширениях и выходе из трубы;
    3. Уточнен учет динамической составляющей потерь при расчёте течения двухфазных продуктов, что позволило устранить проблемы сходимости при расчёте вблизи точки росы;
    4. Улучшена диагностика ошибок при расчёте критического и околокритического течения двухфазных продуктов.
  • Добавлена возможность импорта данных из файлов программы "СТАРТ" версий 4.77 и выше;
  • Исправлена ошибка расчёта поверхностного натяжения для жидкостей;
  • Исправлены другие мелкие ошибки и неточности.
Гидросистема 3.83 R2 (13.01.2015)
    Исправлена ошибка в работе модуля «Пьезометр».
Гидросистема 3.83 (24.12.2014)
  • Добавлена (пока в режиме бета-тестирования) возможность расчёта двухфазного газожидкостного течения по методике «Unified model» проекта исследования свойств многофазных течений университета Талсы (TUFFP);
  • Добавлена возможность задания и учета краевых условий в концевых узлах трубопровода при расчёте гидроудара;
  • Добавлена возможность определения местоположения точки в трубопроводе с самым высоким значением давления при гидроударе;
  • Вместе с программой теперь поставляется модуль экспорта данных из системы PDMS в открытый формат (для последующего импорта в «Гидросистему»);
  • Исправлена ошибка расчёта вязкости жидкой фазы для однокомпонентных продуктов в парожидкостном состоянии на линии насыщения;
  • Усовершенствован расчёт течения продуктов, находящихся в суперкритической области;
  • Усовершенствован расчёт критического и близкого к критическому течения в трубопроводе:
    1. Усовершенствован расчёт числа Маха в случае для смесей при использовании библиотеки СТАРС;
    2. Усовершенствован расчёт параметров продукта на выходе из прямой трубы, внезапном расширении или диффузоре при критическом истечении;
    3. Исправлена ошибка при расчёте критического истечения через выход из прямой трубы газов – смесей индивидуальных веществ.
  • Внесены значительные усовершенствования и исправления в расчёт ТФС и ФР с использованием GERG-2008, что позволило сделать более устойчивой работу программы в этих случаях;
  • Добавлена возможность включения/отключения проверки агрегатного состояния продукта при расчёте по библиотеке GERG-2008;
  • Добавлена диагностика перепада давления на регулирующем клапане – теперь при расчёте выдается предупреждение в случае, когда перепад давления ниже нуля, и клапан не способен обеспечить заданную пропускную способность;
  • Улучшена отзывчивость интерфейса программы на манипуляции пользователя в процессе выполнения расчёта гидроудара;
  • Исправлены неточности в отображении температуры окружающего воздуха в окне списка исходных данных и выходных документах;
  • Упрощена и оптимизирована процедура построения трубопроводов с замкнутыми контурами;
  • Исправлены другие мелкие ошибки и неточности.
Гидросистема 3.82 R4 (11.11.2014)
  • Добавлена возможность импорта данных из файлов программы "СТАРТ" версии 4.76;
  • Исправлена ошибка, из-за которой в отдельных случаях при обращении ветвей трубопровода могли пересчитываться радиусы содержащихся в них отводов.
Гидросистема 3.82 R3 (02.09.2014)
  • Исправлена ошибка, из-за которой в отдельных случаях не выполнялся расчёт гидроудара в трубопроводах с различными типами арматуры и регулирующими клапанами.
  • Исправлена ошибка, из-за которой при редактировании схемы трубопровода могли появляться узлы, которые не удалялись при удалении содержащих их ветвей.
  • Исправлен ряд неточностей в документации к программе.
Гидросистема 3.82 R2 (8.08.2014)
  • Исправлена критическая ошибка, которая могла приводить к неточностям в результатах расчётов.
  • Исправлена ошибка с установкой библиотек List&Label 19 в корень установочного диска.
Гидросистема 3.82 (4.08.2014)
  • Программа дополнена новым модулем расчёта гидравлического удара, позволяющего рассчитывать переходные процессы в трубопроводах. транспортирующих жидкость.
  • Усовершенствован расчёт критического и близкого к критическому течения при обратном поверочном расчёте (с указанием давления и температуры у потребителя) газожидкостного течения с массобменом между фазами:
    1. При расчёте течения газа в отводящем трубопроводе (при задании "неопределенного" состояния продукта) теперь учитывается и рассчитывается возможное критическое истечение на выходе в систему сброса и в местах изменения диаметров.
    2. Для элементов с критическим и близким к нему течением в отводящем трубопроводе как газа, так и двухфазного продукта теперь выводятся отдельно потери на трение, местные, динамические и подъем/опуск.
    3. Усовершенствован расчёт изменения газосодержания и температуры для двухфазного критического или околокритического течения при критическом и близком критическому расчёте. Теперь корректно считаются азеотропные или близкие к азеотропным многокомпонентные смеси.
  • Усовершенствован расчёт числа Маха для двухфазного течения многокомпонентных продуктов;
  • Усовершенствован учет тройников в узлах, к которым присоединяются ветви с закрытой арматурой (с нулевым расходом). Теперь в остальных ветвях в таких узлах сопротивление тройников учитывается правильно.
  • Усовершенствован вывод результатов в ветвях с закрытой арматурой. Теперь для них в результатах по участкам выводится давление и свойства продукта (плотность, вязкость).
  • Исправлена неточность при проектном расчёте, из-за который программа могла менять заданные пользователем диаметры.
  • Внесен целый ряд усовершенствований в пользовательский интерфейс программы:
    1. Добавлена возможность создавать прямо из программы письмо электронной почты на адрес поддержки программы с автоматическим вложением текущего файла проекта.
    2. Добавлена команда "объединить участки", позволяющая объединять в один участок расположенные рядом друг с другом прямые участки труб, имеющие одинаковое направление в пространстве и одинаковые параметры расположения и эксплуатации.
    3. При удалении ветви тройники в ее концевых узлах (в том числе в смежных ветвях) теперь удаляются автоматически.
    4. В контекстное меню графического окна добавлены команды работы с буфером.
    5. Команды работы с буфером теперь также работают с величинами содержания компонентов и других численных параметров состава продукта.
    6. Исправлено изменение диаметра колен при обращении направления ветви.
  • Усовершенствованы возможности расчёта ТФС и ФР.
    1. Обеспечена возможность работы с новой версией системы Simulis Thermodynamics 2.0 (совместимость с версией 1.х сохранена).
    2. Усовершенствован расчёт по библиотеке GERG-2008 (что позволило перевести ее из режима бета-тестирования в режим промышленной эксплуатации). В частности:
    1. Добавлена диагностика правильности задания агрегатного состояния как для однокомпонентных продуктов, так и для многокомпонентных смесей.
    2. Исправлен расчёт эффекта Джоуля-Томсона при расчёте газов.
  • Усовершенствован импорт геометрии трубопроводов из программы СТАРТ. В частности, теперь автоматически удаляются участки нулевой или почти нулевой длины.
  • К программе подключена новая версия генератора отчетов Combit List & Label 19.
  • Исправлен ряд замеченных мелких ошибок и неточностей.
Гидросистема 3.81 R6 (23.05.2014)
  • Исправлена ошибка, из-за которой некорректно выполнялся проектный расчёт трубопроводов с отводами.
  • Исправлена ошибка, из-за которой нарушалось наследование параметров эксплуатации для элементов трубопроводов, импортированных из программы «СТАРТ».
Гидросистема 3.81 R5 (06.05.2014)
    Добавлена возможность импорта данных из файлов программы «СТАРТ» версии 4.73.
Гидросистема 3.81 R4 (31.03.2014)
  • Исправлена ошибка построения пьезометрического графика, из-за которой некорректно учитывался рельеф трубопровода.
  • Исправлена неточность при расчёте сопротивлений отводов, из-за которой не пересчитывался радиус отвода.
Гидросистема 3.81 R3 (09.01.2014)
  • Исправлен ряд ошибок в работе программы при выполнении операций удаления узлов и объединения ветвей трубопровода.
  • К программе подключена новая база данных климатических параметров, актуализированная в соответствие с СП 131.13330.2012 Строительная климатология (Актуализированная версия СНиП 23-01-99).
  • Исправлена ошибка задания отводов в трубопроводе, приводившая к ошибкам расчёта такого трубопровода.
  • При выполнении расчётов двухфазного потока теперь в расчётном примере по умолчанию инициализируются рекомендуемые XML-методы расчётов двухфазных течений.
  • Исправлена ошибка, связанная с потерей точности, из-за которой возникали погрешности в значениях расходов продукта начиная со второго знака после запятой.
  • Исправлены другие мелкие ошибки и неточности.
Гидросистема 3.81 R2 (10.10.2013)
    Исправлена ошибка, приводившая к аварийному завершению работы программы при вставке узлов в участки замкнутых контуров трубопроводов, расположенных перед отводами.
Гидросистема 3.81 (19.08.2013)
  • К программе в режиме бета-тестирования подключена новая термодинамическая библиотека расчётов теплофизических свойств и фазовых равновесий смесей природного газа GERG-2008.
  • Обеспечена возможность переключения методов расчёта ТФС и ФР между библиотеками "Свойства", СТАРС, GERG-2008 и Simulis Thermodynamics без повторного ввода данных входящим в состав продукта индивидуальным компонентам.
  • Повышена устойчивость и оптимизирована работа модулей расчётов теплофизических свойств продукта в программе.
  • Внесены уточнения в расчёт критического и околокритического двухфазного течения однокомпонентных продуктов.
  • Исправлена ошибка, приводившая к обнулению конечных давлений в системе после проведения проектного расчёта.
  • Исправлена ошибка инициализации насосов при проектном расчёте, из-за которой в отдельных случаях не выполнялся проектный расчёт трубопроводов с насосным оборудованием.
  • Уточнен импорт из "СТАРТ" параметров переходов и тройников.
  • Исправлены другие мелкие ошибки и неточности.
Гидросистема 3.80 R4 (17.07.2013)
  • К программе подключена новая усовершенствованная система автоматического обновления.
  • Повышена точность расчёта распределения потоков в разветвленных трубопроводных системах.
  • Добавлена возможность диагностики и расчёта критического истечения продукта при обратном поверочном расчёте (с указанием давления и температуры у потребителя) газожидкостного течения с массобменом между фазами.
  • В связи с имеющимися сомнениями в надежности расчёта фазового равновесия многокомпонентных продуктов в суперкритической области по библиотеке «СТАРС» добавлена диагностика попадания продукта в данную область, и расчёт фазового равновесия в этом случае временно отключен.
  • Усовершенствован механизм поиска точек фазовых переходов при расчётах конденсирующихся/вскипающих газожидкостных потоков.
  • Исправлена ошибка, приводившая к обнулению конечных давлений в трубопроводе после проведения проектного расчёта.
  • Исправлены другие мелкие ошибки и неточности.
Гидросистема 3.80 (30.04.2013)
  • Реализован изотермический и тепловой расчёт двухфазного течения без массообмена между фазами в разветвленном трубопроводе.
  • Усовершенствован алгоритм расчёта некоторых типов схем, теперь программа рассчитывает схемы с перекрытыми ветвями и заданными в качестве начального приближения нулевыми расходами, а также (когда возможно) несвязные схемы, распадающиеся на несколько частей.
  • Добавлен импорт данных в программу из XML файла открытого формата.
  • Добавлена возможность выбора единиц измерения при вводе данных и выводе результатов.
  • Добавлен расчёт мазутов по библиотекам «Свойства» и «СТАРС».
  • Добавлена возможность автоматического обновления программы с сервера «НТП Трубопровод»
  • Добавлена возможность копирования и вставки объектов между двумя запущенными копиями программы.
  • Добавлены новые возможности графического просмотра результатов расчётов - давления, тепловых потерь, скорости, газосодержания. Добавлена панель просмотра результатов, позволяющая быстро включать и отключать показ результатов на расчётной схеме.
  • Исправлена ошибка при выводе пьезометрического графика в случае, когда на компьютере установлен MS Office версии 2007 или более поздней.
  • Добавлен импорт данных из файлов программы «СТАРС» версии 4.70.
  • Исправлены ошибки при расчёте регуляторов расхода в трубопроводах, транспортирующих газ.
  • Сделаны многочисленные мелкие усовершенствования, исправлены мелкие ошибки и неточности.
Гидросистема 3.76 (07.02.2012)
  • Значительно ускорена навигация по большим проектам.
  • Ускорен запуск программы при работе с сетевым ключом. Вид интерфейса теперь определяется типом установки, а лицензии на расчёт проверяются непосредственно перед запуском расчёта.
  • Исправлены ошибки и неточности версии 3.75:
    • Исправлен экспорт в DXF;
    • Устранены проблемы с запуском программы обновления ключа;
    • Убрано лишнее сообщение при установке odbcjt32.dll;
    • Исправлены другие мелкие неточности.
  • Исправлена проблема с зависанием при двухфазном расчёте.
  • Исправлен расчёт входа в трубу и выхода из трубы.
  • Улучшена интеграция с программой расчёта ТФС продукта Simulis Thermodynamics.
Гидросистема 3.75 (01.11.2011)
  • Программа переведена на Юникод, перечень поддерживаемых операционных систем дополнен их нерусскоязычными версиями, а также 64-битной версией Windows 7.
  • Добавлена возможность автоматической установки программы одновременно на несколько рабочих станций с использованием технологии Active Directory.
  • Для двухфазного течения с массообменом добавлена возможность расчёта «против потока» с заданными давлением и температурой в конце ветви.
  • В режиме бета-тестирования добавлена возможность расчёта изотермического двухфазного газо-жидкостного течения без массообмена для разветвленных трубопроводов без учета тройников
  • Программа при тепловом расчёте теперь всегда учитывает термическое сопротивление теплопередачи от продукта к внутренней стенке трубы – даже в случае, когда материал стенки трубы не задан.
  • Для теплового расчёта двухфазного «замороженного» течения реализован более точная методика расчёта коэффициента теплоотдачи от продукта к внутренней стенке трубы.
  • При расчёте потокораспределения однофазных потоков начальные приближения расходов теперь выбираются на основе рекомендуемых скоростей течений газов и жидкостей, что позволило в ряде случаев улучшить сходимость применяемого метода расчёта потокораспределения.
  • Добавлена возможность вставки элемента (в том числе из буфера) в начало ветви.
  • Подключена новая версия 6.5 библиотеки WaterSteamPro для расчёта теплофизических свойств (ТФС) воды и водяного пара, включающая расчёт ТФС при высоких давлениях и температурах, улучшенную методику расчёта вязкости, поддержку 64-разрядных Windows, и другие усовершенствования.
  • В ряде случаев уточнены тексты диагностических сообщений программы.
  • Исправлены замеченные ошибки и неточности.
Гидросистема 3.70 (07.06.2011)
  • Модуль расчёта двухфазного газожидкостного течения теперь наряду с расчётом «замороженного» течения выполняет также поверочный тепловой и гидравлический расчёт с учетом массообмена между фазами.
  • При этом программа сама определяет точки перехода от двухфазному течению к однофазному и обратно
  • участки однофазного течения считает по соответствующим однофазным методикам
  • Повышена стабильность работы программы с сетевым ключом.
  • Разработан модуль импорта геометрии трубопровода из файла формата PCF.
  • Реализован расчёт по СТО Газпром, получен сертификат соответствия.
  • Усовершенствован расчёт ТФС и ФР:
    • Добавлена возможность интеграции с мощным пакетом расчёта ТФС и ФР Simulis Thermodynamics, разработанным компанией ProSim.
    • Усовершенствованы расчёты вязкости и теплопроводности жидких нефтяных фракций по СТАРС, благодаря применению новых методик повышена точность расчётов.
    • Реализован расчёт теплофизических свойств натурального газа по методикам СТО Газпром.
    • В связи с реализацией СТО Газпром библиотека расчёта теплофизических свойств «Свойства» дополнена опорными константами для неона и метантиола (метилмеркаптана), уточнены значения опорных констант некоторых других индивидуальных веществ.
  • Добавлены новые возможности графического окна пользовательского интерфейса:
    • Графический показ перекрытых ветвей и их учет при проектном расчёте.
    • Графический показ режимов течения для двухфазного расчёта.
  • Значения расчётных свойств (плотности, вязкости, потерь и др.) теперь выводятся в конце соответствующих участков трубопровода.
  • Усовершенствован выбор диаметров трубопровода, теперь подбираются более оптимальные их значения.
  • Внесены усовершенствования и исправления в расчёт трубопроводов с регулирующими клапанами.
  • Исправлена ошибка при импорте из СТАРТ версии 4.66. Добавлена возможность импорта файлов .CTP без установленного СТАРТ.
  • Добавлена проверка и сопоставление дат создания «старой» и «новой» баз данных материалов при ее обновлении – теперь после установки новой версии (или обновления старой) программа будет использовать базу данных, имеющую более позднюю дату создания.
  • Исправлены другие мелкие ошибки и неточности.
Гидросистема 3.50 (08.09.2010)
  • Добавлена возможность расчёта двухфазных течений (жидкость-газ) в трубопроводах со следующими возможностями и:
    • расчёт двухфазного течения производится пока только для трубопроводов с неразветвленной конфигурацией;
    • выполняется поверочный расчёт, с заданным расходом и давлением в источнике;
    • рассматривается «замороженное» течение с постоянной массовой долей отгона - массобмен между фазами течения не учитывается;
    • свойства жидкой и газовой фазы продукта задаются независимо;
    • возможен как изотермический расчёт, так и тепловой (с учетом теплообмена с окружающей средой);
    • потери давления на трение могут быть рассчитаны по различным корреляциям: как на основе модели однородного течения (методы Beattie-Whalley и Shannak), так и с использованием наиболее популярных методов двухфазных мультипликаторов с учетом раздельного течения фаз - метода Локкарта-Мартинелли, метода Чисхолма, метода Фриделя, метода MSH;
    • потери давления на местные сопротивления рассчитываются по различным корреляциям на основе метода двухфазных мультипликаторов с учетом раздельного течения фаз - В-метода Чисхолма, метода Симпсона и метода Морриса;
    • истинное объемное газосодержание продукта может рассчитываться по различным степенным корреляциям типа Баттерворта, на основе наиболее популярных корреляций модели потока дрейфа, а также некоторым другим наиболее популярным методикам (Smith, Premoli);
    • режимы течения продукта рассчитываются на основе механистических моделей Тайтеля-Даклера, Барнеа и Петаласа-Азиса;
    • пользователю путем использования файла настроек предлагается возможно гибко задать условия, какую методику использовать для расчёта того или иного сопротивления, а также для расчёта истинного газосодержания и режимов течения;
    • в результатах расчёта выводятся как индивидуальные параметры каждой фазы, так и суммарные параметры смеси - потери давления, скорости, усредненные значения свойств смеси, режим течения, объемное газосодержание и др.
  • Добавлена возможность трехмерного отображения расчётной схемы трубопровода и результатов расчёта, аналогичного программе СТАРТ.
  • Добавлена возможность быстрой смены направления ветви трубопровода без изменения конфигурации трубопровода.
  • Добавлена возможность удаления узлов схемы с последующим объединением ветвей, содержащих данный узел, в одну ветвь.
  • Добавлена возможность задания на аппарате с известным перепадом давления перепада температуры на аппарате. По умолчанию данный вид аппаратов теперь вставляется с нулевым перепадом температуры. При этом сохраняется и возможность задания температуры за аппаратом
  • Добавлена возможность задания эксцентричных переходов, при этом в модели и при расчёте корректно учитывается возможный дополнительный перепад высот на переходе, вызванный его эксцентричностью. Данный тип переходов теперь также корректно импортируется из программы СТАРТ.
  • Добавлен учет реальных геометрических характеристик П-образного компенсатора при отображении его на схеме.
  • Добавлен вывод в результаты расчёта значений гидростатических перепадов давления на элементах трубопровода для газообразных продуктов.
  • Добавлена опция, позволяющая всегда показывать полные выпадающие меню.
  • При вводе пользователем данных в числовые поля он теперь может использовать любой вид разделителя дробной части (десятичную точку или десятичную запятую) независимо от региональных установок на его компьютере.
  • Устранен вывод вместо нуля крайне малых величин в полях диалоговых форм.
  • Заменен на более общепринятый формат даты при распечатке расчётной схемы.
  • Дополнена, усовершенствована и уточнена диагностика возможных ошибок программы или пользователя, а также выхода программы за область ее применения.
  • Внесен ряд существенных добавлений и уточнений в расчётные функции программы при расчёте однофазных течений:
    • теперь при тепловом расчёте корректно считается изменение температуры на регулирующем клапане (в том числе с учетом дроссельного эффекта);
    • при расчёте потерь на входе и выходе из трубы теперь более корректно обрабатывается случай отрицательной величины расхода (обращения направления течения);
    • для аппаратов с заданным коэффициентом сопротивления, а также Z-образных колен теперь также считается и выводится число Рейнольдса.
    • уточнено графическое отображение элементов на графической схеме после импорта.
  • Внесены дополнения и уточнения в модуль импорта из программы СТАРТ:
    • добавлена возможность импорта наименований узлов;
    • добавлен корректный учет фланцевых соединений и эксцентрических переходов;
    • уточнен импорт температуры продукта в ветвях;
    • уточнено графическое отображение элементов на графической схеме после импорта.
  • Исправлены неточности в программе при учете «унаследованной» из вышестоящей ветви теплоизоляционной конструкции.
  • Исправлена ошибка задания трех и более теплоизоляционных слоев, приводившая к падению программы.
  • Внесены дополнительные пояснения в документацию:
    • по заданию многослойной изоляции;
    • по использованию регулирующих клапанов.
  • Исправлены некоторые другие редко встречающиеся ошибки.
Гидросистема 3.02 (26.11.2009)
  • Исправлена ошибка, при которой спорадически пропадали исходные данные во время сохранения файла на диске.
  • Улучшена диагностика нестыковки перепадов высот:
    1. Перепады в сосредоточенных сопротивлениях теперь не учитываются при определении абсолютных высот.
    2. Исправлена ошибка расчёта длин замыкающих участков, соседствующих с тройниками и переходами, в результате которой в ряде случаев выдавалась неправильная диагностика нестыковки перепадов высот.
  • Повышена устойчивость работы программы при выводе пьезометра.
  • Исправлены другие мелкие неточности.
Гидросистема 3.01 (03.07.2009)
  • Обновлен протокол импорта файлов из программы СТАРТ версии 4.62.
  • Оптимизирован алгоритм подбора диаметров ветвей трубопровода.
  • Исправлена ошибка при подборе частично заданных диаметров ветвей для схем, содержащих кольца.
  • Добавлена диагностика соответствия перепадов высот по элементам ветви и суммарных перепадов высот между узлами этой ветви. При этом нестыковка перепадов высот в узле показывает, что данный узел входит в кольцо, в котором суммарный перепад высот не равен нулю.
  • Добавлена возможность задания абсолютных высот узлов с дальнейшим пересчетом высот всех остальных узлов.
  • Добавлена возможность задания точного пути для построения пьезометрического графика для схем, содержащих кольца.
  • Усовершенствован расчёт в случае, когда расход по одной или нескольким ветвям нулевой или близок к нулевому.
  • Исправлены некоторые другие редко встречающиеся ошибки.
Гидросистема 3.0 (06.01.2009)
  • Внесены значительные улучшения в пользовательский интерфейс программы и графическое представление расчётной схемы:
    1. Добавлена возможность ввода и отображения расчётной схемы на растровой подложке (в режиме двумерной графики).
    2. Добавлена возможность ввода и отображения схемы в так называемом «режиме двумерной графики», с возможность вручную перемещать узлы схемы и тем самым «рисовать» ее в виде, удобном пользователю.
    3. Добавлен графический показ результатов расчёта на расчётной схеме с помощью цветовой диаграммы.
  • Исправлен вывод глубины заложения подземного трубопровода в выходных документах.
  • Исправлена ошибка, приводящая в некоторых случаях к отказу при расчёте схем с линзовыми компенсаторами и элементами с заданными коэффициентами сопротивления.
  • Исправлена ошибка в расчёте длин сопротивлений в ветвях с перекрытыми задвижками.
Гидросистема 2.80 (07.02.2008)
  • Полностью переработан модуль теплового и гидравлического расчёта, который теперь обеспечивает совместный тепловой и гидравлический расчёт трубопроводов произвольной сложности и топологии (в том числе с кольцами и рециклами), включая совместный тепловой расчёт и расчёт распределения потоков в трубопроводе.
  • Внесены значительные улучшения в пользовательский интерфейс программы и графическое представление расчётной схемы:
    1. Новая версия, сохраняя прежние возможности ввода данных, теперь дает возможность при необходимости задавать точную трехмерную геометрию трубопровода.
    2. Добавлена возможность задания и вывода на расчётной схеме не только номеров, но и названий узлов.
    3. В окне списка по узлам теперь показывается количество соединяющихся в узле ветвей, что позволяет легко распознать концевые и внутренние узлы.
    4. Усовершенствована структура меню и панели инструментов программы, их структура и вид унифицированы с программой СТАРТ.
    5. Добавлена возможность вращения графической схемы трубопровода вокруг произвольной оси.
  • Реализован импорт геометрии трубопровода и соответствующих данных по температуре и грунту из программы СТАРТ
  • Внесены уточнения в расчёт гидравлического сопротивления отводов и переходов.
  • Исправлены ошибки при изменении и наследовании значений наружного диаметра.
  • Исправлена ошибка при расчёте максимальной скорости для длинных участков.
  • Исправлены некоторые другие обнаруженные ошибки и неточности.
Гидросистема 2.76.01 (22.10.2007)
  • Исправлен учет перепада высот при построении пьезометрических графиков в модуле «Пьезометр», а также уточнены некоторые названия величин при его построении. Добавлен также расчёт располагаемого напора.
  • Повышена точность расчёта потерь давления для теплового расчёта на длинных прямых участках в случае сильного изменения ТФС продукта вдоль участка.
  • Устранена ошибка расчёта водяного пара, при расчёте ТФС по IAPWS-IF97 (WaterSteamPro).
  • Устранена проблема, вызывавшая в некоторых случаях «порчу» кодов компонент продукта.
  • Устранены некоторые проблемы в пользовательском интерфейсе и выводе документов при установке только модуля «Гидро».
  • Устранены некоторые проблемы при работе программы под пользователем с ограниченными правами:
    1. Ошибка, приводившая к постоянному вызову программы обновления БД материалов.
    2. Ошибка при расчёте с использованием библиотеки СТАРС.
  • Исправлены некоторые другие замеченные незначительные ошибки.
Гидросистема 2.76 (26.12.2006)
  • При расчёте ТФС продуктов по библиотеке СТАРС добавлена возможность пересчета разгонки нефтяных фракций по Энглеру в разгонку по ИТК.
  • Добавлен учет перекрытия задвижек при изотермическом расчёте.
  • Усовершенствован расчёт тройников в сложных системах с кольцами при изотермическом расчёте.
  • Добавлен вывод в протокол погрешностей расходов и давлений при изотермическом расчёте (если они превышают 0.5%).
  • Повышена общая надежность программы.
  • Вместе с файлами программы теперь поставляется руководство по Дизайнеру отчетов (выходных документов) на русском языке.
  • Исправлены ошибки при наследовании данных для теплового расчёта.
  • Исправлена ошибка при произвольном задании ветвей для теплового расчёта.
  • Обновлен драйвер ключа защиты от несанкционированного доступа.
  • Исправлена ошибка при работе с локальным ключом защиты для пользователя с ограниченными правами.
  • Исправлены различные другие мелкие неточности и ошибки.
Гидросистема 2.75 (09.08.2006)
  • Добавлен расчёт насосов, заданных расходно-напорными и кавитационными характеристиками.
  • Добавлены новые возможности в пользовательский интерфейс программы:
    1. Вставка нового узла в имеющуюся схему (через графику) - как с разбивкой участка прямой трубы, так и без.
    2. Преобразование графического представления (изменение размеров обозначений элементов, шрифтов, отключение стрелок направлений и др.). Все измененные настройки (в т.ч. представление в масштабе, включение/отлючение вывода элементов, большие кнопки в тулбарах) теперь сохраняются от запуска к запуску.
    3. Импорт/экспорт свойств продукта через внешний файл.
    4. Отмена нескольких последних введенных команд ( в том числе присвоения диаметров объектам при проектном расчёте). Отмененные команды можно "вернуть" (Redo).
    5. Оформление пользовательского интерфейса сделано в более современном стиле.
  • В перечень рассчитываемых элементов арматуры добавлены шаровые краны и клапаны обратные подъемные.
  • Кардинально ускорен изотермический расчёт схем с использованием СТАРС.
  • Добавлена возможность задавать уникальные имена гидравлических сопротивлений наряду с их типом (в том числе непосредственно в дереве проекта).
  • Уточнен расчёт отводов и других сопротивлений при ламинарном течении.
  • База данных теплоизоляционных материалов пополнена муллитокремнеземистыми материалами, а также полностью пересмотрена и обновлена номенклатура материалов K-Flex.
  • Исправлена ошибка при принудительном задании расходов в узлах трубопровода.
  • Улучшен внешний вид графики трубопровода при распечатке (в том числе на черно-белых принтерах).
  • Исправлено представление в графике тройников с вертикально направленными ветвями.
  • Исправлена ошибка при изотермическом расчёте колен без ниши с большой разницей в диаметрах до и после колена.
  • Исправлена ошибка в диалоге «Пересчет физических величин».
  • Исправлена ошибка при расчёте кавитационного запаса системы при задании продукта таблицей контрольных точек.
  • Исправлена неточность расчёта притоков/оттоков в узлах при задании расходов в объемных единицах.
  • Исправлен вывод в детальных результатах изотермического расчёта величин перепадов высот (которые не всегда выводились).
  • Исправлен расчёт теплопроводности теплоизоляции при расчёте материалов с заданной сплайнами функцией зависимости теплопроводности от температуры.
  • Уточнены опорные константы для расчёта теплофизических свойств глицерина.
  • Налажена работа программы под пользователем с ограниченными правами (не администратором системы).
  • Исправлена ошибка в диалоге настройки ключа.
  • Исправлены некоторые другие замеченные незначительные неточности и ошибки.
Гидросистема 2.71 (27.03.2006)
  • Добавлена печать содержимого графического окна.
  • Улучшена диагностика ошибок ТФС.
  • Добавлена возможность отключения учета тройников при изотермическом расчёте.
  • Исправлена ошибка при учете тройников в проектном расчёте.
  • Добавлена возможность отключения аппаратного ускорения при выводе графики.
  • Добавлен вывод максимальной погрешности вычисления расходов и давлений, а также числа итераций при изотермическом расчёте в файл протокола.
  • Добавлена возможность ввода ветвей в любом порядке для теплового расчёта.
  • Подключена новая версия генератора выходных документов List&Label (11.0) с улучшенным выводом отчетов в формат RTF.
  • Подключена новая версия программы расчёта теплофизических свойств воды и пара – WaterSteamPro 6.0.
  • Улучшена работа функции «Вписать в окно» в графике.
  • Единицы расхода в результатах расчёта теперь всегда совпадают с исходными.
  • Улучшен расчёт тройников с короткими участками труб в боковом ответвлении.
  • Исправлена ошибка при изотермическом расчёте затвора поворотного дискового.
  • Исправлены ошибки в редакторе БД материалов изоляции (для пользователей Гидросистемы-Термо).
  • Исправлены редко встречающиеся ошибки при вычислении теплопотока для теплового расчёта.
  • Исправлена ошибка для некоторых случаев вывода тройников в графическом окне.
  • Изотермический расчёт теперь выполняется также для схем с «лишними» узлами.
  • Исправлены замеченные незначительные ошибки.
Гидросистема 2.70.03 (19.01.2006)
  • Усовершенствован вывод пьезометрического графика (в модуле пьезометр).
  • Улучшена диагностика при выходе за ограничения проектного и теплового расчёта.
  • Исправлена ошибка при выводе результатов теплового расчёта в случае включенной опции расчёта кавитационного запаса.
  • Реализована автоматическая корректировка файлов с неправильно вставленными тройниками из-за ошибки в старом импорте.
  • Исправлены некоторые ошибки в редакторе БД материалов.
  • Исправлена ошибка, из-за которой контекстное меню было неактивно при работе с деревом проекта.
  • Исправлены некоторые ошибки диагностики.
Гидросистема 2.70 (02.12.2005)
  • Полностью переписан модуль гидравлического расчёта изотермического течения. Новый расчётный модуль считает трубопроводы произвольной конфигурации и сложности, включая трубопроводы с байпасами и кольцами.
  • Внесены уточнения в расчёт ряда местных сопротивлений в соответствии с современными рекомендациями и экспериментальными данными.
  • Добавлена функция автоматического формирования программой, просмотра и редактирования графического изображения расчётной схемы. В связи с этим внесены изменения в графический интерфейс, окна параметров объектов сделаны более компактными, реализован режим «наплывающих» окон.
  • Усовершенствовано задание тройников, которые теперь задаются не в ветви, а ставятся в узел.
  • Добавлена возможность просмотра данных по узлам в окнах списка и параметров объектов.
  • Добавлена возможность просмотра и задания величины притока/оттока в узлах.
  • Добавлены кнопки быстрого переключения данных в окне списка для теплового расчёта.
Гидросистема 2.50 (03.06.2005)
  • В одной программе объединены функции модулей Гидросистема и Поток-1Ф (изотермический и тепловой расчёт). Комплектность программы определяется условиями лицензирования.
  • Существенно переработан пользовательский интерфейс, а именно:
    1. «Плавающие» окна свойств элементов, списка исходных данных, результатов, протокола расчёта;
    2. Добавлено окно протокола расчёта, позволяющее перемещаться на элемент, ассоциированный с конкретным сообщением;
    3. Возможность менять размер кнопок в панелях инструментов и элементов.
  • Для пользователей с лицензированным тепловым расчётом в программу добавлены следующие возможности:
    1. Учет изменения по ходу трубопровода параметров наружной среды (расположения, параметров грунта, глубины прокладки, параметров канала), материала изоляции и покровного слоя;
    2. Использование обширных баз данных материалов теплоизоляционной конструкции, материалов труб, свойств грунтов;
    3. Встроенный редактор базы данных изоляционных материалов.
  • Перепад высот теперь может учитываться как отдельным элементом, так и в составе прямого участка или местного сопротивления.
  • Добавилась возможность расчёта газообразного продукта без задания состава (по таблице зависимости свойств от температуры) – как для изотермического, так и для теплового расчёта.
  • Усовершенствованы модули защиты от несанкционированного доступа, добавлена возможность работы с сетевым ключом.
  • Формы выходных документов усовершенствованы и оформлены в соответствии с СПДС.
  • В выходные документы добавлена печать общего количества листов.
  • Добавлена возможность ввода дополнительных переменных List&Label для удобства редактирования форм выходных документов.
  • В программе используется новая версия List&Label - 10.0.
  • Добавлена возможность экспорта в файлы форматов HTML, XML и TXT, а также в «текстовый» PDF.
Гидросистема 2.26 (04.11.2004)
  • Добавлен показ в окне расчётных параметров изменения значения вязкости продукта по участкам, а также давления насыщенных паров, используемого при расчёте кавитационного запаса.
  • Включена новая версия библиотеки расчёт теплофизических свойств продуктов «СТАРС», в которую добавлены индивидуальные вещества с кодами от 1598 по 1605. Это – пять типов бензинов по классам испаряемости, летнее и зимнее дизельные топлива, реактивное топливо. Для этих продуктов определены псевдокритические и другие опорные константы, необходимые для расчёта свойств. Кроме того, уточнена функция расчёта теплопроводности газовой фазы водородосодержащих смесей, функция расчёта теплопроводности чистого водорода, а также функция расчёта теплопроводности жидких продуктов при давлении выше 3,5 МПа.
  • Усовершенствована работа программы (улучшена сходимость процесса) при пересчете расходов.
  • Исправлена ошибка при расчёте давления насыщенных паров (и соответственно кавитационного запаса) с использованием СТАРС.
  • Исправлены некоторые редко встречающиеся ошибки форматирования при показе и выводе результатов расчёта.
  • Исправлено обозначение размерности вязкости в диалоговом интерфейсе.
Гидросистема 2.25 (07.02.2003)
  • Изменен формат вывода результатов при больших потерях давления на местных сопротивлениях (более 1 МПа).
  • Увеличен массив, определяющий количество ветвей с различными параметрами диафрагм.
Гидросистема 2.24 (09.12.2002)
    Повышена точность выводимых исходных данных и результатов, в частности давлений при расчёте вакуумных трубопроводов.
Гидросистема 2.23 (25.09.2002)
  • Исправлена ошибка версии 2.22 при выводе результатов по ветвям.
  • Исправлена ошибка при выводе величины отрицательного перепада высот (опуска).
  • Добавлена подсказка по заданию величины перепада высот для подъема и опуска.
  • Все виды потерь теперь выводятся с одинаковой точностью.
Гидросистема 2.22 (13.09.2002)
  • Добавлена диагностика агрегатного состояния продукта при расчёте по WaterSteamPro.
  • Величина потока теперь может задаваться с 1 или 2 знаками после запятой.
  • Устранены проблемы при работе программы под пользователями Windows, не имеющими прав администратора.
Гидросистема 2.21 (14.08.2002)
  • Подключена новая версия генератора отчетов Combit List & Label 8.0. Появилась возможность сохранения отчетов в формате PDF. Устранена ошибка программы при предварительном просмотре отчетов под Windows 98 в некоторых локальных сетях.
  • Исправлена ошибка при добавлении компонентов при выключенном флажке использования СТАРС, появившаяся в версии 2.20.
  • Улучшена диагностика ошибок при расчёте по СТАРС.
  • Уточнен расчёт теплофизических свойств жидкости вблизи (псевдо)критической температуры.
Гидросистема 2.20 (28.06.2002)
  • Подключена новая библиотека расчёта свойств «СТАРС».
  • Внесены изменения в модули диагностики ошибок.
Гидросистема 2.12 (31.10.2001)
  • Исправлена ошибка, приводившая к нестабильной работе диалогового интерфейса программы под Windows 98.
  • Внесены усовершенствования в диалоговый интерфейс программы. При горизонтальной прокрутке окна списка элементов и окна расчётных параметров 1-й столбец с наименованиями элементов остается неподвижным.
  • Подключена новая версия 5.6 модуля WaterSteamPro расчёта свойств воды и водяного пара по IAPWS IF-97.
  • В панели «О программе» указаны адреса электронной почты и Web-сайта разработчиков.
Гидросистема 2.11
  • Исправлена редкая ошибка при отображении результатов расчёта для трубопроводов, содержащих число ветвей, кратное 11.
  • Исправлена ошибка при расчёте более 5 (но менее 10) нестандартных задвижек или диафрагм.
  • Исправлена ошибка в диалоге при вставке первого компонента в продукт при нахождении фокуса ввода в поле имени продукта.
Гидросистема 2.10
  • Подключен модуль WaterSteamPro расчёта свойств воды и водяного пара по IAPWS IF-97.
  • Внесены изменения в диалоговый интерфейс и формы отчетов, в том числе:
    1. Убрана печать нулевых значений не заданных или не определяемых для данных условий величин.
    2. Общие данные по проекту из отдельного окна перемещены в окно параметров по проекту.
    3. При нажатии мышкой на значение параметра в окне списка элементов фокус ввода автоматически перемещается в соответствующее поле окна параметров элемента для правки этого значения.
    4. Уточнены возможные значения размерностей расходов для газов и жидкостей.
    5. Заблокирована ошибочная возможность задания свойств продукта для газов.
    6. Устранены обнаруженные неточности и опечатки.
  • Устранена ошибка при задании воды/водяного пара при расчёте свойств по составу.
  • Исправлена ошибка в обозначении размерности расхода в результатах расчёта (выводится всегда расход в кг/ч).
  • Устанавливается новая версия программы Acrobat Reader (версия 5.0).
  • Устанавливается новый драйвер электронного ключа.
Гидросистема 2.01
    Первоначальная коммерческая версия «Гидросистемы», где исправлены ошибки, обнаруженные при бета-тестировании.
Гидросистема 2.00
    Первоначальная версия «Гидросистемы» под Windows для бета-тестеров.
Загрузить прайс-лист

Выберите программу

Гидросистема Гидро без Выбора диаметров

Гидросистема Гидро+Выбор диаметров

Гидросистема Гидро+Термо+Выбор диаметров

Гидросистема - Всё включено

Перейти в корзину

Для нас важно иметь представление, какие организации интересуются нашими разработками, поэтому для некоторых загрузок требуется заполнение формы обратной связи.

Спасибо за понимание!

Подписаться на новости о выходе новых версий
Гидросистема 4.6 R3 (Русская версия)zip, 420.32 MiB
md5: 2a74e2679625f17cb5b87fb15d846200
  Запросить
04.12.2024
Средство просмотра файлов Гидросистемы 4.6 (Русская версия)zip, 344.99 MiB
md5: 20191372abbf2c87eaec5a2f3ef35959
  Запросить
04.12.2024
Средство просмотра файлов Гидросистемы 4.5 (Русская версия)zip, 317.91 MiB
md5: bc9cab3fd1e59796a6734fa0231b0c21
  Запросить
14.09.2023
Средство просмотра файлов Гидросистемы 4.5 (Английская версия)zip, 375.76 MiB
md5: d31450c065a4abc8dd83731dc8301f1b
  Запросить
14.09.2023
Гидросистема 4.5 R3 (Английская версия)zip, 385.65 MiB
md5: 44bafa4b5121331fd73cd3422b5d8da2
  Запросить
08.02.2023
Гидросистема 4.5 R3 (Русская версия)zip, 321.12 MiB
md5: 3364fce079ed5702b26b9c98aac9a1d8
  Запросить
20.01.2023
Информационный листок Гидросистема pdf, 495.32 KiB
md5: 489e1cfce7fa2d0c29cbd1319ea0862d
  Скачать
09.01.2018
Протокол испытаний Гидросистема pdf, 684.31 KiB
md5: bdc6240ce5e4f729d4aaf2b80fa462aa
  Скачать
10.12.2024

Утилиты для ключей Sentinel HL и Guardant (только для Гидросистемы 4.6)

Сервер лицензий Guardant msi, 11.57 MiB
md5: 1a54245ed9adc9372549cc073d064179
  Скачать
08.12.2023
Драйверы ключа электронной защиты Guardant 7.0.215 exe, 11.43 MiB
md5: 96e88aaf5a8fe8df600a4e345e8418f7
  Скачать
24.12.2021
Менеджер сетевых ключей Sentinel HL (Linux) gz, 137.59 MiB
md5: 9c46a24a52551d304f44648d87ae37c4
  Скачать
15.04.2024
Программа обновления ключа KeySt для Guardant и Sentinel HL zip, 20.35 MiB
md5: 1c856498b1e4bba9bc208ba205fb7923
  Скачать
09.12.2024
Драйверы и менеджер сетевых ключей Sentinel HL (Windows) exe, 37.14 MiB
md5: c1657de311182bb9421273a16e1ce028
  Скачать
12.12.2023

Утилиты для ключей SuperPro

Программа обновления ключа KeySt для Sentinel SuperPro zip, 4.26 MiB
md5: ed2e48e4451e5c7b6ad21aaf45448e7f
  Скачать
02.08.2022
Драйверы ключа электронной защиты SafeNet Sentinel 7.6.9 exe, 7.37 MiB
md5: d9057598aa4f55ffa760dec59743fd8c
  Скачать
13.09.2017

Обучение

Ознакомиться с документацией онлайн вы можете в нашей Базе знаний.

Наша компания предоставляет обучающие курсы в нашем Учебном центре. Обучающие курсы по программе Гидросистема вы можете найти здесь (очно) и здесь (онлайн).

Также Вы можете посмотреть видеоролики по работе в программе Гидросистема на нашем канале YouTube или Rutube.

Техническая поддержка

Уважаемые коллеги!

В связи с текущей ситуацией, когда многие работодатели переводят сотрудников на удаленную работу, мы подготовили рекомендации, чтобы помочь Вам использовать программы ООО «НТП Трубопровод» удалённо.


Подробнее...

Пожалуйста, заполните эту форму. Пункты, отмеченные звездочкой, являются обязательными.

К заявке Вы можете прикрепить файлы с изображениями экрана и данными программы.

Номер лицензионного соглашения указан в Свидетельстве о предоставлении лицензии (лист плотной бумаги голубого цвета), входящем в комплект поставки.

Мы осуществляем техподдержку последней версии программы. Перед обращением в техподдержку, пожалуйста, убедитесь, что используете последнюю версию программы.

Пожалуйста, перед отправкой заявки убедитесь, что ПРИЛОЖИЛИ НЕОБХОДИМЫЕ ФАЙЛЫ РАСЧЁТА!!!

Описание проблемы
Конфигурация компьютера
Контактная информация

* - обозначены поля обязательные для заполнения.
