ПАССАТ Текущая версия 3.7.0.6
Программа «ПАССАТ» предназначена для расчета прочности и устойчивости сосудов, аппаратов и их элементов с целью оценки несущей способности в рабочих условиях, а также в условиях испытаний и монтажа.
Внимание !
В версии Пассат 3.7 и выше используется новая система лицензирования.
Перед обновлением программы ознакомьтесь с информацией о новой системе.
Технические детали о работе системы лицензирования можно прочитать в документации по программе.
Обзор
Программа «ПАССАТ» предназначена для расчета прочности и устойчивости сосудов, аппаратов, резервуаров и их элементов с целью оценки несущей способности в рабочих условиях, а также в условиях испытаний и монтажа.
Программа используется более, чем в 500 организациях России, Украины, Казахстана, Белоруссии, Китая, Японии, Италии, Чехии, Латвии, Болгарии, Германии, Кореи, США.
Программа рассчитана на применение при проектировании, реконструкции и диагностике сосудов, аппаратов, резервуаров а также при проведении поверочных расчетов объектов нефтеперерабатывающей, химической, нефтехимической, газовой, нефтяной, атомной и других смежных отраслях промышленности, и рекомендована Ростехнадзором.
Благодаря огромному числу пользователей и обратной связи со специалистами различных отраслей промышленности программная ПАССАТ устойчиво развивается и модернизируется, чтобы соответствовать современным требованиям промышленности.
Программа постоянно верифицируется, в том числе и путем перекрестного тестирования с аналогичными отечественными и зарубежными программами.
Выполнение расчетов по программам ПАССАТ обеспечивает надежность и безопасность при эксплуатации оборудования различного назначения, облегчает согласование проекта с контролирующими органами (Ростехнадзор, Главсгосэкспертиза), сокращает затраты и время пусконаладочных работ.
Нашими специалистами обеспечивается качественная и оперативная техническая поддержка по телефону, электронной почте и другим каналам связи.
Нашим Учебным центром регулярно проводятся курсы повышения квалификации по работе с программой ПАССАТ. Все преподаватели – авторы программы ПАССАТ.
Возможности
ПАССАТ позволяет рассчитывать различные виды оборудования.
Программа состоит из ядра - базового модуля "ПАССАТ", который осуществляет расчет прочности и устойчивости горизонтальных и вертикальных сосудов и аппаратов по отечественным и зарубежным нормативным документам (НД). Расчет проводится как на основе как сборника ГОСТ 34233.(1-12)-2017, так и предшествующих ему ГОСТ 14249-89, ГОСТ 25221-82, ГОСТ 26202-84, ГОСТ 24755-89, РД 26-15-88, РД РТМ 26-01-96-77, РД 10-249-98, ОСТ 26-01-64-83, РД 26-01-169-89, РД24-200-21-91 и др.
В базовый модуль включены расчеты элементов сосудов высокого давления (ГОСТ Р 54522, ГОСТ 26293, ГОСТ 26303, ОСТ 26-1046-87).
Основные элементы сосудов и аппаратов могут быть посчитаны по американским (ASME VIII, div.1/div.2) и европейским (EN 13445-3) нормам.
Дополнительной функцией является расчет нормальных штуцеров от воздействия давления и внешних нагрузок как по ГОСТ Р 34233.3, так и по американским нормативным документам WRC-537(107), WRC-297. Расчет общего случая врезок штуцеров в обечайки и днища аппаратов с определением таблиц допускаемых нагрузок может быть выполнен по отдельной программе «Штуцер-МКЭ».
Расчет на прочность и устойчивость аппаратов колонного типа с учетом ветровых нагрузок и сейсмических воздействий осуществляется с помощью модуля «ПАССАТ-Колонны». Расчет проводится на основе ГОСТ 34233.9-2017.
Расчет на прочность и устойчивость теплообменных аппаратов кожухотрубчатого типа и аппаратов воздушного охлаждения (АВО), осуществляется с помощью модуля «ПАССАТ-Теплообменники» на основе ГОСТ 34233.7-2017, РД 26-14-88, ГОСТ 30780-2002, ASME VIII, div.1.
Расчет на прочность и устойчивость горизонтальных и вертикальных сосудов с учетом нагрузок от сейсмических воздействий доступен с помощью модуля «ПАССАТ-Сейсмика» на основе СТО-СА-03.003-2009, ГОСТ Р 55722-2013, ГОСТ 34283-2017.
Расчет вертикальных стальных цилиндрических резервуаров проводится с использованием модуля «ПАССАТ-Резервуары» на основе СТО–СА–03–002–2011, ГОСТ 31385-2016.
Нормы
Базы данных
Для того чтобы не вводить необходимые параметры вручную, имеется ряд встроенных баз данных:
Интерфейс
ПАССАТ имеет современный наглядный и интуитивно понятный пользовательский интерфейс, документацию и справочную систему на русском и английском языках.
При построении используется простая и понятная любому рядовому проектировщику объектно-ориентированная расчетная модель оборудования. Объектами, из которых состоит оборудование, являются:
- Цилиндрические обечайки (гладкие и подкрепленные кольцами жесткости);
- Конические переходы;
- Приварные днища и отъемные днища и крышки (сферические, эллиптические, торосферические, конические, плоские (в том числе с ребрами жесткости), сферические неотбортованные);
- Приварные днища и отъемные днища и крышки (сферические, эллиптические, торосферические, конические, плоские (в том числе с ребрами жесткости), сферические неотбортованные);
- Фланцевые соединения;
- Места врезок штуцеров;
- Седловые опоры и цилиндрические обечайки в местах их опирания в случае горизонтальных сосудов и аппаратов;
- Цилиндрические обечайки, конические элементы и выпуклые днища в местах крепления несущих ушек, подъёмных цапф, в местах присоединения металлоконструкций;
- Укрепление отверстий;
- Отводы;
- Врезки (штуцера) в обечайки и выпуклые днища;
- Эллиптические перегородки;
- Эллипсоидные переходы;
- Элементы аппаратов колонного типа от ветровых и сейсмических воздействий, в том числе установленных на постаменте;
- Опорные обечайки аппаратов колонного типа;
- Трубные решетки, кожух, трубы, компенсатор, расширитель, плавающая головка теплообменных аппаратов;
- Камеры теплообменников воздушного охлаждения;
- Элементы сосудов и аппаратов с рубашками (цилиндрической, U-образной, частично охваченные рубашками, со змеевиковыми и регистровыми каналами, с продольными каналами);
- Элементы сосудов и аппаратов высокого давления (обечайки, днища, фланцы, крышки, врезки);
- Элементы вертикальных резервуаров;
- Смотровые окна, бобышки.
Конфигурация
Описание опций
-
ПАССАТ-Базовый
- расчет обечаек горизонтальных сосудов и аппаратов с произвольным количеством опор (более 2) и их расположением; построение эпюр перемещений, поперечных усилий, изгибающих моментов, запасов прочности и устойчивости;
- расчет прочности и жесткости места соединения штуцера с сосудом (аппаратом);
- расчет арматурных и аппаратных фланцевых соединений от давления, внешних сил и моментов, а также температурных напряжений;
- расчет овальных штуцеров;
- расчёт плоских отъемных крышек;
-
ПАССАТ-Колонны
- определение периода низшей частоты колебаний аппаратов колонного типа с произвольным числом элементов;
- расчет усилий для аппаратов колонного типа от ветровых нагрузок и сейсмических воздействий;
- возможность изменения ветрового давления в зависимости от типа местности по СНиП 2.01.07-85;
- расчет на прочность и устойчивость элементов аппаратов колонного типа;
- расчет опоры типа цилиндр + конус с возможностью задания переходной (забойной) обечайки;
- автоматическое определение положения и характеристик наиболее опасного поперечного сечения опорной обечайки;
- расчет аппарата колонного типа, установленного на постамент. Постамент может быть выполнен как в виде цилиндрической или конической обечайки, так и в виде металлоконструкции;
- определение наиболее слабого сечения опорной обечайки аппарата колонного типа ПАССАТ выполняет автоматически, используя итерационный метод;
- расчет нагрузок от аппарата колонного типа на постамент и фундамент.
-
ПАССАТ-теплообменники
- задание параметров теплообменного элемента в едином многооконном диалоге;
- определение расчетных усилий в трубной решетке, кожухе, трубах;
- расчет трубных решеток, кожуха труб, компенсатора, расширителя, плавающей головки.
-
ПАССАТ-Сейсмика
- расчет нагрузок от сейсмических воздействий на горизонтальные и вертикальные сосуды и аппараты;
- расчет элементов сосудов и аппаратов с учетом нагрузок от сейсмических воздействий.
-
ПАССАТ-Резервуары
- расчет на прочность и устойчивость стенки, бескаркасной стационарной крыши и днища резервуара, включая ветровые, снеговые и сейсмические воздействия;
- расчет анкерного крепления стенки;
- определение допускаемых нагрузок на патрубки врезок в стенку резервуара.
Таблица применимости опций
Промышленные предприятия | Магистральные трубопроводы | Тепловые сети | Наружные сети | Экспертиза ПБ | Паропроводы | |
---|---|---|---|---|---|---|
Системные требования

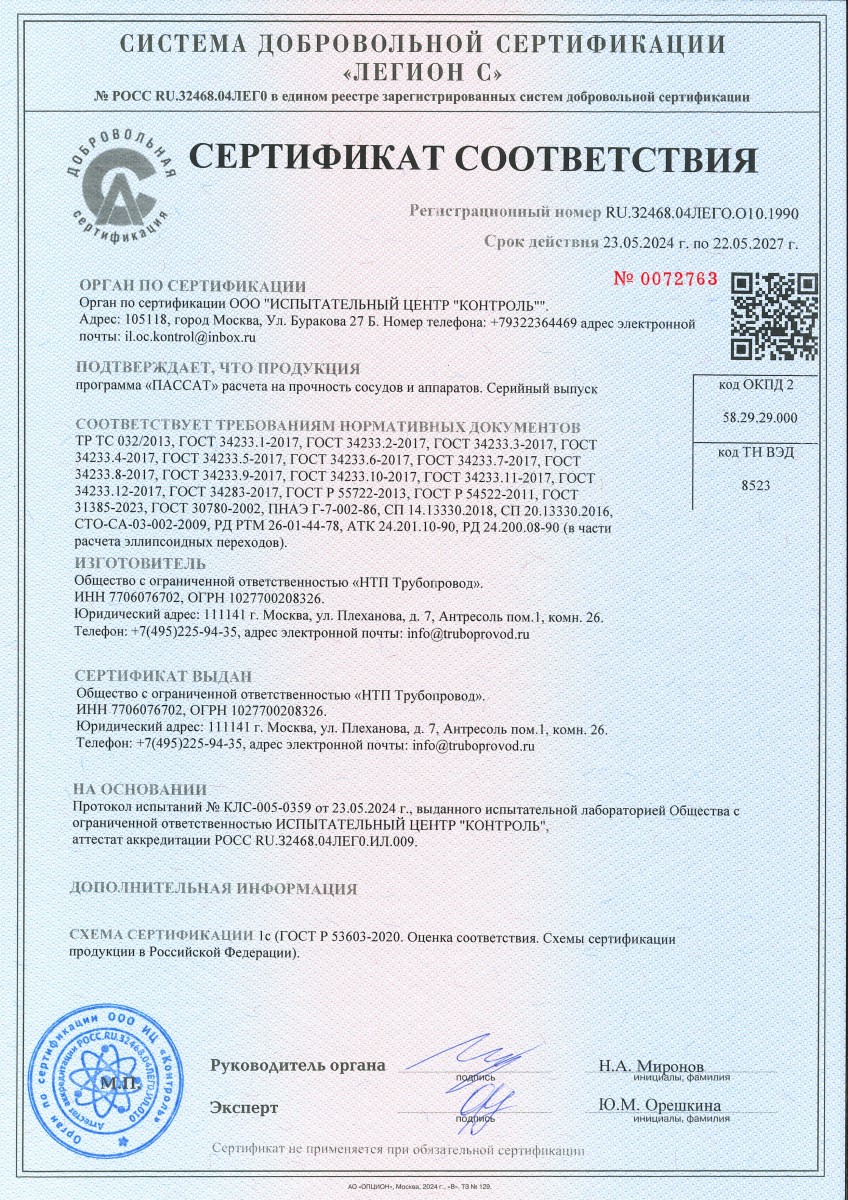

Сертификаты
ПАССАТ зарегистрирован за №2870 в Реестре отечественного программного обеспечения Приказом Минкомсвязи России от 09.02.2017 №51. Подробнее...
История версий
- Исправлены опечатки в диалоге конического днища;
- Исправлена проблема с отображением сечения связи;
- Исправлена проблема с расчетом момента затяжки крепежа отъемных крышек;
- Добавлен учет засыпки при нулевом давлении;
- Исправлены опечатки при расчете элемента некруглого сечения;
- Исправлена проблема сходимости решения для сосуда с 4-мя опорами;
- Исправлены опечатки при расчете колонны на сейсмику по ASME;
- Исправлена проблема с оформлением отчета по кожуху в нескольких расчетных режимах;
- Проверка окраек днища переделана с запрета на предупреждение;
- Исправлены ошибки, связанные с построением окрайки днища;
- Исправлен ряд опечаток в расчете стенки, кольца;
- Исправлена ошибка с позиционированием крыши;
ИНТЕРФЕЙС программы:
БАЗОВЫЙ модуль:
Модуль «ПАССАТ-КОЛОННЫ»:
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»:
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»:
- Добавлена настройка пути к файлу лицензии при установке через групповые политики;
- Добавлен расчет момента затяжки крепежа при расчете фланцевого сосединения по ASME VIII, EN 13445;
- Не работала кнопка выбора материала сопряжения рубашки – исправлено;
- Для плоских крышек добавлена проверка \( D_{2} \) < \( D_{p} \);
- Добавлен экспорт нагрузок на опору-юбку при записи в формат XML;
- Исправлена проблема с расчетом пробного давления на смотровое окно;
- Исправлен диалог материала прокладки с характеристиками по ПНАЭ (давление обжатия, число зубцов);
- Исправлена проблема с определением расчетной толщины сферического днища при расчете врезки в него;
- Исправлен расчет пробного давления для сильфонного компенасатора;
- Исправлен расчет характеристик материала фланца при T < 20°С;
- Доработан учет температурной нагрузки для фланца при T < 20°С;
- Доработана проверка данных окрайки днища;
- Исправлена проблема с размещением кнопки ветрового кольца;
- Уточнен расчет пульсационной составляющей для стенки РВС при h < 5м;
- При расчете на инерционные нагрузки добавлен учет гидродинамических нагрузок от содержимого;
ИНТЕРФЕЙС программы:
БАЗОВЫЙ модуль:
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»:
Модуль «ПАССАТ-СЕЙСМИКА»:
- Исправлено падение программы при открытии некоторых моделей;
- Проверка 1.7 ≤ k ≤ 2.2 для эллиптических днищ по ASME VIII-2 переделана на предупреждение;
- Исправлено отображение отбортованного конического перехода малого диаметра;
- Проверка минимального количества анкеров переделана на предупреждение;
- Скорректирован расчет свойств материала при повышенных температурах по API-650;
- Исправлены ошибки и опечатки в расчете резервуара по API-650;
- Добавлен расчет момента сопротивления жидкости при расчете резервуара по API-650;
- Добавлена опция "Окрайка с утолщением";
- Проверка \( P_{i} \) ≤ 18 кПа переделана с предупреждения на запрет;
- Исправлены недостатки в оформлении отчета при расчете аппарата на опорах-стойках;
- Исправлена работа таблицы свойств материала для стенки резервуара;
БАЗОВЫЙ модуль:
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»:
Модуль «ПАССАТ-СЕЙСМИКА»:
БД МАТЕРИАЛОВ и стандартных элементов:
- Исправлено падение программы при открытии моделей;
- Исправлена работа опции "Засыпка" при различных случаях нагружения;
- Исправлены ошибки в БД фланцев по ГОСТ 28759.3, ГОСТ 28759.4 (длина конической втулки);
БАЗОВЫЙ модуль:
БД МАТЕРИАЛОВ и стандартных элементов:
- Доработан интерфейс системы обновления, добавлены индикаторы прогресса;
- Для жесткой связи добавлена опция "Без сечения";
- Опцию "Точнее" для фланцевых соединений обратно сделали не обязательной;
- Для отъемной крышки удалено некорректное сообщение "Расчет не проведен";
ИНТЕРФЕЙС программы:
БАЗОВЫЙ модуль:
- Исправлена погрешность в определении нулевой отметки для опор-стоек;
- Добавлена возможность отключить проверку обновлений;
- Исправлена ошибка, возникающая при закрытии программы на некоторых конфигурациях ПК;
- Исправлено падение программы при экспорте в Штуцер МКЭ;
- При расчете кольца жесткости исправлено определение длины \( l_{1e} \) (в части учета коррозии кольца);
- Исправлены опечатки и неточности в расчете штуцера по ПНАЭ;
- Доработан расчет плоской крышки с центральным отверстием (исполнение без переходной части);
- Исправлены неточности в расчете удлинения волокон по ASME VIII-1;
- Доработано оформление отчета при получении вырывающей нагрузки в опоре;
- Исправлена проблема с присоединением плоской крышки к трубной решетке теплообменника;
- Исправлены опечатки в оформлении отчета трубной решетки;
- В некоторых случаях не выводился расчет момента затяжки крепежа трубных решеток, исправлено;
- В модель РВС добавлен конический переход для моделирования участков обвязки;
- Исправлена неточность в проверке толщины листа днища;
- Исправлена работа БД минусовых допусков;
- Исправлена работа БД опор-стоек;
- Исправлены опечатки в БД материалов прокладок;
ИНТЕРФЕЙС программы:
БАЗОВЫЙ модуль:
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»:
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»:
БД МАТЕРИАЛОВ и стандартных элементов:
- Внедрена новая система защиты и лицензирования;
- Расширен функционал элемента некруглого сечения:
- добавлены торцевые днища/крышки некруглого элемента с расчетом по ASME VIII-1
- добавлена возможность врезки штуцеров в торцевые днища/крышки некруглого элемента
- добавлена опция "Перфорация стенки"
- Добавлен элемент "Узел" для формирования связей, оттяжек, металлоконструкций;
- Добавлен расчет затяжки болтов фланца по нормативам:
- ASME PCC-1-2022
- EN 13445-3-2021
- Хисматулин, Королёв. Сосуды и трубопроводы высокого давления. М.:Машиностроение, 1990
- СТО 00220368-023-2015
- Добавлен расчет глубины заделки анкерного болта, расчет минимального расстояния между анкерными болтами по МДС 31-4.2000;
- Добавлен расчет отводов по ASME B.31.3-2014;
- Доработан функционал элемента "Связь" для моделирования тросовых оттяжек с предварительным натяжением;
- Добавлена опция "Подземная емкость" с определением давления от засыпки по ВСП 34-01-03 МО РФ;
- Добавлена опция "Направление ветра вручную/автоматически";
- Разработан инструмент "Групповое редактирование материалов";
- Добавлена команда "Фокусировать вид на элементе";
- В окне визуализации добавлена нумерация опор вертикального аппарата;
- Добавлена визуализация центра тяжести после расчета, в рабочих условиях и в монтаже (сухой вес);
- Добавлена опция, позволяющая скорректировать для крепежа фланцев коэффициент запаса по текучести по ГОСТ 34233.4 (Г.2);
- Добавлен расчет плоского днища с центральным отверстием по ASME VIII-2;
- Добавлен расчет оребрённой плоской крышки согласно EN 13445-2021;
- Добавлен учет плакировки в расчете плоских крышек;
- Добавлена возможность установки седловой опоры на конический переход (без расчета, с определением нагрузок для передачи в Штуцер МКЭ);
- Добавлена возможность установить змеевиковый канал на торосферическое днище;
- Доработан расчет сильфона на циклику по ASME VIII 1, 2;
- Добавлена опция "Жесткость закрепления" для вертикальных опор-стоек;
- Добавлен учет контроля затяжки фундаментных болтов (ГОСТ 34233.9 прим. А.1);
- Добавлена возможность установки цапфы на юбку колонны;
- Расчет кожухотрубчатых теплообменников приведен в соответствие с ASME VIII-1/2-2023 (расчет унифицирован в соответствии с ASME VIII div.2-2023 с оценкой напряжений по div.1 или div.2 на усмотрение пользователя);
- Добавлена опция "Kettle Shell Exchangers" (согласно ASME VIII-1,2-2023);
- Добавлена опция "Транспонирование трубного пучка" для U-образных труб;
- Добавлен расчет сопряжения конической обечайки с решеткой по ASME VIII-1,2-2023;
- Материалы по ASME II Part D актуализированы в соответствии с редакцией 2021 года;
- Переработана БД профилей, добавлено группирование стандартов по странам;
- В БД профилей добавлены мексиканские стандарты (IMCA 6th Edition);
- В БД сечений добавлены стальные канаты для оттяжек по ГОСТ 3063-80;
- Доработана и оптимизирована БД стандартных обечаек (поддерживаются новые и старые ГОСТы на листовой прокат, добавлен ГОСТ 6636 на стандартные размеры, добавлено группирование стандартов на прокат по странам, работа базы данных значительно ускорена);
ГЛАВНЫЕ нововведения
ИНТЕРФЕЙС программы
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
БД МАТЕРИАЛОВ и стандартных элементов
- Исправлена ошибка в расчете коэффициента ослабления плоской крышки по ПНАЭ;
- Исправлена проблема в расчете прочности штуцера от внешних нагрузок, если несущий элемент рассчитывается по ПНАЭ;
БД МАТЕРИАЛОВ и стандартных элементов
- Исправлена ошибка в расчете коэффициента ослабления плоской крышки по ПНАЭ;
- Исправлена ошибка в отрисовке смотрового окна на бобышке;
- Исправлена ошибка в диалоге "Общие данные";
- Исправлены опечатки в расчете теплообменника по ASME;
- Исправлена ошибка, из-за которой мог неверно считаться межтрубный объем;
БД МАТЕРИАЛОВ и стандартных элементов
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
- Исправлена проблема с работоспособностью БД фланцев;
БД МАТЕРИАЛОВ и стандартных элементов
- Исправлено построение модели цилиндрической рубашки;
- Исправлена проблема со сходимостью решения для седловых опор;
- Исправлена ошибка в расчете смотрового стекла;
- Исправлено построение модели подъемного ушка на торосферическом днище;
- Исправлена неточность в расчете фланцевого соединения с линзовой прокладкой;
- При расчете по ASME элементов из никелевых сплавов была недоступна опция "High stress", исправлено;
- Исправлена ошибка в расчете рубашки на малоцикловую прочность;
- Исправлены опечатки в БД фланцев;
БАЗОВЫЙ модуль
БД МАТЕРИАЛОВ и стандартных элементов
- Исправлена проблема с заданием перемещений для сильфонного компенсатора;
- Исправлена проблема в диалоге общих данных с пустыми выпадающими списками;
- Исправлены проблемы со сходимостью решения для элементов по ASME VIII-2;
- Исправлены проблемы с учетом температурных деформаций в некоторых конфигурациях теплообменников;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
- Исправлена погрешность в расчете врезки по ASME VIII-1;
- Исправлена ошибка в определении шага болтов при расчете фланцев по EN 13445-3;
- Исправлена погрешность в проверке признака испытаний по ГОСТ 34233.1;
- Исправлено падение программы при моделировании плоских оребренных днищ;
- Добавлена проверка шага болтов по ASME VIII-2;
- Исправлена проблема с масштабированием эскиза трубной решетки;
- Исправлены опечатки в свойствах материалов по СТО 00220227-006–2010, ТУ 14-3Р-55–2001;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
БД МАТЕРИАЛОВ и стандартных элементов
- Исправлена работа опции "Контроль по вытяжке";
- Исправлена проблема с построением трубчатых стоек;
- Удалена избыточная проверка плавающей головки;
- Исправлены ошибки в работе диалога трубной решетки;
- Исправлена проблема с выбором минусовых допусков из БД;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
БД МАТЕРИАЛОВ и стандартных элементов
- Оптимизирован расчет сосуда на седловых опорах с оценкой по ASME VIII-2;
- Исправлены опечатки при формировании списка литературы;
- Исправлено оформление отчета по опорным стойкам;
- Добавлена теплоизоляция плоского днища с радиальными ребрами;
- Модель теплообменников со сборкой в некоторых случаях формировалась неверно, исправлено;
- Добавлены проверки исходных данных по полукольцам;
- Проверка T ≤ 260°С реализована в виде предупреждения с возможностью расчета;
- Устранено дублирование некоторых проверок;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
Модуль «ПАССАТ-СЕЙСМИКА»
- Добавлена алфавитная сортировка списка характеристик материала Type/Grade;
- Добавлена горячая клавиша F2 на редактирование общих данных;
- Исправлено падение программы при очень редком сочетании характеристик материала;
- Исправлено формирование списка литературы на английском языке;
- Добавлен вывод в отчет подробной информаций по закладной детали фланцевого соединения;
- Исправлен расчет давления испытаний для некоторых конфигураций штуцера;
- Исправлен расчет коэффициента β для некоторых конфигураций конического днища;
- Исправлено несколько опечаток и недочетов в расчете штуцера и обечайки по ПНАЭ;
- Исправлена проблема с размещением площадок на горизонтальной обечайке;
- В некоторых конфигурациях конический переходный участок юбки строился некорректно, исправлено;
- Скорректирован расчет коэффициента k для ветровых нагрузок на стенку;
- В обновлении 3.6.0.6 пропала возможность задать давление РВС, исправлено;
ИНТЕРФЕЙС программы
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
- Исправлена оценка количества ошибок и проблем в расчете (иногда показывалось некорректное значение);
- Исправлена проблема с расчетом штуцеров и фланцев в составе колонны (появилась в обновлении 3.6.0.4);
- Актуализировано несколько проверок по ГОСТ 31385-2023;
- Добавлена средняя температура января в расчете снеговых нагрузок, для расчета коэффициента \( C_{e} \);
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
- Доработан расчет допускаемых напряжений по EN 13445-3 (до 50°С принимаются как при 20°С);
- Исправлена ошибка в расчете подъемных ушек с подкладным листом;
- Исправлена проблема с расчетом штуцеров и фланцев в составе колонны (появилась в обновлении 3.6.0.4);
- Актуализировано несколько проверок по ГОСТ 31385-2023;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
- Добавлена проверка исходных данных для толщины плоской крышки;
- Доработан расчет реакций в закреплении корпуса колонны;
- Доработан расчет допускаемых напряжений для анкерных болтов по H. Bednar;
- Коррозия фундаментного болта при расчете по ГОСТ 34233.9 учитывалась дважды, исправлено;
- Добавлен вывод коэффициентов динамичности по расчетным режимам и гармоникам;
- Доработаны проверки исходных данных плавающей головки;
- Расчет по ГОСТ 31385 актуализирован в соответствии с редакцией 2023 года;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
- Добавлено разворачивание дерева модели по двойному щелчку на корневом элементе;
- Доработано поведение окна "О программе";
- Изоляция на 3D модели нарушала кликабельность, исправлено;
- Доработана генерация модели – в режиме "Точное построение модели " отверстия от перемещенных штуцеров заделываются (но это замедляет перестроение модели);
- В окне группового редактирования изоляции не хватало юбки колонного аппарата – исправлено;
- В систему управления размерностями добавлена размерность давления [кПа], [lb/ft2];
- Исправлена работа диалога кольцевой опоры (исправлены проблемы с заданием размера “c”);
- Доработан алгоритм оценки прочности и устойчивости конического перехода между опорами;
- Исправлены опечатки в отчете подъёмной цапфы;
- Исправлена опечатка в выводе коэффициента \( β_{2} \) для торосферического днища;
- Уточнен расчет допускаемых напряжений по EN 13445;
- Доработан алгоритм оценки модальной массы;
- Добавлен расчет ветровых и сейсмических нагрузок по NBC-15 (Канада);
- Добавлен расчет нагрузок по NBC-15 (Канада);
- Исправлена работа опции "Данные для расчета изоляции" в общих данных и в стенке РВС;
- Добавлено управление размерностями величин при расчете по API-650;
ИНТЕРФЕЙС программы
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-СЕЙСМИКА»
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
- Добавлена возможность редактирования элементов двойным щелчком в дереве модели;
- В диалоге изоляции добавлена сортировка по щелчку на заголовке таблицы;
- В диалоге нагрузок на штуцер добавлен эскиз для глобальной системы координат;
- Исправлено построение профилей трубчатого сечения (трубы круглые, квадратные);
- Исправлена ошибка версии 3.06, из-за которой опция "Постамент" приводила к завышенным нагрузкам;
- При копировании группы тарелок не сохраняется материал приварных частей и масса, исправлено;
- Уточнен расчет коэффициента жёсткости \( K_{ф} \) для камеры теплообменника, если фланец с конической втулкой;
- Добавлено построение плакировки с двух сторон трубной решетки по ASME VIII-1;
- Уточнен алгоритм расчета допускаемых напряжений, при повышенной температуре (более 100°C);
ИНТЕРФЕЙС программы
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
- Шаблон краткого отчета содержал устаревшие теги, исправлено;
- Исправлена проблема с редактированием группы колец жесткости;
- Исправлена проблема с нулевыми нагрузками на фундамент во втором расчетном случае;
- Исправлена неточность расчета пробного давления, возникающая при редком сочетании исходных данных;
- Исправлена проблема с редактированием нагрузок на штуцер;
- Исправлена проблема с добавлением жесткой связи между опорами;
- Уточнено построение модели седловой опоры, опоры-лапы;
- Добавлена возможность прикладывать распределенную нагрузку на всю длину элемента;
- Исправлена проблема с экспортом модели без изоляции;
- Исправлена проблема в диалоге общих данных (список групп рабочей среды);
- Исправлена работа функции "Данные фланца изменены";
- Уточнена формулировка необходимости расчета на ветровой резонанс;
- Исправлен ряд опечаток в размерностях расчетных величин;
- При некоторых сочетаниях исходных данных не удавалось посчитать сейсмические нагрузки, исправлено;
- В базе данных не хватало допускаемых напряжений для стали 06ХН28МДТ (лист), исправлено;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
БД МАТЕРИАЛОВ и стандартных элементов
- Добавлен расчет ветровых нагрузок:
- для вертикальных и горизонтальных сосудов: IS-875, ASCE 7-16;
- для колонных аппаратов: IS-875, ASCE 7-16;
- для вертикальных резервуаров: CFE-2020, EN 1991-1-4, ASCE 7-16, IS-875;
- Добавлен расчет сейсмических нагрузок:
- для вертикальных и горизонтальных сосудов: CFE-2015, ASCE 7-16;
- для колонных аппаратов: CFE-2015, ASCE 7-16;
- для вертикальных резервуаров:CFE-2015, IS-1893, EN-1998;
- Добавлен расчет инерционных (транспортировочных) нагрузок по заданным ускорениям;
- Добавлен расчет плоских приварных днищ по EN-13445;
- Добавлена возможность ручного ввода собственных частот колебаний конструкции при задании ветровых и сейсмических нагрузок;
- Доработан элемент "Металлоконструкция", добавлены возможности:
- формировать сборку из металлоконструкций;
- соединять металлоконструкции между собой;
- присоединять связи и закрепления на концевые точки;
- Доработан элемент "Связь": добавлена опция привязки к началу/концу как исходного элемента, так и целевого;
- Добавлены новые элементы:
- перегородка из сферического сегмента;
- торосферическая перегородка;
- Добавлена возможность задания нагрузок на фланцы, штуцеры и т.д. в зависимости от расчетных случаев;
- Доработан расчет на малоцикловую прочность с учетом различных случаев нагружения;
- Добавлен расчет моментов затяжки фундаментных болтов;
- Переработан диалог общих данных (появились вкладки "Ветровые нагрузки", "Сейсмические нагрузки");
- Для штуцера добавлена опция "Нагрузки в глобальной системе координат";
- Добавлена возможность присоединять подъемные ушки и цапфы к цилиндрическим рубашкам;
- В систему настройки размерностей добавлена настройка "Ускорение свободного падения";
- Настройка "Изометрический вид" скорректирована;
- При проверках добавлены кнопки "Да для всех", "Нет для всех";
- Добавлена команда "Перестроить" для оперативного обновления 3D-модели;
- Актуализирован сводный диалог врезок в РВС;
- Добавлены и уточнены проверки для конического перехода при расчете по ПНАЭ Г-7-002-86;
- Добавлен расчет смотрового стекла на прочность по ISO 21922-2021;
- Добавлен расчет ослабления плоского днища врезками, по ASME VIII-1, EN-13445;
- Добавлен расчет моментов затяжки крепежа фланцев по ПНАЭ Г-7-002-86;
- При расчете MDMT добавлен учет пункта UG-20(f) ASME VIII-1;
- Добавлен расчет обечаек, трубчатых стоек на внешние нагрузки по EN 13445-2021;
- Уточнен расчет нагрузок резервуаров на опорах-стойках (балочная модель давала завышенный изгибающий момент);
- Добавлен учет коррозии фундаментных болтов;
- Для расчета штуцеров на внешние нагрузки добавлена опция "Без расчета";
- Добавлена опция для учета податливости крепления седловой опоры;
- Скорректировано преобразование размерности давления [тс/м2]⟺[psi];
- Доработан алгоритм расчета собственных частот модели, и исключением податливых второстепенных участков (элементов обвязки);
- Добавлен расчет сейсмических нагрузок с учетом высших гармоник по СП 14.13330.2018;
- Добавлена возможность произвольного задания коэффициента K0 (учет Изм. 2 СП 14.13330.2018);
- Добавлен вывод максимального отклонения корпуса (в числовом формате);
- Добавлена проверка толщины полок кольца в уторном узле;
- Доработан и актуализирован расчет допускаемых напряжений для различных сочетаний температуры, норматива материала, норматива расчета;
- Добавлен учет влияния веса понтона/плавающей крыши на давление в резервуаре;
- Уточнены коэффициенты надежности по нагрузкам согласно СП 20.13330.2016;
- Добавлен вариант уторного узла, определяемый пользователем;
- Исправлены размеры заглушек по Т-ММ-25-01-06;
- Добавлено уточнение, что для стали марок 09Г2С, 16ГС по ГОСТ 19281 имеются в виду классы прочности 265 и 295;
- БД материалов актуализирована в соответствии с ASME II part D 2021;
- Исправлены опечатки в БД прокладок ПУТГ;
- БД материалов дополнена характеристиками бетонов по ГОСТ34233.9, EN 1992-1-1, ACI 318-14, GB 50010;
- Актуализированы данные прокладок СНП по ГОСТ Р 52376-2005 с учетом Изм.1;
ГЛАВНЫЕ нововведения
ИНТЕРФЕЙС программы
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
БД МАТЕРИАЛОВ и стандартных элементов
- В некоторых случаях при расчете рубашки по ASME расчет не мог быть выполнен, исправлено;
- Исправлено построение эпюр для некоторых конфигураций горизонтальных сосудов;
- Исправлена ошибка при редактировании вваренной перегородки;
- Материал прокладки (резина) перестал реагировать на соотношение \( h_{п} \)/\( b_{п} \), исправлено;
- Исправлено падение программы при расчете некоторых конфигураций сосуда на ветер по EN-1991;
- В некоторых конфигурациях резервуара в версии 3.5.0.11 при расчете меридиональных напряжений перестал учитываться вес каркасной крыши, исправлено;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
- Исправлена неточность в расчете укрепления отверстия по ASME VIII-1 UG-37;
- При переключении расчетного норматива на ASME VIII-1 в диалоге рубашек пропадала возможность задания прибавок \( c_{2} \), \( c_{3} \). Исправлено;
- Уточнен расчет параметров "A", "B" по ASME VIII-1 (обечайка под действием наружного давления);
- Прекращена поддержка возможности прикладывать внешние нагрузки к крыше РВС;
- Вес уторного узла включен в вес металлоконструкций стенки;
- Теплообменник в составе колонны давал в нагрузках "NAN", исправлено;
- Уточнен расчет шага отверстий \( t_{p} \) при задании с помощью конструктора;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
- Добавлена возможность устанавливать кольцевую опору на U-образную рубашку;
- Исправлена работа опции "Штуцер в вершине конического днища" (удалены избыточные расчеты);
- При расчете по API-650 добавлена возможность скорректировать минимальную динамическую нагрузку на крышу резервуара;
- При расчете по API-650 исключены избыточные расчеты, если отсутствует окрайка днища;
- Исправлена проблема с позиционированием конической юбки;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
Модуль «ПАССАТ-КОЛОННЫ»
- Для сильфонных компенсаторов убрано ограничение ≤ 5;
- Исправлены ошибки в диалоге фланцевого соединения высокого давления: авто. назначение температур, кнопка "Изоляция";
- Исправлены неточности в расчете допускаемых напряжений по EN 13445-2021;
- Исправлен расчет конического переходного участка юбочной опоры;
- Доработан расчет допускаемой температуры в зоне стыка переходного участка по АТК (в части определения допускаемых напряжений);
- При расчете малоцикловой прочности плавающей головки в отчете появляется материал Ст3, хотя в модели его нет. Исправлено;
- Доработано присоединение сильфонного компенсатора к плавающей головке;
- При некоторых конфигурациях камеры АВО программа падала при построении модели. Исправлено;
- Исправлено построение штуцеров на пологих крышах;
- Расчет момента сопротивления ветрового кольца давал завышенное значение, исправлено;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
- Исправлен ряд опечаток в расчете резьбового фланца высокого давления, добавлена проверка толщины тарелки;
- Исправлена ошибка в расчете седловой опоры по ASME VIII-2 (ф. 4.15.16);
- Доработан расчет сосуда на нескольких седловых опорах (улучшена сходимость решения, добавлена проверка знака опорной нагрузки);
- Доработана проверка допустимой температуры в зоне стыка опоры с корпусом;
- Добавлен знак "минус" к нагрузке на фундамент;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
- Исправлено падение при расчете MDMT дни и крышек;
- Уточнен расчет температур для деталей отъемных крышек в режиме "Авто", когда температуры отрицательны;
- Добавлен учет высоты установки при отображении отметок высот;
- Исправлено падение при расчете ветровых нагрузок на площадку по EN-1991;
- Массивная металлоконструкция, присоединенная к крыше резервуара, не учитывалась в нагрузках на стенку и фундамент. Исправлено;
- Скорректирован расчет коэффициента высоты k;
БАЗОВЫЙ модуль
ИНТЕРФЕЙС программы
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
- Добавлена диагностика случая с опрокидыванием горизонтального сосуда;
- Исправлена проблема с падением программы при добавлении днища с центральным отверстием;
- Исправлена проблема с падением программы при работе с изоляцией конического перехода;
- Доработан расчет затяжки фланцевого соединения по всем режимам;
- Добавлена проверка на опрокидывание резервуара с плавающей крышей;
- При расчете величины "k" добавлен учет Изм.2 СП 20.13330.2016;
- Доработан расчет допускаемых напряжений для материала стенки по API-650;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
- Доработан алгоритм расчета нагрузок в седловых опорах (в некоторых редких конфигурациях расчет терял устойчивость);
- Доработан алгоритм расчета сейсмостойкости при малом заполнении резервуара;
- Улучшена генерация конечно-элементной модели для симметричного теплообменника;
- Исправлена коллизия в базе данных для материала крепежа SA-193 B8MA;
- Добавлены свойства конструкционных сталей по ГОСТ 27772-2015 (в пределах 100°C);
БАЗОВЫЙ модуль
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
БД МАТЕРИАЛОВ и стандартных элементов
- Для сильфонного компенсатора добавлена опция "Осевая жесткость вручную";
- Исправлена проблема с выбором материала сильфонного компенсатора;
- Удалён геокод (RUS) при расчете по русскому стандарту на русском языке;
- Доработана проверка ограничений методики при расчете приварных стоек на обечайке;
- Исправлена опечатка в выводе расчета коэффициента \( β_{T} \) (конический переход);
- Исправлены ошибки при расчете отвода на наружное давление (знак напряжений);
- Доработана проверка коллизий штуцеров;
- Уточнен расчет коэффициента \( β_{1} \) для торового днища типа B;
- Скорректированы коэффициенты \( T_{C} \), \( T_{D} \) при расчете сейсмических нагрузок по EN 1998;
- Улучшена работа визуального конструктора каркасных крыш;
- Исправлено значение допускаемых напряжений для стали 09Г2С при 475°C;
- Исправлены проблемы при выборе материала крепежа EN 1.4980;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-СЕЙСМИКА»
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
БД МАТЕРИАЛОВ и стандартных элементов
- Исправлена работа конвертера в STEP (проблема с экспортом элементов), IGES (масштаб модели);
- Исправлены неточности в расчете цилиндрической обечайки с плакировкой;
- Уточнен алгоритм определения собственных частот (учет сосредоточенных масс);
- Исправлены некоторые опечатки в отчете, добавлены уточнения;
- Исправлены опечатки при выборе размеров уплотнительных поверхностей фланца;
- При выборе стандартных фланцев уточнены названия величин \( P_{у} \), \( Д_{у} \) в соответствии с нормативом;
БАЗОВЫЙ модуль
БД МАТЕРИАЛОВ и стандартных элементов
- Добавлены дополнительные проверки применимости при расчете присоединений по WRC-537;
- Исправлена проблема с длительной работой экспорта модели в сторонний геометрический формат по сетевому пути;
- Добавлены проверки значений сейсмичности, введенных вручную;
- Исправлена ошибка, появившаяся в версии 3.05 (в некоторых конфигурациях теплообменников при редактировании обнулялось межтрубное давление);
БАЗОВЫЙ модуль
Модуль «ПАССАТ-СЕЙСМИКА»
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
- Для элементов высокого давления был недоступен расчет материала, для которого не приведен предел прочности (\( R_{m} \)) при повышенной температуре. Алгоритм доработан;
- При некоторых региональных настройках конвертер XML был неработоспособен, проблема исправлена;
- Для каркаса крыши резервуара был доступен только листовой материал, исправлено;
- Доработана компоновка отчета седловой опоры по "худшему" сейсмическому воздействию;
- Исправлена база данных шпилек по СТО 00220227-008-2010;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
Модуль «ПАССАТ-СЕЙСМИКА»
БД МАТЕРИАЛОВ и стандартных элементов
- Добавлена возможность расчета элементов некруглого сечения (прямоугольные, овальные, скруглённые, с перегородками) по ASME VIII-1 App.13;
- Добавлена возможность моделирования и анализа каркасных крыш вертикальных резервуаров:
- разработан визуальный конструктор балочного каркаса;
- разработан алгоритм автоматической генерации балочно-оболочковой конечно-элементной модели резервуара, включающей каркас крыши, настил, опорные колонны, стенку с кольцами жесткости;
- разработан алгоритм автоматического нагружения конечно-элементной модели резервуара нагрузками от собственного веса элементов, снега, ветра, оборудования, наружного и внутреннего давления, гидростатического давления, согласно рекомендациям СТО-СА-03-002-09 или API-650 (по выбору пользователя);
- разработан модуль экспорта конечно-элементной модели резервуара в программу Ansys посредством формата APDL;
- Добавлен расчет сильфонного компенсатора по нормативам EN 13445-3, EN 14917;
- Добавлен расчет фланцевого соединения по EN 13445-3;
- Добавлен новый элемент – круглая крышка с большим центральным отверстием (с расчетом по ASME VIII-1);
- Переработан и актуализирован экспорт-импорт в открытый формат (конвертер XML);
- Для панели иерархии модели добавлена команда "Развернуть все";
- Доработан анализ остаточного удлинения волокна по ASME VIII-1;
- Добавлен расчет давления испытаний по ASME VIII-1 UG-100(35), добавлена опция учета гидростатики;
- Добавлены проверки применимости методики для подъемных ушек;
- Доработано формирование списка нормативных ссылок;
- Улучшено оформление графиков нагрузок для колонных аппаратов;
- Уточнен расчет сейсмических и ветровых нагрузок для некоторых нестандартных конфигураций колонны;
- В трубных решетках фланцевого типа добавлены опции "Интегральный", "Конический хаб";
- Скорректирован расчет ветровой нагрузки на стенку резервуара;
- Исправлен алгоритм выбора прокладки 8-угольного сечения для фланцев большого диаметра;
- Доработана БД сильфонных компенсаторов;
- Добавлены свойства прокладок по ГОСТ 28759.5-2022;
- Добавлены размеры фланцев и прокладок по ГОСТ 28759.2-2022 … ГОСТ 28759.11-2022;
- Уточнены размеры резьбы по ASME B1.1;
- Уточнены значения плотности для материалов по ASME;
ГЛАВНЫЕ нововведения
ИНТЕРФЕЙС программы
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
БД МАТЕРИАЛОВ и стандартных элементов
- В некоторых конфигурациях отвода некорректно рассчитывалась суммарная прибавка к толщине, исправлено;
- Исправлено падение программы с некоторыми видами укрепления конического перехода;
- В некоторых случаях не выводился отчет по дочерним элементам, исправлено;
- При открытии диалога с данными опорных лап происходило сбрасывание результатов расчета, исправлено;
- Исправлена ошибка, возникшая в версии 3.03 – не учитывалось влияние смещения сосредоточенной массы от оси на фундаментные нагрузки;
- В сводной таблице элементов выводилось некорректное значение давления в плавающей головке, исправлено;
- В некоторых случаях коэффициент изменения ветрового давления "k" считался некорректно, исправлено;
- Для юбочных опор добавлена информация о диаметре отверстия под анкерные болты;
- Исправлена работа базы данных при подборе плоской крышки с фланцем;
- Доработан алгоритм обработки пользовательских материалов в модели – теперь программа спрашивает о внесении пользовательского материала с отличающимися свойствами только один раз;
- Исправлена работа базы данных при выборе седловых опор малого диаметра;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
БД МАТЕРИАЛОВ и стандартных элементов
- В расчете не учитывался вес опор-стоек, исправлено;
- Доработан расчет нагрузок на фундамент для опор-стоек;
- Доработан алгоритм определения наихудшего направления ветра;
- Доработан расчет толщины окрайки по API 650, исправлены замеченные опечатки;
- Для пользовательских материалов прокладки выводятся все доступные стандарты размеров;
- Исправлены опечатки в базе данных материалов РВС;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
БД МАТЕРИАЛОВ и стандартных элементов
- В некоторых конфигурациях не выводился отчет дочерних элементов (проблема появилась в версии 3.4.0.7), исправлено;
- Исправлена проблема с падением конических днищ в некоторых конфигурациях;
БАЗОВЫЙ модуль
- В некоторых конфигурациях не выполнялся расчет присоединений на нагрузки, исправлено;
- Диалог опорных стоек сбрасывал результаты расчета, исправлено;
- Доработан алгоритм расчета допускаемых напряжений по EN 13335;
- В некоторых конфигурациях закрепление на присоединении приводило к падению программы, исправлено;
- Исправлена проблема с опцией "Переставить уплотнительные поверхности";
- Добавлен расчет расширителя на силы и моменты;
- Доработан алгоритм определения наихудшего направления ветра;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
Модуль «ПАССАТ-КОЛОННЫ»
- Доработана оценка направления приложения ветровых нагрузок;
- При построении модели увеличена высота гаек;
- Доработан элемент "Пользовательское оборудование", если тела в нем упакованы в сборки;
- Исправлена ошибка в расчете отъемной эллиптической крышки (в некоторых конфигурациях некорректно бралась толщина выпуклой части);
- Доработан алгоритм округления свойств материалов при расчетах по ASME;
- Добавлены уточнения для величин \( Т_{ф1} \), \( Т_{ф2} \) в диалоге трубной решетки;
- Доработан вывод отчета для седловой опоры в условиях сейсмики;
- Добавлен расчет максимального расстояния между стропилами по API 650;
- Добавлен учет коррозии анкерного болта и контроль диаметра по API 650;
- Уточнена классификация материалов по ASME BPVC.II.D;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
Модуль «ПАССАТ-СЕЙСМИКА»
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
БД МАТЕРИАЛОВ и стандартных элементов
- Исправлена проблема с редактированием некоторых исходных данных, изменения которых не сохраняются (проблема возникла в версии 3.04);
- Исправлен расчет удлинения волокна \( ε_{f} \) для полусферического днища по ASME VIII-1;
- Расчет плоских и выпуклых днищ по ASME VIII-1 доработан с учетом редакции 2021 года;
- Исправлена проблема с экспортом элементов в Штуцер МКЭ, если названия содержат недопустимые символы;
- Уточнена оценка допускаемого давления родительской обечайки pE при расчете штуцера (проблема возникла в версии 3.04);
- Для полусферического днища снято ограничение s/D ≥ 0.002;
- При построении модели уточнен размер гаек;
- Атрибут материала неправильно учитывался для цилиндрической рубашки в ведомости материалов, исправлено;
- Исправлена ошибка в расчете конвективного периода колебаний жидкости горизонтального сосуда по ГОСТ Р 55722-2013;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-СЕЙСМИКА»
- Исправлена проблема с расчетом свойств материала кольца жесткости по температуре обечайки;
- Доработан расчет нагрузок на фундамент для опор-стоек (выдаются индивидуальные нагрузки по стойкам);
- Вывод фундаментных нагрузок для опор доработан с учетом знаков;
- Доработан алгоритм округления свойств материалов при расчетах по ASME;
- Исправлено падение некоторых конфигураций сосуда при расчете MDMT;
- Исправлен расчет удлинения волокна \( ε_{f} \) для эллиптического днища по ASME VIII-1;
- Удалены предупреждения о том, что удлинение волокна \( ε_{f} \) превышает 5% (оценка этого параметра сложнее и должна быть доработана);
- Исправлены проблемы с вводом величин в таблицах при некоторых вариантах региональных настроек;
- В условиях монтажа не учитывался вес приварных элементов тарелок, исправлено;
- Добавлен расчет в условиях сейсмики для ряда второстепенных элементов (связи, соединительные фланцы, площадки присоединения);
- Исправлена проблема с подбором сильфонного компенсатора (исправление доступно при установке через setup.exe);
- Исправлены опечатки в базе данных фланцевых соединений (исправление доступно при установке через setup.exe);
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-СЕЙСМИКА»
БД МАТЕРИАЛОВ и стандартных элементов
- Исправлены опечатки в эскизах штуцеров в отчете;
- Исправлена опечатка в температуре кольца жесткости;
- В некоторых конфигурациях теплообменников с плавающей головкой приравнивались трубное и межтрубное давление (проблема возникла в версии 3.04), исправлено;
- Исправлены проблемы с материалом плавающей головки;
- Добавлен расчет плавающей головки на малоцикловую прочность;
- Исправлена проблема с выбором плоской крышки;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
БД МАТЕРИАЛОВ и стандартных элементов
- Исправлены опечатки в расчете отвода, опорного узла юбки, фланцев, обечаек по ASME;
- Скорректирован алгоритм расчета коэффициента "k" для колец жесткости;
- Исправлена проблема с конструктором трубной решетки на английском языке;
- Исправлена ошибка в расчете податливости компенсатора;
- Исправлена проблема с построением насадки в некоторых сочетаниях размеров;
- В версии 3.04 сейсмические нагрузки получались завышенными, исправлено;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
Модуль «ПАССАТ-КОЛОННЫ»
- Исправлена проблема с падением программы при расчете колец жесткости;
- Исправлена проблема с отрисовкой подъемных ушек;
- Исправлена ошибка в интерфейсе (не получается задать угол наклона крыши резервуара);
- Исправлена опечатка в отчете (для штуцеров АВО выводится неверная толщина несущего элемента);
БАЗОВЫЙ модуль
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
- Добавлена возможность расчета вертикальных резервуаров по API-650 (модуль «ПАССАТ-РЕЗЕРВУАРЫ»):
- расчет резервуаров со стальной стенкой;
- расчет на ветровые, снеговые, сейсмические нагрузки;
- расчет ветровых колец;
- расчет врезок;
- расчет узла сопряжения стенки и крыши, стенки и днища;
- расчет самонесущих оболочковых крыш;
- Добавлен расчет ветровых нагрузок по нормам CFE 2020 (Мексика);
- Добавлены расчеты элементов по ПНАЭ Г-7-002:
- цилиндрических и конических обечаек;
- эллиптических, полусферических, торовых днищ;
- плоских крышек;
- врезок;
- Добавлены новые элементы:
- линзовое фланцевое соединение высокого давления по РД РТМ 26-01-44-78;
- отвод (колено) высокого давления по РД РТМ 26-01-44-78;
- пользовательское оборудование (с возможностью загрузки произвольной 3D-модели);
- Добавлен расчет цилиндрического элемента высокого давления по РД РТМ 26-01-44-78;
- Добавлена возможность задавать дробные значения сейсмичности (модуль Сейсмика, Колонны, Резервуары);
- Добавлена возможность задавать группу рабочей среды по ТР ТС 032/2013 индивидуально по полостям;
- Добавлено оперативное переключение названий материалов при изменении языка интерфейса;
- Доработан функционал копирования материала (в 1 клик);
- Добавлена возможность присоединения цилиндрической обечайки к плоской части конического днища;
- Ряд второстепенных предупреждений в отчетах маркирован единым стилем, чтобы при необходимости удалять их одной командой;
- Уточнены английские наименования типов врезок;
- Для наклонных штуцеров добавлено предупреждение о необходимости проведения расчетов на нагрузки по МКЭ;
- Введена проверка материалов на соотношение \( R_{e} \)/\( R_{m} \) с выводом предупреждения;
- Добавлена опция материального исполнения для сосредоточенной массы, для более полного учета в списке материалов;
- Для штуцеров добавлена опция "Отбортовка внутрь";
- Для элемента "Закрепление" добавлена возможность задания закрепления в локальной системе координат;
- Доработан конвертер элементов в "Штуцер МКЭ";
- Добавлен произвольный материал для плоского уплотнения крышки высокого давления;
- Улучшена отрисовка подъемных ушек;
- Добавлены перегородки трубок для АВО;
- Добавлены элементы металлоконструкций в состав АВО;
- Добавлено автоматическое закрепление аппарата АВО для расчета нагрузок в элементах модели;
- Добавлен расчет момента затяжки болтов АВО по ГОСТ 34233.4 приложение Л;
- В конструктор трубного пучка добавлена опция размещения труб по концентрическим окружностям;
- В U-образные теплообменники добавлена опция "Погружной подогреватель" с расчетом по ASME VIII-1 App.41;
- В тарелки и насадки добавлена опция материального исполнения, а также независимого задания материала и веса съемных и приварных элементов;
- Для врезок добавлена опция "До днища";
- Добавлена возможность задать дробные значения балльности;
- Добавлены сильфонные компенсаторы по:
- ГОСТ 27036-86;
- ГОСТ Р 50671-94;
- ГОСТ Р 55019-2012;
- ГОСТ 22388-90;
- Добавлены торовые днища по:
- DIN28013;
- DIN28011;
- Добавлены опоры полного охвата по АТК 24.202.09-2004;
- Уточнены английские наименования стандартных профилей проката;
- Добавлены прокладки по:
- ГОСТ 34655-2020;
- ГОСТ Р 53561-2009 (исправлены опечатки);
ГЛАВНЫЕ нововведения
ИНТЕРФЕЙС программы
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
Модуль «ПАССАТ-СЕЙСМИКА»
БД МАТЕРИАЛОВ и стандартных элементов
- Исправлена проблема с расчетом веса металла U-образной рубашки;
- Исправлена проблема с закреплением U-образной рубашки седловой опорой;
- Доработан алгоритм опции "Fr учитывает нагрузку от давления" для фланцевого соединения;
- Исправлена проблема с построением эпюр вертикальных аппаратов на стойках;
- Скорректирован расчет допускаемых напряжений для перегородки трубного пространства с учетом коррозионной среды;
- При редактировании данных у элементов, присоединенных к штуцеру плавающей головки, сбивается давление испытаний. Исправлено;
- Исправлена путаница в интерфейсе и в отчете при использовании опции "Переставить сторону для трубного пучка";
БАЗОВЫЙ модуль
Модуль «ПАССАТ-СЕЙСМИКА»
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
- Нагрузки на фундамент для горизонтального аппарата определялись с погрешностью на величину веса опоры, исправлено;
- При расчете сильфонного компенсатора как отдельного элемента не было возможности задать вручную деформации, исправлено;
- При формировании таблицы фланцев в некоторых случаях выдавались некорректные обозначения крепежа, исправлено;
- Исправлена работа опции "Перегородка" в теплообменнике с плавающей головкой;
- Исправлена работа опции "Точнее" для уплотнения плавающей головки;
- Исправлена опечатка (в условиях годроиспытаний в отчет выводилась плотность продукта, а не воды);
- Доработан алгоритм расчета допускаемых напряжений для материалов по ASME div.2;
- Исправлен сбой в определении характеристик материала SB-338;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
БД МАТЕРИАЛОВ и стандартных элементов
- Исправлено падение программы в некоторых конфигурациях при расчете штуцера (проблема появилась в релизе 3.3.0.8);
- Уточнена работа опции "\( F_{R} \) включает нагрузку от давления";
- Исправлены ошибки в отображении штуцера высокого давления;
БАЗОВЫЙ модуль
- Исправлены опечатки в диалоге опорных стоек на английском языке;
- Исправлена работа диалога овального штуцера на английском языке;
- Доработан алгоритм расчета укрепления отверстия торовой вставкой;
- Убрано ограничение на незамкнутый сосуд на седловых опорах;
- В редких случаях расчет масс элементов дает отрицательное значение, исправлено;
- В некоторых конфигурациях температура болтов плавающей головки принималась неверно, исправлено;
- Добавлен расчет нагрузок на фланцевые соединения трубных решеток;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
- Материал опоры при расчете стоек на обечайке принимался неверно (Ст3), исправлено;
- Некоторые конфигурации штуцера при расчете выдавали сообщение "File error", исправлено;
- Уточнен расчет деформаций сильфонного компенсатора в составе теплообменника;
- В теплообменнике с U-образными трубами добавлена опция "Комбинированные фланцы";
- Исправлена ошибка в расчете прочности развальцовки труб в одной из конфигураций;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
- Для наклонных штуцеров при наружном давлении или при внешних нагрузках сообщение о необходимости дополнительного расчета добавлено в раздел "Ошибки и предупреждения";
- Плоское днище при стыковке с теплообменником приводило к изменению толщины втулки фланца, исправлено;
- Скорректирована проверка по п.3.2.9 ГОСТ 34347-2017;
- Материал опоры при расчете пластинчатых стоек принимался неверно (Ст3), исправлено;
- Исправлены опечатки в расчете опор вертикальных аппаратов;
- Исправлен расчет сдвигающей нагрузки на анкерные болты опор вертикальных аппаратов;
- Величина \( h_{2} \) (высота ребра) в диалоге седловой опоры имела неправильную размерность, исправлено;
- Добавка осевой нагрузки на штуцер "\( F_{R} \)" при активной опции "Включает составляющую от давления" не учитывала прибавку к толщине стенки штуцера, исправлено;
- В некоторых случаях после расчета появлялся пустой раздел "Ошибки и предупреждения", исправлено;
- Исправлены опечатки и ошибки в оформлении расчета седловой опоры (тип 7);
- Исправлена опечатка в БД фланцев (фланец 1200-2,5 по ГОСТ 28759.3-90);
БАЗОВЫЙ модуль
БД МАТЕРИАЛОВ и стандартных элементов
- Исправлены падения программы на китайских операционных системах;
- Исправлено смещение эскиза аппарата относительно эпюр нагрузок;
- В отчете по крышке высокого давления выводилось избыточное значение \( D_{R} \), исправлено;
- Для цилиндрических рубашек удалена избыточная проверка \( r_{0} \)/\( s_{2} \) > 4;
- Скорректирован расчет нагрузок в условиях ветрового резонанса;
- Расчет элементов между седловыми опорами при наличии компенсатора выдавал некорректное сообщение "Условие работоспособности не выполнено", исправлено;
- В интерфейсе пропала возможность задать исполнение трубных решеток с 8-угольными прокладками, исправлено;
- Для стали P460 по EN 10028-3 значение предела прочности было выбрано максимальным (730 МПа), исправлено на минимальное (доступно при обновлении через setup.exe);
- Исправлены опечатки в базе данных поворотных заглушек по ASME 16.48 (доступно при обновлении через setup.exe);
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
БД МАТЕРИАЛОВ и стандартных элементов
- Исправлена проблема со сбросом материала днища плавающей головки на Ст3;
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
- Добавлена возможность присоединения фланцевой бобышки к сферическому днищу;
- Исключен избыточный расчет болтов для кольцевой опоры;
- Устранено падение программы при расчете плавающей головки в некоторых конфигурациях;
- Доработан учет опирания перегородок на кожух (устранено влияние теплового расширения труб);
- Восстановлена работа выбора шпилек высокого давления (доступно при обновлении через setup.exe);
- Добавлены прокладки 8-гранного сечения по ASME B16.47 (доступно при обновлении через setup.exe);
- Доработан диалог выбора прокладки (увеличен размер ячейки);
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
БД МАТЕРИАЛОВ и стандартных элементов
- Исправлена проблема с диалогом параметров седловой опоры (в англоязычном режиме);
- Исправлена работа опции "Быстрый выбор материала" для крепежа;
- Скорректировано размещение перегородок в межтрубном пространстве;
- Исправлен расчет гибкости труб АВО;
- Добавлена возможность размещать опоры-стойки на кожухе теплообменника;
- Исправлен выбор прокладок по EN;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
БД МАТЕРИАЛОВ и стандартных элементов
- Добавлена возможность управления учетом температурных нагрузок (\( \alpha \) · \( \Delta \)T);
- Исправлена проблема с расчетом площадки присоединения;
- Восстановлена работа экспорта в программу Штуцер-МКЭ;
- Исправлены ошибки в оформлении отчета с виртуальной перегородкой;
- Исправлена обработка атрибута изменений стандартной отъемной крышки;
- Исправлены эскизы теплообменников с плавающей головкой;
- Убрана избыточная проверка плавающей головки \( A_{p} \) > OG;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
- Добавлен учет высших гармоник при расчете пульсационных ветровых нагрузок;
- Добавлен учет температурных нагрузок (температурного удлинения);
- Добавлена сводная таблица фланцевых соединений;
- Добавлен расчет затяжки шпилек по ПНАЭ Г-7-002-86 в крышках высокого давления;
- Добавлен расчет на удлинение волокна по ASME VIII-1 UG-79;
- Добавлена оценка толщины по ASME VIII-1 UG-16;
- В окне выбора материалов добавлена панель быстрого выбора;
- В расчет давления испытаний добавлена опция "Учет гидростатики при определении расчетного давления";
- Доработана система создания отчетов (теперь картинки и шаблоны хранятся в архиве, что ускоряет некоторые операции);
- Добавлена возможность задавать в отчетах сквозную нумерацию таблиц и рисунков средствами Word, добавлены подрисуночные надписи;
- Добавлена возможность задавать материал стойки у опоры-лапы;
- У фланцевого соединения добавлен признак выбора из БД, а также признак модификации стандартных размеров;
- Добавлены расчетные схемы седловых опор (с дополнительными ребрами);
- Необходимость тестирования материала на ударную вязкость (MDMT) добавлена в предупреждения;
- Доработан расчет MDMT - расчетная толщина при снижении MDMT может определяться на основании расчетного давления (p) или максимально допускаемого (MAWP);
- Добавлен расчет MDMT по режимам (случаям нагружения);
- При проверках применимости методики WRC-537 добавлена расшифровка расчетных параметров \( \gamma \), \( \beta_{1} \), \( \beta_{2} \);
- В отчет добавлен эскиз компенсатора со скруглениями;
- Для скользящих седловых опор добавлен вывод перемещения (для оценки компенсирующей способности);
- В отъемных крышках добавлен учет толщины шайб на расчетную длину шпилек \( L_{b0} \);
- В теплообменниках с U-образными трубами и плавающей головкой добавлены конфигурации с трубной решеткой на ответном фланце;
- Добавлена конфигурация плавающей головки с внешним уплотнением по ASME VIII-1 UHX;
- Добавлен расчет периода собственных колебаний для горизонтальных и вертикальных аппаратов (при расчете нагрузок по EN 1998);
- Добавлены линзовые компенсаторы по нормативам:
- ОСТ 34-10-570
- ОСТ 34-10-571
- ОСТ 26-01-1506-76
- ОСТ 26-01-1507-76
- Добавлены стандартные профили по нормативам:
- ГОСТ 2590-2006 (прокат круглый)
- EN 10056-1:2017 (уголок равнополочный и неравнополочный)
- EN 10059:2003 (горячекатанный квадратный прокат)
- EN 10060:2003 (прокат круглый)
- EN 10210-2:2019 (горячекатанный полый профиль круглого, прямоугольного и квадратного сечения)
- EN 10058:2018 (полоса)
- EN 10216-1:2002 (бесшовные стальные трубы)
- EN 10055:1995 (тавровые горячекатанные равнополочные профили)
- Добавлены данные по длительной прочности и ползучести материалов по ПНАЭ Г-7-002-86;
- Добавлены метрические резьбы по ASME B1.13M-2001;
- Добавлены прокладки по ASME для фланцев со свободными кольцами;
- Добавлены прокладки по EN 1514-2-2014;
- Добавлены отводы по ASME B16.9-2018;
ГЛАВНЫЕ нововведения
ИНТЕРФЕЙС программы
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ
Модуль «ПАССАТ-СЕЙСМИКА»
БД МАТЕРИАЛОВ и стандартных элементов
- При проверке фланцевых соединений выдавалось некорректное сообщение, исправлено;
- Исправлен вызов справочной системы (F1);
БАЗОВЫЙ модуль
- Не хватало экспресс-оценки величин в различных рабочих режимах для выпуклых днищ, исправлено;
- Исправлен ряд опечаток в расчетах цилиндрических обечаек по ASME VIII-2;
- Исправлены опечатки в диалоге кольцевой опоры по EN 13335;
- Справочная температура для выбора материала отъемной плоской крышки бралась неверно, исправлено;
- При расчете штуцера свойства материала для несущего элемента считались по суммарной толщине, а нужно по основному слою, исправлено;
- При расчете штуцера по ASME VIII-2 угол \( \theta \) определялся неверно, исправлено;
- При расчете фланца Loose-type с конической втулкой коэффициенты жесткости определялись неверно, исправлено;
- Исправлено падение при отображении конуса с отбортовкой в режиме OpenGL;
- Исправлен расчет смещенных штуцеров (hillside) по ASME VIII-2;
- В расчет допускаемых напряжений для шпилек АВО добавлены коэффициенты \( К_{уз} \), \( К_{ур} \);
- Доработан алгоритм проверки патрубков в сварных камерах АВО (теперь позволяет задавать патрубки большего диаметра);
- В отчет добавлена картинка компенсатора с сильфонными боковинами;
- Расчет эффективного давления Pe в плавающих головках некоторых конфигураций выполнялся неверно, исправлено;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
- Исправлена проблема с некоторыми случаями расчета анкерных болтов (сообщение о несуществующем файле);
- Уточнено определение болтовой нагрузки \( P_{b}^p \) в расчете отъемной плоской крышки;
- Уточнено определение толщины несущей стенки для цапфы, в случае применения плакировки;
- Исправлены ошибки и опечатки в расчете юбочной опоры по EN;
- В некоторых случаях элементы жесткости кожуха теплообменника не отображались в таблице, исправлено;
- Материал анкерных стульчиков резервуара сбрасывается при выходе из диалога, исправлено;
- Материал анкерных болтов при открытии старого файла импортировался как "лист", исправлено;
- При некоторых файлов предыдущих версий патрубки собираются в центре крыши, исправлено;
- Исправлена работа кнопки "Суммарная прибавка к толщине патрубка резервуара";
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
Модуль «ПАССАТ-РЕЗЕРВУАРЫ
- Исправлена проблема с отсутствием свойств материала анкерных болтов при повышенных температурах;
БД МАТЕРИАЛОВ и стандартных элементов
- Оптимизирована и ускорена проверка при размещении большого числа штуцеров в обечайке;
- В диалоге данных седловой опоры был лишний параметр \( H_{2} \) исправлено;
- В краткий отчет добавлен вывод момента затяжки крепежа;
- Скорректирован расчет седловой опоры по ASME (для составного корпуса неверно определялась расчетная длина);
- При открытии диалога вертикальных стоек отчет сбрасывался, исправлено;
- Доработан расчет характеристики B при малоцикловой прочности;
- В списке литературы появлялись лишние позиции, исправлено;
- Исправлены эскизы и построение 3D-модели штуцеров в соответствии с ГОСТ 34233.3 (параметр \( l_{1} \) при наличии накладных колец);
- Исправлена формула проверки расчетной длины штуцера при действии нагрузок;
- Жесткая связь ошибочно учитывалась в расчете давления испытаний, исправлено;
- Исправлен ряд ошибок в расчете опорного узла юбки по D.Moss, Bednar;
- Оптимизирован и многократно ускорен расчет высших частот колебаний;
- Исправлено падение в некоторых случаях при размещении штуцера на плавающей головке;
- Доработано построение 3D-модели расширителя с боковиной-сильфоном;
- Доработан расчет опорных стоек и их анкерных болтов в условиях сейсмики;
- Межосевое расстояние заглушек по TMM-25-01-06 в базе указано неверно, исправлено;
- Толщина тарелки фланца t по ASME (выступ-впадина) неверно бралась из базы данных по ГОСТ 33259, исправлено;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
Модуль «ПАССАТ-СЕЙСМИКА
БД МАТЕРИАЛОВ и стандартных элементов
- При экспорте моделей в форматы твердотельной геометрии названия тел передавались в непонятной кодировке, исправлено;
- Исправлено падение программы при некорректном задании смещения верхней площадки;
- При расчетах по ASME скорректирован учет прибавок \( c_{1} \), \( c_{2} \), \( c_{3} \) при расчете наружных и внутренних диаметров;
- Добавлен расчет высших форм колебаний с оценкой периода по табл.1 ГОСТ 34283-2017;
- Исправлена работа опции "Одинаковая затяжка" для трубных решеток;
- При моделировании многоярусных теплообменников в некоторых конфигурациях нагрузки не передавались корректно на фундамент. Исправлено;
- Для прокладок ПУТГм доработаны свойства 6-го изменения;
- При импорте материала из файла улучшена обработка коллизий;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
БД МАТЕРИАЛОВ и стандартных элементов
- Обнаружено дублирование отчетов в некоторых случаях, исправлено;
- Для двух опорных лап добавлено уведомление при наличии внешнего изгибающего момента;
- Добавлена обработка случая с отрицательной болтовой нагрузкой для фланцев;
- Исправлен экспорт опорных юбок в xml, что позволяет открывать их в программе Штуцер МКЭ;
- Доработана проверка сферической крышки плавающей головки (в некоторых случаях выводилось избыточное сообщение о нарушении прочности);
- Исправлена работа опции "Одинаковая затяжка" для трубных решеток;
- В версии 3.02 не были учтены изменения в стандартах, касающиеся свойств прокладок ПУТГ и ПУТГм. Исправлено;
- Для прокладок ПУТГм добавлены свойства 6-го изменения;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
БД МАТЕРИАЛОВ и стандартных элементов
- Исправлена отрисовка реверсных фланцев (в некоторых случаях отсутствовала прокладка);
- Исправлены атрибуты материала у фланцев со свободными кольцами;
- При изменении расчетной температуры крышки с несколькими случаями нагружения в окне "Групповое редактирование данных" не изменяется значение температуры, исправлено;
- Исправлен подбор крепежа в интерфейсе отъемных крышек;
- Плотность в общих данных и температура в таблицах случаев нагружения всегда округлялась до 3 знаков, независимо от пользовательской настройки - исправлено;
- Добавлен расчет прямоугольных присоединений по WRC-107(537) для полусферических днищ;
- В некоторых случаях для отъемных крышек опция "Одинаковая затяжка" не работала корректно, исправлено;
- Исправлена отрисовка тарелок (в некоторых конфигурациях модели тарелки изображались перевернутыми);
- В результатах расчета опоры колонного аппарата с несколькими расчетными режимами для второго и последующих режимов выводилась расчетная температура Т = 0 \( ^oC \), исправлено;
- Доработан расчет стыка с опорой по АТК 24-200-04-90 (чтобы расчет не прерывался при невозможности рассчитать свойства материалов);
- В некоторых случаях в теплообменнике с U-образными трубами не хватало расчета кожуха в условиях испытаний, исправлено;
- Убраны избыточные проверки по п.5.5.4 ГОСТ 34233.7;
- В теплообменнике с U-образными трубами не хватало раздела "Трубный пучок", исправлено;
- Не выводился расчет сильфона на расширителе, исправлено;
- Исправлено обозначение толщины тарелки фланца на трубной решетке с 8-гранными прокладками;
- Фланцевое соединение при нажатии кнопки "принять как первое " не копировало расчетные температуры, доработан алгоритм;
- Исправлена опечатка в выводе формулы нагрузки на фундамент \( Q_{max} \);
- В некоторых случаях не удавалось подобрать крышку совместно с фланцем, исправлено;
- Не выводился в таблицу предел ползучести и длительной прочности для некоторых материалов по EN 10213-2, исправлено;
- Продолжена работа по приведению базы данных по материалам ASME в соответствие с редакцией 2019 года;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
Модуль «ПАССАТ-РЕЗЕРВУАРЫ
БД МАТЕРИАЛОВ и стандартных элементов
- Исправлена проблема с отрицательными опорными усилиями в сборках;
- Восстановлена работа опции "не экспортировать изоляцию и футеровку";
- Исправлена работа конвертера в 3D-форматы (не выполнялось перестроение модели перед экспортом);
- В англоязычной версии исправлены заголовки малоцикловых данных для фланцев;
- При расчете фланцевого соединения в составе модели опция "равная затяжка" в некоторых случаях игнорировала внешние нагрузки, исправлено;
- Кольца жесткости не учитывались в дочерних элементах сборок, исправлено;
- Исправлена проблема, появившаяся в версии 3.02 с передачей давления в перегородке;
- Исправлено перестроение U-образной рубашки;
- Доработана проверка "замкнутости" сосуда при применении фланцевых поворотных заглушек и перегородок;
- Оптимизирована работа с таблицей случаев нагружения (добавлена синхронизация с данными элементов, включено множественное выделение);
- Исправлены опечатки в отчете опорного узла;
- В отчете теплообменника с плавающей головкой исправлена битая ссылка на трубный пучок;
- Сбрасывались температуры деталей фланца трубной решетки, исправлено;
- Восстановлена передача нагрузок на кожух теплообменника с плавающей головкой и U-трубами;
- В диалоге плавающей головки не удавалось задать прибавку \( c_{p} \), исправлено;
- В трубных решетках не полностью выводилось обозначение материала, исправлено;
- Добавлена проверка толщин решеток в диалоге теплообменника;
- Некоторые конфигурации штуцеров приводили к исчезновению модели на экране, исправлено;
- В базе данных не хватало некоторых свойств для материала SB-166, исправлено;
- Исправлена работа базы данных при совместном выборе плоской крышки и фланца;
- Исправлены опечатки в базе данных фланцев (фланец 800-2,5-01-1-В ГОСТ 33259-2015, фланец1-900-2,5 и 1-900-4,0 ГОСТ 28759.3-9)
- Свойства материала SA-387 Gr.11 Cl.2 изменились в редакции 2019 года, база данных приведена в соответствие;
- В библиотеку профилей добавлены двутавры и швеллеры по EN 10365:2017
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
Модуль «ПАССАТ-РЕЗЕРВУАРЫ
БД МАТЕРИАЛОВ и стандартных элементов
- Исправлена проблема с потерей устойчивости решения некоторых моделей при определении нагрузок в элементах, возникшая в версии 3.02;
- Исправлена проблема с температурой стенки в районе кольца жесткости, возникшая в версии 3.02;
- При расчете модель не перестраивалась автоматически в режиме максимальной точности (проблема возникла в версии 3.02). Исправлено;
- Уточнены расчетные нагрузки на анкерные болты седловых опор;
- Исправлена сводная таблица результатов штуцеров (в английской версии отсутствовала одна колонка);
- Исправлен внешний вид подъемных ушек;
- Снят запрет на расчет температур деталей фланцевого соединения при наличии закладной детали;
- Добавлена возможность индивидуального задания температур деталей фланцевого соединения по расчетным режимам;
- Из расчета управляющей толщины \( t_{g} \) для MDMT исключена прибавка;
- Уточнен расчет объема межтрубного пространства для теплообменника с плавающей головкой, U-образными трубами;
- Добавлен расчет момента затяжки шпилек плавающей головки (конфигурация с полукольцами);
- Исправлено неожиданное падение программы при расчете теплообменника в составе колонны;
- Дополнительный расчет анкерных болтов по МДС 31-4.2000 исключён;
- Исправлена проверка анкерных болтов в условиях сейсмики (не все расчетные случаи корректно проверялись);
- Удалена избыточная таблица нагрузок на анкерный болт;
- Для материала 09Г2С ползучесть учитывалась, начиная с 375 градусов. Исправлено;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
Модуль «ПАССАТ-СЕЙСМИКА»
БД МАТЕРИАЛОВ и стандартных элементов
- Реализован расчет модели в нескольких случаях нагружения, с возможностью изменять рабочую среду, её плотность, давление, температуру;
- Реализован в соответствии с ASME VIII-1 расчет минимальной температуры применимости материала (MDMT) и необходимости дополнительных испытаний на ударную вязкость;
- Добавлен учет сейсмических нагрузок по EN 1998, ветровых нагрузок по EN 1991;
- Добавлены новые элементы:
- Кольцевая опора вертикального аппарата по EN 13445-3;
- Плоское днище с радиальными ребрами, исполнение 3 (отъемная крышка);
- Седловая опора с полным охватом;
- Добавлен ряд новых расчетов:
- Укрепление отверстий по ASME VIII-2;
- Расчет опорных юбок по ASME VIII-1, ASME VIII-2, EN 13445-3;
- Расчет опорных узлов юбки по Bednar, D.Moss, EN-13445-3;
- Расчет сферических отъемных днищ по ASME VIII-2;
- Добавлена возможность присоединять несколько групп опор к вертикальному аппарату;
- Добавлены новые фичи для седловых опор:
- возможность переворачивания седловых опор сверху вниз, для моделирования опирания на сосуд;
- их присоединение к дочерним элементам аппарата;
- возможность связывать опоры друг с другом при помощи жесткой связи и формировать двухъярусные опоры полного охвата;
- добавлена опция "без расчета", когда нужно нарисовать детально седловую опору, а расчет не требуется;
- возможность переворачивать несимметричные опоры зеркально;
- Добавлена возможность задавать выпуклые днища по наружному диаметру;
- В диалог размерностей добавлены кнопки "Системы единиц";
- Добавлено более внятное разъяснение ошибок решателя;
- Добавлен перевод типовых заготовок в обозначении материала на текущий язык интерфейса;
- Добавлена классификация изменений при редактировании модели, чтобы не перестраивать модель целиком (перестраиваются только те элементы, которые затронуты изменениями);
- Доработан функционал диалога группового редактирования температур, теперь он позволяет редактировать и другие данные (толщины, минусовые допуски, коррозионные прибавки);
- Добавлен учет плакировки согласно ASME VIII-1, ASME VIII-2;
- Для днища с радиальными ребрами добавлена возможность передавать осевую нагрузку как внешнюю;
- Для элемента "Жесткая связь" добавлены опции вычисления жесткости: Абсолютная; По сечению; Вручную;
- Для элемента "Закрепление" добавлена возможность задания податливого закрепления по степеням свободы;
- Для элемента "Сборка" добавлены варианты позиционирования: В системе координат модели; По началу родительского элемента; По концу родительского элемента;
- Для плоских крышек высокого давления добавлена возможность расчета по ГОСТ 25215-82;
- В отчете исправлена картинка с расчетной схемой площадки горизонтального сосуда;
- Для всех конфигураций штуцера добавлена возможность задавать коррозионную составляющую прибавки \( c_{s1} \);
- При определении категории по ТР ТС 032 при сосуде под наружным давлением бралось отрицательное "p" и отрицательное произведение V\( \times \)p, исправлено;
- Добавлена экспресс-оценка температур различных элементов юбочной опоры:
- по рекомендациям АТК 24.200.04-90;
- на основании решения одномерного уравнения теплопроводности;
- Добавлена конфигурация плавающей головки с внешним уплотнением (тип D);
- Добавлена возможность задания расширителя с сильфонными боковинами, с учетом их податливости по формулам для сильфона;
- Добавлена возможность задания сильфона с цилиндрическим участком на наружном диаметре;
- Добавлена возможность задавать кожух по наружному диаметру;
- Для трубных пучков, заданных в "Конструкторе", добавлена связь параметров размещения \( t_{x} \), \( t_{y} \) с шагом труб \( t_{p} \);
- Для плавающих головок теплообменников добавлена возможность выбора стандартных эллиптических днищ;
- Уточнен расчет объема межтрубного пространства с учетом вытеснения продукта деталями теплообменника;
- Исправлена ошибка в расчете максимальной расчетной суммарной нагрузки на фундамент (\( Q_{max}^* \));
- Многократно ускорена работа базы данных стандартных обечаек, труб;
- Создана база данных по материалам прокладок;
- Добавлены материалы прокладок по стандартам (в дополнение к уже имеющимся):
- ASME VIII-1,2
- EN 13445-3
- Создана база данных по резьбам крепежа, добавлены стандарты:
- ГОСТ 24705-2004
- ASME B1.1-2003
- ISO 68-1:1998
- ГОСТ 34233.4
- ОСТ 26-2040-96
- База данных по резьбам анкерных болтов унифицирована с крепежом;
- Для материалов по ГОСТ 34233.1 добавлена оценка ползучести по горизонтальной черте;
- Добавлен расчет свойств для китайских материалов (по их таблицам допускаемых напряжений);
- Добавлены трубы по ГОСТ 33229 (Трубы для котельного и теплообменного оборудования);
- Модифицирована база данных сильфонных компенсаторов по ОСТ 26-01-1505-76;
- Добавлены поворотные заглушки по АТК 26-18-5-93, Т-ММ-25-01-06, ASME B16.48-2015;
ГЛАВНЫЕ нововведения
ИНТЕРФЕЙС программы
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
БД МАТЕРИАЛОВ и стандартных элементов
- При вычислении давления испытаний не учитывалось изменение свойств из-за присутствия сероводородной среды. Исправлено;
- В некоторых случаях некорректно выводился отчет для группы колец. Исправлено;
- Доработана проверка растягивающих нагрузок в опорных стойках;
- Кожух теплообменника с плавающей головкой не считался от внешних нагрузок, исправлено;
- Исправлена формула для вычисления величины \( \beta_{n} \) в новой редакции ГОСТ34233.7;
- В некоторых случаях категория свойств по толщине определялась неправильно. Исправлено;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
БД МАТЕРИАЛОВ и стандартных элементов
- Исправлена проверка коллизии штуцера и фланцевой бобышки;
- При расчете фланцевой бобышки на днище проверка величины \( H_{3} \) избыточен, исправлено;
- Исправлен расчет укрепления отверстия с отбортовкой при малом радиусе скругления;
- В редких случаях программа “не видела” нагрузки, приложенные на штуцера колонны, исправлено;
- Исправлено поведение диалога юбки, расположенной на коническом переходе;
- В некоторых конфигурациях теплообменников с плавающей головкой некорректно учитывалась масса трубного пучка. Исправлено;
- Исправлена проблема при открытии модели резервуара РВС, содержащей пользовательский материал;
- Для резервуара РВС не работала функция копирования-вставки материала, исправлено;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
БД МАТЕРИАЛОВ и стандартных элементов
- Исправлена отрисовка и проверка колец жесткости, установленных на конусе (для ограничения расчетной длины);
- Фланцевая бобышка при отрисовке не реагировала на позиционный угол \( \theta \), исправлено;
- Исправлены проблемы с отрисовкой опорных лап на коническом переходе;
- Исправлена несущественная ошибка в алгоритме расчета допускаемого давления для конического днища;
- Исправлена проблема с расчетом допускаемых напряжений для штуцера при расчете по ASME VIII-2;
- Исправлена несущественная погрешность при расчете среднего радиуса выпуклого днища в месте врезки штуцера;
- В отъемных плоских крышках некорректно работала опция "переставить поверхности", исправлено;
- Для плоского днища с ребрами в сводной таблице выводилась неактуальная расчетная толщина, исправлено;
- При изменении температур списком не выставлялся признак модификации файла;
- При наружном давлении расчет штуцеров по EN 13445-3 не выполнялся, исправлено;
- При расчете на резонанс перепутаны цвета Vimax/Vicrit;
- Исправлен ряд проблем с расчетом штуцера в плавающей головке;
- Доработан расчет допускаемых напряжений для элементов теплообменника при наличии двух сред с разной коррозионной активностью;
- Таблица напряжений не всегда реагировала на опцию High Stress, исправлено;
- В БД материалов не проставлена плотность 44Fe-25Ni-21Cr-Mo;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
БД МАТЕРИАЛОВ и стандартных элементов
- Исправлена проблема с отображением опции “High Stress” в диалоге выбора материалов;
- При расчете штуцера в составе колонны неверно оценивался его худший расчетный случай, исправлено;
- Доработан расчет критерия устойчивости обечайки между седловыми опорами по ASME;
- В обозначение материала добавлен тип заготовки;
- Исправлен вывод расчетного сейсмического момента в таблицу суммарных нагрузок;
- Кнопка “Принять фланец камеры как фланец кожуха” не копировала данные фланцев по ASME, исправлено;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
- Исправлен коэффициент запаса при расчете титановых сплавов в условиях испытаний;
- Исправлены опечатки в расчете крышки высокого давления;
- В отчет добавлен номер обновления текущей версии;
- Исправлены опечатки в отчете по площадке обслуживания;
- Исправлены ссылки на отмененный ГОСТ в расчете фланцев;
- Из отчета убрана информация о материале фундамента (бетон);
- Технологические рекомендации к толщинам элементов опорного узла оформлены в виде уведомлений;
- В расчете отъемных плавающих головок брались свойства материалов по умолчанию, исправлено;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
- Исправлен расчет допускаемых напряжений для элементов, присоединенных к внутренней части штуцера (не реагировали на коррозионную среду);
- Исправлена ошибка – расчет для аустенитных сталей при наличии коррозионной среды проводился как для углеродистых;
- Для комбинированного фланцевого соединения ("Плоский"-"С кольцом") исправлен расчет податливости;
- При расчете сферического неотбортованного днища в сочетании с коническим переходом добавлен учет угла наклона стенки;
- При расчете сферического неотбортованного днища добавлен учет прибавок к толщине смежного элемента;
- Исправлен расчет напряжений в сварном шве для штуцера по ASME div.2;
- Добавлен поворот плиты опорной стойки на угол \( \omega \);
- Исправлено падение программы при построении равнопроходного тройника;
- В аппаратах с U-образными трубами или плавающей головкой добавлена проверка прочности труб;
- Добавлена возможность задать изоляцию и футеровку для расширителя;
- При расчете трубных решеток по ASME div.1 удалены избыточные расчеты при \( P_{s}=P_{t}=0 \);
- Исправлены опечатки в отчете юбки;
- Исправлено значение предела текучести для стали 09Г2С КП245 при 20 \( ^oC \);
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
Модуль «ПАССАТ-КОЛОННЫ»
БД МАТЕРИАЛОВ и стандартных элементов
- Исправлена проверка прочности фланцев с прямой втулкой;
- Доработан расчет элементов по WRC-107/537 (врезок, площадок присоединения). Добавлен учет ползучести. Допускаемые напряжения берутся в соответствии с нормативом несущего элемента;
- В торосферических днищах добавлен пересчет радиуса отбортовки \( r_{1} \) с внутреннего на наружный;
- Исправлена проверка отбортовки торосферического днища;
- Добавлен автоматический расчет величин \( d_{4} \), \( l \), \( \alpha_{2} \) в диалоге опор-стоек;
- Исправлено построение футеровки во фланцах;
- Исправлена работа распределенных нагрузок на днищах;
- Исправлены опечатки в RTF-отчетах;
- Исправлены допускаемые напряжения с учетом сероводородной среды при \( T \) > \( t_{пр} \);
- Давление в элементах дочерней сборки не распространялось автоматически на родительский элемент, исправлено;
- Исправлено поведение колец жесткости на расширителе (проблемы с отрисовкой);
- Добавлен расчет толщины трубной решетки в зоне перфорации для теплообменников с плавающей головкой, без перегородки;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
- Исправлены нечитаемые символы в RTF-отчетах, при работе на Windows 7;
- В модель резервуара добавлены элементы стандартного сосуда (обечайки, днища);
- При проверке врезок в резервуар толщина несущей стенки выводится с ошибкой (расчет не пострадал). Исправлено.
БАЗОВЫЙ модуль
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
- Исправлена работа со стилями в RTF-конвертере;
- Исправлено отображение площадки обслуживания на U-образных рубашках;
- Добавлен вывод материала цапфы в отчет;
- Исправлен учет плакировки в расчетах по ASME (пока расчет делается по основному слою, в дальнейшем будут учтены рекомендации норматива);
- Введен учет коррозии при расчете седловой опоры по ГОСТ 34233.5;
- Убрана избыточная проверка нулевой толщины стенки смежного элемента при расчете соединения фланец + плоская крышка;
- Добавлена опция "переставить уплотнительные поверхности" для плоской крышки;
- Добавлено уведомление согласно ГОСТ 34233.9 при наличии смещения нейтральных поверхностей в соединении юбки с корпусом;
- В конструктор трубных пучков АВО добавлена статистика по трубам;
- Исправлен учет сероводородных сред в разделённых объемах;
- Повышена устойчивость программы при установке опор в зоне переходной обечайки теплообменного аппарата;
- Исправлены некоторые опечатки при расчете свойств материалов;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
БД МАТЕРИАЛОВ и стандартных элементов
- При оценке давления испытаний исключены элементы, присоединенные к внутренней части штуцера;
- При расчете сосуда на седловых опорах, с несколькими полостями, возникали проблемы с передачей информации о наличии коррозионной среды в элементах. Исправлено;
- При некоторых сочетаниях исходных данных внешние нагрузки не передавались на элементы корпуса и фундамент. Исправлено;
- Исправлены опечатки в общих данных;
- Повторно доработан выбор размеров фланца трубной решетки;
- Исправлены проблемы при выборе материалов болтов по нормативам EN;
- При запуске на зарубежных ОС диалог выбора языков выдавался на русском. Исправлено;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
БД МАТЕРИАЛОВ и стандартных элементов
Программа установки
- Для материалов по ASME исправлен учет сероводородной среды;
- Исправлен некорректный расчет радиуса в некоторых типах плавающих головок (сферический);
- Доработан выбор размеров фланца трубной решетки (фланец решетки интерпретируется как фланец, приварной встык).
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
БД МАТЕРИАЛОВ и стандартных элементов
- Исправлен расчет штуцеров с вварным кольцом (учет кольца как утолщения стенки);
- В отчеты фланцев добавлен вывод информации о шайбах;
- Проверка параметра “e” для врезок в торосферические днища переделана с запрета на предупреждение;
- В некоторых случаях при открытии старых файлов материал элементов сбрасывался на Ст3. Исправлено;
- Исправлены незначительные опечатки в расчете плавающих головок;
- В некоторых случаях при расчете пучков АВО программа падала. Исправлено;
- Добавлен учет количества циклов пуск-остановка в расчете трубных пучков АВО;
- При учете сейсмики момент в элементы передавался без коэффициента 1.25. Исправлено;
- Исправлен расчет допускаемых напряжений для стандартных материалов стенки резервуара;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
- Добавлена возможность присоединения закрепления к приварной площадке ;
- Присоединенная металлоконструкция давала пустой отчет, исправлено;
- Исправлена проблема с расчетом заполнения при гидроиспытаниях, появившаяся в версии 3.1.0.1;
- Исправлена опечатка в оценке температурных напряжений фланцев (100°C вместо 120°C);
- Исправлена проблема с удаленным доступом к ключу из иных часовых поясов (для демонстрационной версии программы);
- Исправлен расчет трубной решетки в некоторых конфигурациях по ASME (принимался диаметр A=0);
- Исправлена ошибка в проверке плавающих головок;
- Исправлена проверка числа опорных лап по EN;
- Добавлена проверка толщины днища в зависимости от объема резервуара по п.6.1.3.3 ГОСТ 31385-2016;
- Исправлен пересчет внутренних/наружных диаметров в диалоге штуцера при выборе из БД;
- Исправлено поведение базы данных при выборе фланцев трубных решеток в некоторых сочетаниях;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
Модуль «ПАССАТ-СЕЙСМИКА»
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
БД МАТЕРИАЛОВ и стандартных элементов:
- Доработана проверка данных поворотной заглушки (перенесена в диалог заглушки);
- Добавлена проверка – при расчете конических переходов по EN соседние элементы могут быть только цилиндрическими обечайками;
- Уточнен расчет эффективного диаметра конической обечайки по формуле (108) ГОСТ 34233.2;
- Исправлены проблемы с передачей давления на соседние элементы за эллиптической перегородкой;
- Исправлена оценка в расчете сильфонного компенсатора, 2[σ] вместо 2,5[σ]
- Доработана проверка предупреждений по ГОСТ 34347 п.3.2.9 для конических днищ;
- При задании прибавок с2, с3 в переходной обечайке теплообменника они сбрасывались на 0 после расчета, исправлено;
- Изменен алгоритм расчета отъемной выпуклой крышки плавающей головки (для приварного встык фланца, для днища с короткой отбортовкой);
- В некоторых случаях при расчете вертикальных аппаратов нагрузки на опоры определялись избыточно, исправлено;
- На диаграммах в сейсмике вертикальных сосудов не видны названия графиков, исправлено;
- Добавлен минусовой допуск по ASME SA480, ASME BPVC.II.A [недоступно при авто.обновлении];
- При расчете теплообменников по ASME не работал выбор стандартных фланцев для трубных решеток, исправлено;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
Модуль «ПАССАТ-СЕЙСМИКА»
БД МАТЕРИАЛОВ и стандартных элементов:
- Исправлен расчет косынок кольцевой опоры (My);
- Доработан расчет опорных стоек на обечайке: вывод полученных нагрузок производится даже при нарушении ограничений методики;
- Исправлена проблема с падением программы при попытке посчитать болты при высокой температуре;
- Исправлена проблема с избыточным расчетом поворотных заглушек;
- Отрисовка конического днища без укрепления падала в режиме OpenGL, исправлено;
- При проверке краевой зоны отъемного днища (s3) не нужно учитывать прибавку, исправлено;
- В некоторых случаях при сохранении модели терялся материал шайб, перегородок. Исправлено;
- Исправлено перестроение модели при переключении группы колец “Внутренние->Наружные”;
- Исправлена проверка п.3.2.9 ГОСТ 34347-2017;
- Доработана проверка размещения перегородок межтрубного пространства;
- Доработан алгоритм проверки исходных данных некоторых плавающих головок;
- Опция “Одинаковая затяжка” в некоторых случаях была не видна в параметрах крепежа трубных решеток, исправлено;
- Исправлена ошибка в определении наихудшего сочетания давлений в новых типах плавающих головок;
- Исправлен расчет гидростатического давления в режиме испытаний;
- В окне общих данных оказалась скрыта ячейка с сейсмичностью, исправлено;
- В БД стандартных материалов не находились свойства некоторых сталей, исправлено;
- Во фланцах с уклоном 1:2,5 в БД не было цилиндрического участка, добавлен [недоступно при авто.обновлении];
- Исправлена ошибка при выборе цапф по ГОСТ 13716 [недоступно при авто.обновлении];
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
Модуль «ПАССАТ-КОЛОННЫ»
БД МАТЕРИАЛОВ и стандартных элементов:
- Во фланцевом соединении добавлена опция “Поворотная заглушка” с расчетом защемленного плоского днища;
- Добавлен расчет жесткой связи на прочность/устойчивость от осевой нагрузки;
- Добавлены новые элементы:
- Сильфонный компенсатор;
- Опоры-лапки горизонтальных аппаратов;
- Металлоконструкция;
- Штуцер в плавающей головке теплообменника;
- Площадки обслуживания для горизонтальных аппаратов;
- Виртуальная перегородка;
- Добавлен расчет обечаек от действия седловых опор и опор-лап по EN 13445-3;
- Команды Отменить/Вернуть оформлены в виде выпадающего списка с пояснениями;
- Добавлена опция “Без перестроения модели”;
- Добавлена кнопка управления отображением площадок обслуживания;
- Добавлена возможность выбрать в списке сразу несколько элементов для удаления;
- Исправлено поведение программы при просмотре свойств материала без его изменения;
- Добавлена возможность задания по наружному диаметру для некоторых элементов (цилиндрическая обечайка, штуцер);
- Добавлены конфигурации несимметричных седловых опор с 4 и 5 ребрами;
- Добавлена возможность построения седловых опор с наклонными ребрами;
- Для пологого конического днища добавлена конфигурация “Без укрепления”;
- Добавлена опция “Вычет гидростатики при расчете пробного давления”;
- Для штуцера добавлена опция “Смещенный” для конического перехода по аналогии с цилиндрической обечайкой;
- Добавлен расчет площадей поверхности элементов;
- Добавлена возможность сконвертировать файл из формата ПАССАТ в формат XML в silent-режиме.
- Исправлен расчет коэффициентов жесткости комбинированного фланцевого соединения;
- Скорректирован расчет температуры элементов фланцевых соединений в режиме “Авто”;
- Добавлен расчет взаимовлияющих штуцеров по EN 13445-3;
- Доработан расчет элементов конического сопряжения по ASME div.II, исправлены ошибки и печатки;
- Улучшено построение конического перехода на малый диаметр (добавлен сварной шов);
- При расчете штуцера с отбортовкой добавлена проверка r < sp;
- Добавлен вывод нагрузок на фундамент вертикального аппарата;
- В отъемных плоских крышках с овальной прокладкой добавлен учет глубины канавки (s2’) при расчете крышки;
- Добавлены дополнительные проверки по ГОСТ 34347-2017;
- Переработан расчетный модуль колонных аппаратов, теперь появилась возможность строить совместные эпюры “Нагрузки+Ветер”, “Нагрузки+Сейсмика” в двух плоскостях с учетом знаков, а также определять реакции закреплений в различных расчетных случаях;
- Добавлена опция “Конический переходный участок опоры”;
- Добавлен расчет ветровых и сейсмических нагрузок по ГОСТ 24756-81;
- Добавлены различные варианты конфигураций плавающих головок::
- Приварная (с эллиптическим/торовым днищем);
- С фланцем (плоским/приварным встык) и отъемной крышкой (эллиптический, сферической);
- С зажимом и фланцем (плоским/приварным встык).
- Добавлена опция “Конструктор трубных решеток АВО”;
- Добавлена проверка перегородок межтрубного пространства по ГОСТ 31842 табл.2;
- Добавлена опция “Расчетное давление действующее на решетку”, для ТО с плавающей головкой и U-образными трубами;
- Добавлен расчет толщины решетки плавающей головки;
- Добавлена опция “Резьбовая пробка” в сварной камере АВО;
- Добавлено примечание по ГОСТ 34233.7 п.6.3.6;
- Добавлено моделирование нескольких перегородок, заданных в конструкторе трубного пучка;
- Добавлена возможность приложения нагрузок к кожуху теплообменника;
- Добавлена возможность присоединения опоры к переходной обечайке U-образного теплообменника;
- База данных материалов резервуара объединена с общей библиотекой по признаку листовых заготовок;
- Существенно переработан расчет допускаемых напряжений для материалов по ГОСТ, ASME div.I, ASME div.II, EN:
- Добавлена опция “High stress“ для оценки напряжений по ASME;
- Добавлена опция Class I/ Class II;
- Оценка допускаемых напряжений производится по-разному в зависимости от норматива расчета и норматива материала (материал по ГОСТ/ASME div.I/ ASME div.II/EN/пользовательский; расчет по ГОСТ/ASME div.I/ ASME div.II/EN);
- Добавлен учет ползучести по-разному в различных расчетных нормативах;
- Добавлена возможность настройки расположения сетевой базы данных c материалами пользователя; добавлена синхронизация и разграничение доступа к ней;
- Добавлены материалы по EN 10095, EN 10302;
- Добавлены фланцы по ГОСТ 33259 с уклоном 1:2.5;
- Добавлены отводы по EN 10253-2-2007;
- Добавлены отводы по большому количеству нормативов;
- Добавлен выбор диаметра проточки по диаметру впадин резьбы с различным шагом, по ГОСТ 24705;
- Текстовые описания стандартных сечений заменены символами;
- Актуализирована база данных прокладок ПУТГ, ПУТГм;
- Добавлены сильфонные компенсаторы по ОСТ 26-01-1505-76;
ИНТЕРФЕЙС программы
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
БД МАТЕРИАЛОВ и стандартных элементов
- При расчете штуцера с отбортовкой при r < sp возникает ошибка, исправлено;
- Доработана проверка штуцера, размещенного на коническом днище в декартовых координат;
- В диалоге U-образной рубашки не видна ячейка шага спирали ts, исправлено;
- При выборе фланца из БД с установленной галочкой "переставить поверхности" толщины h', h'' тоже меняются местами - это неправильно, исправлено;
- Эффективная ширина уплотнения АВО по старому РТМ при bп > 15мм считалась неверно, исправлено
- Расчет АВО падал при очень большом числе трубок (>7000), исправлено.
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
- Исправлена размерность диаметра d0 в таблице штуцеров;
- Свойства материала седловой опоры брались при 20°C, правильнее брать при расчетной температуре. Исправлено;
- Скорректирован расчет штуцера высокого давления (средний ввод со сплошным проваром);
- Исправлен расчет заполнения штуцеров вертикального резервуара.
БАЗОВЫЙ модуль
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
- Уточнен расчет параметров прокладки в реверсных фланцах;
- Трубчатые опоры-стойки не считались на устойчивость в условиях испытаний, исправлено;
- Доработан алгоритм расчета нагрузок в отъемных крышках;
- Исправлена проблема с расчетом допускаемых напряжений для никелевых сплавов (в некоторых случаях происходило деление на ноль);
- Исправлена проблема с выводом пустой страницы проблемных элементов;
- Исправлен ряд опечаток и неточностей в расчетах днищ по ASME;
- Исправлена проблема с падением при создании теплообменника по ASME;
- Расчет на ветровой резонанс в условиях испытаний удален как избыточный, в условиях монтажа выполняется;
- Уточнен алгоритм расчета критической скорости ветра в условиях резонанса;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
Модуль «ПАССАТ-КОЛОННЫ»
- Исправлена проблема, из-за которой в некоторых случаях не удавалось задать штуцер на коническом днище в полярной системе координат;
- Формулировка параметра d0
- Параметр d0 в штуцере при наружном давлении считался неверно, исправлено;
- Исправлены графические артефакты при отрисовке некоторых типов плавающих головок;
- Исправлены опечатки в расчете неподвижных решёток;
- Устранено падение базы данных при попытке выбрать из неё комбинированный фланец (кольцо+приварной).
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
БД материалов и стандартных элементов:
- ГОСТ на ветровые нагрузки отсутствует в списке литературы, исправлено;
- В расчете по ASME div.II исправлен расчет допускаемых напряжений при испытаниях (0.95·Sy или 0.8·Sy);
- Исправлена ошибка релиза 3.0.0.11 в определении расчетной толщины стенки патрубка (двойной учет прибавки);
- Исправлены опечатки в расчете отъемной плоской крышки с отверстиями;
- Исправлена ошибка в формировании таблицы полостей, связанных со спиральным змеевиком;
- В решетках при автоматическом размещении труб в ячейках по 60° угол выдерживался не точно. Исправлено;
- Доработан алгоритм построения перегородок при очень большом числе труб (ранее мог приводить к падению программы из-за нехватки памяти);
- Исправлена проблема с заданием трубных пучков АВО;
- Уточнен алгоритм расчета критической скорости ветра в условиях резонанса;
- В некоторых случаях в расчет опорной юбки и на фундамент передавались не максимальные нагрузки. Исправлено;
- Нагрузки на опоры вертикального аппарата в условиях сейсмики в некоторых случаях распространялись на рабочие условия. Исправлено.
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-СЕЙСМИКА»
- Исправлена проблема с заданием трубных пучков АВО.
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
- Элемент “Закрепление” выдавал в условиях сейсмики сообщение “Файл не найден”, исправлено;
- Добавлен учет внешних нагрузок в отъемных крышках;
- При выводе расчета расчетная толщина штуцеров указывается без прибавки, а в табличке написано, что с прибавкой, исправлен расчет;
- Исправлен расчет заполнения элементов, присоединенных к внутренней стороне проходящего штуцера;
- Исправлена проблема с падением расчета некоторых моделей на сейсмику, появившаяся в релизе 3.0.0.10;
- Исправлена проблема с приложением ветровых нагрузок, расположенных ниже уровня грунта (#IND в отчете);
- Добавлена проверка толщины трубной решетки hp - cps - cpp > 0.
БАЗОВЫЙ модуль
Модуль «ПАССАТ-СЕЙСМИКА»
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
- Добавлен расчет штуцеров по EN 13445-3;
- Исправлена отрисовка седловой опоры по ASME;
- Уточнен расчет ряда параметров укрепления отверстия по ASME-1 (UG-37);
- Добавлен контроль толщины смежной обечайки для фланца, смежного конического перехода;
- Добавлен вывод нагрузок жесткой связи в любом случае, даже если стержень не рассчитывается;
- Исправлены картинки опорных лап в отчете;
- Исправлены опечатки в диалоге трубного пучка АВО;
- Некорректно считался на сейсмику теплообменник с пустой трубной частью, исправлено;
- В англоязычной версии БД стандартных элементов оставались русские надписи, исправлено;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
Модуль «ПАССАТ-СЕЙСМИКА»
БД материалов и стандартных элементов:
- Исправлена проблема, из-за которой на англоязычных машинах в некоторых случаях выдавалось сообщение “Невозможно сохранить файл”;
- Для футеровки добавлена опция “Присутствует в условиях испытаний/монтажа”;
- Доработан расчет обечаек по ASME VIII-2 с учетом изменений в редакции 2017 года;
- Уточнен алгоритм расчета штуцеров по ASME VIII-1;
- В диалог юбочной опоры добавлена ячейка с вычисленным расстоянием от края днища;
- При расчете разъемной камеры АВО толщина s6 бралась с учетом прибавок c1+c2+c3. Исправлено;
- Исправлен ряд опечаток в отчете по теплообменнику;
- Изменено ограничение на толщину перегородки кожухотрубчатого теплообменника: теперь она может быть больше ширины паза;
- Удален избыточный расчет перегородки в условиях испытаний;
- Добавлен автоматический расчет давления испытаний при расчете пробок;
- Исправлена проблема с пределом длительной прочности пользовательских материалов болтов;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
БД материалов:
- Исправлена проблема с отображением некоторых штуцеров на коническом днище;
- Исправлены проблемы в работе диалога сварных швов элементов высокого давления;
- Добавлены варианты присоединения конического перехода по ГОСТ 34233.2 рис. 29;
- Добавлена проверка по п.6.2.1.3 ГОСТ 34233.3;
- Переделана проверка литейных радиусов во врезках высокого давления;
- Добавлены кнопки выбора минусовых допусков плоских днищах, конических днищах, конических переходах;
- Добавлена возможность задать материал подкладного листа для седловых опор;
- Снято ограничение на экспорт врезок с отбортовками в Штуцер МКЭ;
- При некоторых сочетаниях данных выдавалось сообщение “Не найден файл”, исправлено;
- Исправлена незначительная ошибка в вычислении коэффициента B2 для конических переходов;
- Переделан учет осевой силы в критерии прочности для цилиндрической и конической обечайки;
- Исправлена проблема с U-образной рубашкой, которая в ряде случаев приводила к потере устойчивости решения;
- Исправлен ряд погрешностей и опечаток в расчетах элементов по ASME I, II;
- При расчете допускаемых мембранных, изгибных и общих напряжений для фланцев добавлен учет возможности ползучести;
- Центры тяжести крепежа фланцев определялись неверно, исправлено;
- Исправлены опечатки в отчете RTF (не хватало пробелов);
- Исправлены проблемы с отрисовкой патрубков на опорной обечайке;
- Добавлена коррозия анкерного болта;
- В площадках обслуживания добавлена проверка Ga ≥ Gs
- Исправлена проверка сварных швов во врезках камер;
- Исправлены ошибки в расчетах врезок в цилиндрические камеры АВО;
- Добавлена градация цветных сплавов (медный/алюминиевый);
- Добавлен учет коэффициента запаса nT=1.3 для аустенитных сталей по ASME;
- Разграничены таблицы допускаемых напряжений по отечественным и зарубежным документам, теперь таблица напряжений используется только при расчете по соответствующему нормативу. Для зарубежных документов больший приоритет имеет значение из таблицы, для отечественных – значение, полученное из механических характеристик;
- Доработан расчет допускаемых напряжений по ГОСТ – табличное значение теперь имеет высший приоритет;
- Добавлены материалы по РД 26-01-28-86 (в тестовом режиме);
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
БД стандартных материалов
- В некоторых случаях расчет нагрузок на опоры вертикальных аппаратов происходил с погрешностью, исправлено;
- Исключен расчет опор вертикальных аппаратов в условиях растяжения;
- Исправлен редкий баг с погрешностью вычисления массы металла рубашки;
- Доработано построение секторного отвода;
- Подключена база данных стандартных отводов (доступно только при переустановки из дистрибутива);
- Доработано построение и расчет узлов укрепления рубашек (добавлены утолщенные вставки из другого материала);
- В плоской отъемной крышке, коническом переходе расчет гидроиспытаний дублировался, исправлено;
- При копировании-вставке пользовательского материала его тип сбрасывался на сталь, исправлено;
- Исправлены опечатки в базе данных стандартных изделий – плоские крышки по АТК 24.200.02, фланцы DN3000 по ГОСТ 28759.2;
- Исправлено падение при попытке посчитать штуцер в коническом днище с приложенными нагрузками;
- Скорректирован расчет допускаемых напряжений по EN 13445-3 (уточнена градация по остаточному удлинению);
- С учетом последних изменений уточнены свойства материала 1.4571 EN10217-7;
- Изменена проверка геометрии прокладки, для случая, когда прокладка выходит за пределы гладкой контактной поверхности;
- Исправлен ряд опечаток в расчетах по ГОСТ и ASME;
- Добавлен учет уровня ПЗ/МРЗ в расчете нагрузок;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
- Добавлен учет шайб во фланцевых соединениях;
- Исправлены проблемы с редактированием изоляции отвода;
- Исправлено вычисление величины “e” для штуцера на торосферическом днище;
- В некоторых случаях при редактировании элемента сбивались общие данные, исправлено;
- Исправлена проблема с плакировкой штуцера (толщина стенки при редактировании увеличивалась);
- Скорректирован алгоритм передачи нагрузок в точку врезки штуцера;
- В U-образной рубашке при повторном расчете переставали отображаться проблемные элементы. Исправлено;
- Исправлена проблема с проверкой данных постамента, когда постамента нет;
- Исправлено ложное уведомление о проблемном элементе в расчете теплообменника по ASME VIII-I;
- Исправлены опечатки в расчете теплообменника;
- Исправлена проблема с падением программы при большом числе трубок и промежуточных перегородок;
- Для плавающей головки мог выводиться пустой отчет, исправлено;
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
- В некоторых случаях штуцер на коническим переходе отрисовывался неверно. Исправлено;
- Опорные лапы в модели выставляются по верхней грани листа, а должны по нижней. Исправлено;
- Доработан расчет седловых опор с учетом реакций со стороны закрепления;
- Исправлено падение расчета вертикальных стоек;
- Перегородка теплообменника не учитывалась в списке материалов. Исправлено;
- Убраны трубы из расчета давления испытаний АВО (слово “кожухотрубчатые” в ГОСТе признано ошибочным);
- В расчете теплообменника по ASME в некоторых случаях неверно берется диаметр трубной решетки. Исправлено;
- Добавлено построение и учет перегородок в трубном пространстве, учет опирания труб на кожух;
- В некоторых случаях по-прежнему приравнивались трубное и межтрубное давления. Исправлено;
- Не работал подбор изоляции в резервуарах. Исправлено;
- В расчете штуцера в стенке РВС коэффициент K1 принимался равным 0. Исправлено.
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
- В расчетное ядро добавлен учет трения в скользящих опорах;
- Доработан расчет седловых опор с учетом трения;
- Исправлено падение программы при редактировании распорных конструкций в кольцах седловой опоры;
- Исправлена ошибка в формировании отчета штуцера, размещенного на коническом днище;
- В некоторых случаях после расчета могла пропадать опция “Малоцикловая прочность”. Исправлено;
- При определении категории по ТР ТС брался заполненный объем, а не суммарный. Исправлено;
- Добавлено раздельное определение категории по ТР ТС по полостям аппарата с формированием таблицы;
- Исправлен расчет заполнения U-образной рубашки;
- При выборе стандартных днищ в U-образных рубашках не менялась высота и толщина днища. Исправлено;
- Исправлена опечатка при формировании RTF-отчета по расчету укрепления отверстия;
- Исправлена опечатка в названии СТО СА 03-003-2010;
- Исправлена ошибка в расчете отводов по ГОСТ 34233.2-2017;
- Изоляция с заданной массой выдавала в отчет нулевую плотность. Исправлено;
- Проверка применимости расчета штуцера по WRC-537 прерывает весь расчет. Исправлено;
- Исправлено построение штуцера на отъемной сферической крышке;
- Убрано предупреждение Xh для фланцев по ASME div.2;
- Уточнен расчет характеристик сечения равнополочного уголка;
- Исправлена ошибка в алгоритме, из-за которой при температурах выше предела применимости могли выдаваться свойства материалов, характерные для 20 градусов;
- Исправлены ошибки в алгоритме расчета днищ по ASME div.2;
- Добавлена кнопка выбора минусовых допусков на днище плавающей головки;
- В некоторых случаях при открытии старого файла U-образного теплообменника трубки перестраивались некорректно. Исправлено;
- Переработано формирование таблиц и эпюр нагрузок;
- Добавлено построение эпюр нагрузок для вертикальных аппаратов;
- Добавлен расчет опор-стоек на обечайке с учетом сейсмики;
- Исправлен сбой в расчете заполнения резервуара.
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
Модуль «ПАССАТ-СЕЙСМИКА»
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
- В базу данных добавлены фланцы для коррозионных сред по АТК 26-18-13;
- Добавлены материалы анкерных болтов по ГОСТ 1050-2013;
- Исправлено построение тарелок фланцев при переставленных уплотнительных поверхностях типа “шип-паз”;
- Исправлен вывод проверок для фланцев (добавлен учет коррозии);
- При определенном сочетании данных толщина эллипсоидного перехода менялась после расчета. Исправлено;
- Расчет сварного шва юбок приведен в соответствие с новой редакцией ГОСТа (добавлены размеры a1, a2);
- При оценке прочности конуса в сочетании с опорной юбкой неудачно выбирался диаметр расчетного сечения, что приводило к излишне консервативной оценке. Исправлено;
- Свойства материала патрубков опорной юбки брались при температуре днища (на расчет никак не влияет). Исправлено;
- В краткие отчеты добавлены картинки нагрузок на патрубки;
- Исправлено определение горизонтальных осевых реакций сосуда на седловых опорах.
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-СЕЙСМИКА»
- В некоторых случаях дочерние элементы перемещались в начало координат. Исправлено;
- Переделаны картинки внешних нагрузок на элементы;
- Добавлен вывод коэффициента при расчете отливок в коррозионной среде;
- Для фланцевого соединения шип-паз толщины тарелок неверно передавались в отчет. Исправлено;
- Исправлено пропадание пробелов в некоторых местах отчета;
- В оформлении фрейма оглавления удалена градиентная цветная полоса;
- Исправлен ряд ошибок и неточностей при определении напряжений в анкерных болтах опор вертикальных сосудов;
- В некоторых случаях расчет ветровых нагрузок генерировал ошибку. Исправлено;
- Дополнительный расчет юбочной опоры признан избыточным и удален;
- Добавлена проверка прочности сварного шва по п. 8.7 ГОСТ 34233.9–2017;
- Исправлено формирование таблицы полостей теплообменников;
- Исправлено определение параметров условного сосуда при расчете на сейсмику теплообменника с частичным заполнением.
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
Модуль «ПАССАТ-СЕЙСМИКА»
- Добавлен учет предельной температуры коррозионной активности по ГОСТ 34233.10-2017;
- В базу данных добавлены материалы: сталь 09Г2С КП 245 по ГОСТ 8479, сталь 20 КП 175, КП 195, КП 215 по ГОСТ 8479, сталь 10Г2 КП 215 ГОСТ 8479, КП 245 ГОСТ 4543, КП 265 ГОСТ 8731, КП 245 ГОСТ 8733
- Исправлено построение скругления конического перехода и днища;
- Исправлено размещение элементов на штуцерах змеевиков;
- Добавлен учет примечания 2 табл. 1 ГОСТ 34233.3-2017;
- Добавлена возможность присоединения бобышек к U-образным и цилиндрическим рубашкам;
- Доработаны проверки условий применимости различных разделов ASME VIII div.1 в части расчета крепления отверстий;
- Доработан расчет корпусов, опор колонных аппаратов по ГОСТ 34233.9-2017;
- Исправлен раздел исходных данных в штуцерах АВО;
- Исправлено построение трубных пучков, наклоненных на 45O;
- Исправлена ошибка в проверке – вакуум не должен превышать 0,5 кПа, а не 5 кПа.
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
- Реализован сборник ГОСТ 34233.1-2017…ГОСТ 34233.12-2017, ГОСТ 34283-2017:
- Учтены изменения и дополнения сборника ГОСТов по сравнению с ГОСТ Р 52857 1…12;
- Реализован расчет сейсмических и ветровых нагрузок по ГОСТ 34283-2017;
- Добавлен расчет отводов от внешних нагрузок по ГОСТ 34233.2;
- Добавлены новые элементы:
- Сборка аппарата;
- Жесткая связь;
- Врезка в камеру АВО (в том числе в боковые поверхности сварных камер).
- Добавлена проверка расположения штуцера на торосферическом днище (п. 5.1.3 ГОСТ 34233.3–2017)
- В базу данных стандартных элементов добавлен ОСТ 26-01-1298-81 (фланцы из титана), BS EN 10029-91 (допуски на горячекатаные листы).
- Добавлена возможность размещения штуцера на коническом днище в полярной системе координат.
- Добавлен поиск материала по параметру Type/Grade.
- Расширена таблица расчета заполнения: добавлена сводная графа с суммарным объемом сосуда и массой продукта, добавлен расчет объема и массы продукта по полостям.
- В диалоге U-образной рубашки добавлены кнопки подбора стандартного днища, обечайки, минусовых допусков.
- Скорректирован расчет допускаемых напряжений при расчете штуцеров и присоединений по WRC-537.
- При расчете монтажных цапф исключена проверка взаимного влияния, стрелки нагрузок сделаны чувствительными к знаку сил.
- Реализована возможность задавать камеры АВО независимо.
- Добавлена возможность присоединять дочерние элементы к патрубкам камер.
- Добавлен расчет сейсмических нагрузок по ГОСТ Р 55722-2013.
- Изменен алгоритм расчета условного диаметра эквивалентного вертикального сосуда.
ГЛАВНЫЕ нововведения
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
Модуль «ПАССАТ-СЕЙСМИКА»
- У штуцера не проходит проверка толщины вварной отбортовки, построение модели не всегда выполняется корректно. Исправлено.
- Исправлена ошибка в проверке данных плоской отъемной крышки по ASME.
- Добавлен вывод расчетного давления конического днища в краткий отчет.
- Исправлены проблемы при размещении штуцера на сферической отъемной крышке.
- Исправлена ошибка, из-за которой в некоторых формулах напряжений фланца не учитывалась прибавка “c”.
- В плавающих головках нет кнопок "размеры по ГОСТ" для фланцев и прокладок (англ. интерфейс). Исправлено.
- Добавлен вывод расчета на давление у сильфона, расположенного на расширителе.
- Опечатка в расчете опорного узла (напряжения сжатия бетона, коэффициент 2 вместо 3). Исправлено.
- Исправлена проблема с формированием краткого отчета резервуара
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
- В расчете напряжений несимметричного фланца с перевернутыми контактными поверхностями исправлена ошибка.
- Исправлена опечатка в расчете плоской крышки на малоцикловую прочность.
- В заголовке расчета торового днища по EN 13445 выводится английский текст. Исправлено.
- Не проводился расчет колонны в условиях монтажа при выборе расчета элементов по EN 13445. Исправлено.
- Исправлен сбой при выборе материалов стенки РВС.
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
- Добавлен расчет на сейсмику по AzDTN 2.3-1 (Азербайджан) для вертикальных и горизонтальных аппаратов, колонн, резервуаров;
- Налажен подбор теплоизоляции с помощью расчетного модуля программы "Изоляция" разработки НТП "Трубопровод";
- В базу данных материалов добавлены данные по ползучести и длительной прочности;
- Добавлен расчет по ASME VIII-II:
- выпуклых днищ
- цилиндрических обечаек
- конических переходов с узлами укрепления
- Добавлена возможность присоединять кольца к коническим обечайкам;
- Добавлен новый элемент "Реверсный фланец";
- Расширена база данных, добавлены следующие нормативы:
- СП 41-103-2000 (толщина и плотность теплоизоляции);
- ГОСТ 19256-73, ГОСТ 19258-73 (проточки стержней болтов);
- ТУ 5728-006-93978201-2008 изм.6 (прокладки ПУТГ), ТУ 728-013-93978201-2008 изм. 4 (прокладки ПУТГм);
- ГОСТ 21945-76, ГОСТ 22897-86, ГОСТ 24890-81 (трубы из титана);
- добавлен выбор климатологических данных по населенным пунктам;
- добавлены материалы по EN 10088-1:2014 … EN 10088-5:2014;
- добавлены материалы по СТ ЦКБА 005.2-2004;
- при выборе патрубков по ОСТ 26-2010-83 не хватало некоторых типоразмеров обечаек, исправлено.
- Добавлен расчет давления испытаний по ASME VIII-I UG-99(b), UG-99(b)36, UG-99(c), UG-100, PED 2014/68/EU[7.4];
- Улучшен вид оглавления отчета, добавлено интерактивное дерево;
- Добавлен вывод нагрузок на фундамент горизонтального аппарата в условиях сейсмики;
- Добавлен расчет нагрузки от тепловых деформаций для плоских крышек высокого давления по РД 26-01-168-88;
- Добавлен вывод информации по характеристикам полостей аппарата, если их несколько;
- Добавлена опция “Редактирование теплоизоляции списком”;
- Добавлен параметр точности расчета заполнения;
- В отчет добавлено уведомление, прикладывались ли нагрузки на штуцер как внешние;
- Формула расчетной ширины прокладки b0 в ASME-I и ASME-II немного различается, отражено в отчете;
- Опция фланца "Перевернуть поверхности" может менять толщину тарелки, но это не учитывалось в расчете. Исправлено.
- Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»:
- Исправлено построение трубной решетки, зажатой между фланцами, при использовании 8-гранных уплотнительных колец;
- При присоединении конического перехода к кожуху теплообменника с U-образными трубами неверно вычислялась толщина смежного элемента, исправлено.
- Модуль «ПАССАТ-КОЛОННЫ»:
- Для площадки обслуживания добавлена опция “Абсолютная нагрузка от материала”, если известна масса площадки;
ГЛАВНЫЕ нововведения
БАЗОВЫЙ модуль
- Для штуцеров на выпуклых днищах расчет напряжений в патрубке по WRC 297 делается неверно. Исправлено.
- Скорректировано условие применимости формул ГОСТ Р 52857.3 (независимо от наличия кольца должно оцениваться расстояние до патрубка).
- Исправлено падение программы при изменении модели после создания отчета.
- Исправлены мелкие погрешности алгоритма расчета штуцера по ASME VIII-1 UG-37.
- Уточнен расчет максимальных моментов от сейсмических нагрузок для участков колонны, расположенных ниже опоры.
БАЗОВЫЙ модуль
Модуль «ПАССАТ-КОЛОННЫ»
- Для проходящих штуцеров по ASME при Lpr2=0 продолжает выполняться проверка t > 0. Исправлено.
- В диалогах опор вертикальных аппаратов расчетный диаметр Dp выводился как наружный диаметр обечаек. Более правильно считать его как внутренний, исправлено.
- В некоторых случаях приравнивались параметры среды трубной и межтрубной зоны. Исправлено.
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
- Пункт 7 из предыдущего обновления признан неудачным и отменен;
- Снеговые нагрузки на резервуар приведены в соответствие с новой редакцией СП 20.13330-2016;
- В некоторых случаях не отображалась изоляция на крыше. Исправлено.
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
- В английской версии отъемной эллиптической крышки не работает кнопка "Фланец по НД". Исправлено.
- При выборе материала по ГОСТ 5520 в список попадают материалы, неподходящие по толщине. Исправлено.
- Небольшое улучшение в построении литых крышек АВО.
- Исправлена проблема с температурами при расчете температурной нагрузки Qt для трубной решетки U-образного теплообменника.
- В редких случаях при сохранении теплообменника приравнивались давления трубной и межтрубной зоны. Исправлено.
- В некоторых случаях при расчете штуцера не учитывалось гидростатическое давление от заполнения. Исправлено.
- При расчете по ГОСТ 31385-2016 изменен расчет минимально допустимой толщины стенки tpd.
- Добавлен учет веса теплоизоляции крыши при расчете прочности стенки.
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
- При выборе фланца из базы данных по ASME B 16.47 непонятно, выбирается Series A или Series B. Добавлено уточнение.
- Элемент, присоединенный к внутренней части штуцера, иногда оказывается в начале координат. Исправлено.
- Трубы по ГОСТ 33228-2015 не все доступны к выбору из базы данных. Исправлено.
- Исправлены проблемы при построении эллипсоидного перехода.
- Исправлена путаница в рисунках седловых опор: в некоторых местах параметр δ1 был обозначен до внутренней поверхности ребер, в некоторых - до наружной.
- Исправлены проблемы с построением кольца несущего ушка.
- При размещении теплообменника в колонном аппарате не выводится заголовок кожуха. Исправлено.
- Трубный пучок при выборе опции 45° формируется неправильно, исправлено.
- При расчете камеры АВО площадь сечения болта с проточкой в АВО считается неверно, исправлено.
- Исправлена проверка условия (H-h)/s4A в крышках АВО.
- В некоторых конфигурациях материал фланца U-образного теплообменника берется неверно, исправлено.
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»
- При построении эпюр для шкалы длины использовалась размерность диаметра. Исправлено.
- Штуцер в конфигурации #3 проверяет несуществующий катет Δ2. Исправлено.
- Сделан возможным расчет сосуда с одной седловой опорой и дополнительным закреплением.
- Исправлен отчет для группы колец.
- Условие 5.1.5.4 ГОСТ 52857.3 не проверялось для штуцера на рубашке и на кожухе теплообменника. Добавлена проверка.
- Добавлен параметр управления точностью расчета характеристик тел (для больших моделей).
- В отчете плоской крышки по ASME опечатка - в формуле t[2]должно выводиться S[20], а выводится S (сам расчет верен). Исправлено.
- Доработан расчет допускаемых напряжений:
- Если есть таблицы с напряжениями, то сообщение о возможной ползучести не выводится.
- Для материалов пользователя при высокой температуре достаточно предела ползучести или длительной прочности (хотя бы одной величины).
- В ГОСТ 52857.1 Таблица Б.15 обнаружена опечатка: для материала ВТ1-0 должно быть не 229, а 329. Исправлено.
- Доработана опция “Переставить уплотнительные поверхности” для трубных решеток, зажатых между фланцами.
- Доработан расчет параметра s1p для плоских поверхностей решеток.
- Переработан алгоритм поиска максимальной беструбной зоны решетки. Появилась возможность анализа беструбных зон в центральной части.
- На эскизе трубной решетки в отчете удалены маркеры беструбной зоны.
- Неверно считался теплообменник, встроенный в колонну (давление в межтрубной зоне). Исправлено.
- Высота столба при сейсмике считается некорректно, если задать целевой объем, превышающий реальный объем сосуда. Исправлено.
- При расчете резервуара по ГОСТ+СТО СА не берется прибавка для 1-го пояса. Исправлено.
БАЗОВЫЙ модуль
Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ
Модуль «ПАССАТ-КОЛОННЫ»
Модуль «ПАССАТ-СЕЙСМИКА»
Модуль «ПАССАТ-РЕЗЕРВУАРЫ»
- Исправлена ошибка, из-за которой на видеокартах NVidia мог появляться черный экран;
- Доработана проверка при размещении штуцера в краевой зоне выпуклого днища;
- Доработан расчет группы колец по EN.
- Доработана опция “Переставить уплотнительные поверхности” для трубных решеток.
ПАССАТ-теплообменники
- Исправлено масштабирование модели в размер экрана;
- Добавлена проверка применимости методики расчета опорных лап (соотношение b3/Dp);
- В rtf-отчет не выводился расчет седловых опор. Исправлено.
- Исправлен расчет крутого конического днища (расчет краевого узла “не видел” гидростатическую составляющую давления).
- Исправлено округление значений в таблице расчета заполнения.
- При некоторых условиях не прорезалось отверстие под штуцер в плоской крышке, исправлено.
- В базе данных не хватает фланцев по ГОСТ 12821 Py20. Исправлено.
- Исправлены опечатки в англоязычном отчете плавающей головки по ASME.
ПАССАТ-теплообменники
- Добавлен расчет кожухотрубчатых теплообменников по ASME VIII-1, раздел UHX:
- с неподвижными решетками;
- с U-образными трубами;
- с плавающими головками (тип «a» по рис. UHX-14.1, погружные головки);
- с компенсаторами (расчет компенсаторов реализован по ASME VIII-1, MANDATORY APPENDIX 26);
- Для вертикальных резервуаров добавлена опция «Расчет по ГОСТ 31385-2016 + СТО-СА-03-002-200»;
- Для фланцевых соединений добавлена опция «Одинаковая затяжка», позволяющая использовать единую (максимальную) болтовую нагрузку для всех условий работы фланца (монтаж, рабочие условия, испытания);
- Для фланцевых соединений добавлена опция «Перевернуть», для перестановки паза или впадины;
- База стандартных материалов пополнена материалами по GB 150.2 (Китай), EN 10269 (болты);
- При выборе материала болтов доступны заготовки “Пруток”, “Стержень”;
- Добавлена возможность присоединять элементы к внутренней части проходящих штуцеров;
- В базу стандартных изделий добавлены прокладки по ТУ 5728-006-93978201-2008 (ПУТГ), ТУ 5728-013-93978201-2008 (ПУТГм), ОСТ 26.260.461-99, ГОСТ Р 53561-2009, трубы и минусовые допуски по EN 10216-1;
- Многопоточность геометрического ядра сделана настраиваемым параметром, что позволяет в некоторых случаях устранить ошибки при построении;
- В диалоге выбора стандартных отъемных крышек добавлен выбор параметров трубы (по аналогии с фланцем);
- Для материалов по EN добавлен признак «Контроль отливок» для расчета коэффициента h;
- Для теплоизоляции добавлена опция «Присутствует в условиях монтажа» (теперь её можно отключить);
- Добавлен расчет нагрузок на фундамент для седловых опор;
- Для материала 16ГС при температуре выше 420°С не учитывался понижающий коэффициент при ресурсе эксплуатации до 2х105 ч, исправлено;
- Исправлена проблема с выбором литейных материалов по ASME (для некоторых материалов база данных выдавала ошибку);
- Изменен расчет допускаемых напряжений: раньше у таблицы [?] был приоритет над {Re/nT; Rm/nB }, теперь считаются оба варианта и выбирается минимальный результат;
- Исправлена проблема с подбором отъёмных крышек совместно с фланцем по новым ГОСТам;
- Переходная обечайка реализована как опция для всех типов решёток;
- Добавлена возможность учитывать двустороннюю плакировку трубных решеток;
- В теплообменник с неподвижными решетками добавлена возможность установить второй расширитель (коллектор);
- Для теплообменников АВО добавлен учет материала труб в расчете давления испытаний;
- Для теплообменников АВО добавлен учет плакировки стенок сварных камер;
- Для площадки обслуживания добавлена возможность задать материал и вес металлоконструкций;
- Добавлена возможность размещать юбочную опору на торце обечайки;
- Добавлен расчет суммарной нагрузки на фундамент (стенка+днище);
- Добавлен материал анкерных стульчиков, для расчета материалоемкости;
- Добавлено отображение изоляции на стенке и крыше.
ПАССАТ-теплообменники
ПАССАТ-Колонны
ПАССАТ-Резервуары
- Для седловой опоры с кольцом, у которого сечение определяется пользователем, не видны ячейки Wp, e4. Исправлено.
- При заполнении общих сведений для формирования отчета в Word перестали сохраняться изменения в названии организации. Исправлено.
- Элементы укрепления конуса не учитываются в расчетной длине при наружном давлении. Исправлено.
- При размещении юбочной оборы в середине аппарата нагрузки на фундамент считаются некорректно. Исправлено.
- Изменены проверки при действии H2S (переделаны в виде уведомления).
- Исправлена проблема при расчете штуцера по ASME при гидроиспытаниях.
- Исправлена проблема при расчете рубашки по ASME - неверно считается величина Y для типа f-1.
- В некоторых случаях окно “Температуры списком” работало неправильно. Исправлено.
- Предупреждения об устойчивости при наличии ползучести выводятся в условиях испытаний и монтажа. Исправлено.
- Исправлен ряд неточностей в отрисовке фланцев, крышек.
- Исправлена проблема с расчетом опрокидывания аппарата в рабочих условиях.
- Прибавка на коррозию для приварного встык фланца берется неверно (из смежной обечайки), как для плоского приварного. Исправлено.
- Убрана избыточная проверка в штуцере при действии H2S и расчете по ASME.
- При сравнении фланцев не учитывается Type/Grade материала. Исправлено.
- В базе данных не хватает фланцев по ГОСТ 12821 Py20. Исправлено.
- Доработан алгоритм построения тангенциальных штуцеров.
- Исправлены опечатки ГОСТ 28759.3 (размеру уплотнительных поверхностей фланцев Ду1300, Ду1400).
- Исправлена погрешность (1%) при вычислении коэффициента ε колонных аппаратов.
ПАССАТ-Колонны
- При определении допускаемых напряжений при температуре выше 420°С для стали 16ГС не учтен понижающий коэффициент при ресурсе эксплуатации до 2х105 часов. Исправлено.
- Для стали 09Г2С при действии коррозионной среды при определенном сочетании данных неверно считался коэффициент запаса. Исправлено.
- Исправлена проблема с переводом размерности в элементе “Распределенная нагрузка”.
- Исправлена проблема с расчетом ширины перемычки между штуцерами, когда хорда проходит через полюс днища.
- При задании фланца DN250 PN40 по ГОСТ 33259 вместо болтов М30 ставятся М36. Исправлено.
- Для теплообменников АВО величина Bp при отсутствии перегородок принимается 0, а должна быть равна B0.
- Программа обязательно требует отверстия в перегородках, хотя их может не быть. Исправлено.
- Для переходной обечайки U-образного теплообменника не выводятся расчеты штуцеров.
- Добавлено присоединение распределенных нагрузок к кожуху.
- Параметры опасного сечения для юбочных опор колонн в условиях испытаний могут выбираться неверно, исправлено.
ПАССАТ-теплообменники
ПАССАТ-Колонны
- Исправлено поведение меток штуцеров высокого давления.
- Кнопка с данными седловой опоры была недоступна при выборе расчета по ASME. Исправлено.
- Исправлен выбор стандартной седловой опоры по наружному диаметру.
- Исправлена отрисовка седловых опор на обечайке высокого давления.
- При выборе минусового допуска параметры элемента могли сбрасываться на предыдущие. Исправлено.
- Исправлен дефект в отрисовке трубной решетки в одной из конфигураций.
- В теплообменнике с U-образными трубами в некоторых случаях не получалось изменить материал переходной обечайки. Исправлено.
- Исправлена ошибка в конструкторе трубного пучка (в одной из конфигураций некорректно расставлялись трубки).
- Добавлена проверка глубины паза перегородки: spn < sp
- В меню не было галочки для управления панелью элементов. Исправлено.
ПАССАТ-теплообменники
ПАССАТ-Резервуары
- При расчете штуцеров ГОСТ Р 52857.9 не попадал в список использованной литературы. Исправлено.
- Исправлены проблемы с отрисовкой некоторых типов цилиндрических рубашек по ASME VIII-1.
- Прерывался расчет опор-стоек, если для материала корпуса нет данных о пределе текучести Rmt. Исправлено, используется значение Rm20.
- При расчете подъёмных ушек в условиях монтажа напряжения брались в рабочих условиях, что приводило к завышенному запасу. Исправлено.
- Исправлена ошибка в расчете врезок с вварными кольцами (появилась в версии 2.12) – в качестве толщины стенки несущего элемента должна браться толщина кольца, а бралась толщина обечайки.
- При установке опоры на обечайку с плакировкой толщина корпуса в ячейке отображалась без учета плакировки. Исправлено.
- Исправлена опечатка в свойствах стали 10Х14Г14Н4Т (предел прочности).
- В одном из обновлений сбились картинки в диалоге трубных решёток, исправлено.
- Устранён сбой в конструкторе трубного пучка (не строились трубы в одной из конфигураций 8-поточного теплообменника).
- При расчете эффективного сечения опоры-юбки не учитывалось укрепление стенками патрубка. Алгоритм доработан.
- Не выполнялся экспорт колонного аппарата в вертикальный, при наличии площадок на опорной юбке. Исправлено.
- При отсутствии ветровых нагрузок проверка необходимости анкерного крепления работает неверно. Исправлено.
- Вес каркасной крыши не попадал в таблицу весов и центров тяжести. Исправлено.
- Добавлена опция «Материал кольца» в диалоге крыши.
ПАССАТ-теплообменники
ПАССАТ-Колонны
ПАССАТ-Резервуары
- В расчете сферической отъёмной крышки скорректирована формула по расчету величины [M]p. Для отъёмных крышек скорректирована формула по расчету Lb0.
- Исправлена ошибка, из-за которой после выбора обечайки из базы данных в отчете возникали символы ##.
- Для аустенитно-феритных сталей в окне редактирования не видна опция "Rp0,2", хотя она корректно работает. Исправлено.
- Для некоторых сочетаний данных эскиз круглой плоской крышки с отверстиями получался овальным. Исправлено.
- Исправлено поведение программы при расчете фланцевой бобышки от наружного давления. Давление берётся по модулю.
- Для фланцев при расчете по ASME VIII-II неправильно считается коэффициент "I" для плоских фланцев без втулки. Исправлено.
- При расчете узлов присоединения и вертикальных стоек норматив WRC-537 не попадает в список литературы. Исправлено.
- При создании RTF-отчета добавлена проверка, что такой файл уже существует.
- Исправлены проблемы с отрисовкой некоторых конфигураций подъемных ушек.
- В сводную таблицу штуцеров добавлена расчетная толщина (как для цилиндрических участков).
- Исправлен расчет допускаемого давления при наличии плакировки для цилиндрических обечаек, штуцеров, конических переходов. Давление получалось заниженным, без учета толщины плакировки.
- В диалоговые окна добавлены ячейки для указания материалов опор, подъёмных ушек.
- Исправлены проблемы с расчетом допускаемых напряжений для материала SB-111 C71500 HR50 и аналогичных.
- Исправлен расчет момента затяжки крепежа фланцев при d > М52 (алгоритм автоматически переходит на расчет формуле).
- Добавлена возможность установки подъёмных бобышек на кожух теплообменника.
- В 3D-модели неверно ставился атрибут названия материала для полуколец плавающей головки. Исправлено.
- При выборе опорного узла по АТК 24.200.04-90 общая высота бралась как 300+2*s2, а должна браться как 300+s2+s1. Исправлено.
- Исправлены проблемы с выводом в отчет расчета в условиях подъёма.
ПАССАТ-теплообменники
ПАССАТ-Колонны
- Не учитывается гидростатическое давление для некоторых типов плоских днищ. Исправлено.
- При расчете некоторых конфигураций штуцера по ASME выдавалось сообщение «Файл не найден», исправлено.
- Нагрузки на штуцер в режиме автоматического определения всегда рассчитывались в точке врезки (в запас), исправлено.
- Убрана избыточная проверка отбортовки сферического днища по ASME, если никакой отбортовки нет.
- Учтены “Изменения №1” к РД 26-01-149-84 (расчет продольных рубашек из полутруб).
- Неправильно учитывался знак осевой силы в расчете нагрузок фланцевого соединения. Исправлено.
- Исправлены ошибки в отрисовке некоторых конфигураций трубных решеток.
- Снята проверка «sp >= h» для приварной трубной решетки.
ПАССАТ-теплообменники
- Дополнительные весовые нагрузки сосредоточенных масс не учитываются в расчете опор вертикальных аппаратов (проблема появилась в версии 2.11). Исправлено.
- Исправлена опечатка в формуле Fl для кольцевой опоры.
- При расчете штуцера по ASME появлялись некорректные сообщения о нарушении прочности. Исправлено.
- При расчете допускаемых напряжений для отливок по ASME не учитывался коэффициент 0.7. Исправлено.
- Исправлена ошибка при проверке смещения опорных лап (lo).
- Добавлена опция “Отжиг” для материалов болтов.
- Окно свойств материалов пользователя сделано растягивающимся.
- Внесены исправления в базу данных стандартных седловых опор по ОСТ 26-2091-93 (ширина фундаментной плиты и расстояние между анкерными болтами).
- Исправлены проблемы с проверками данных при присоединении отъёмных крышек к коническим переходам.
- Исправлено построение кольцевой опоры на конической обечайке.
- Исправлена проблема с закреплением моделей теплообменников, из-за которой в версии 2.12 не строились эпюры нагрузок.
- В диалоге с данными трубных решеток наложились ячейки “sp”, “spn”, исправлено.
- При расчете фланца теплообменника с U-образными трубами и вварной решеткой, давление бралось как max{pм; pт}, а должно браться как трубное. Исправлено.
- Для теплообменников с неподвижными решетками и АВО добавлена опция «Число циклов пуск-останов» для расчета приварки труб.
- Исправлена опечатка в расчете резьбовых пробок АВО.
- Исправлен расчет периода колебаний конвективной массы.
ПАССАТ-теплообменники
ПАССАТ-Сейсмика
- Добавлены новые элементы:
- рубашка с продольными трубами с расчетом по РД 26-01-149-84;
- кольцевая опора вертикального аппарата с расчетом по Henry H.Bednar, "Pressure Vessel Design Handbook";
- группа колец жесткости;
- распределённая внешняя нагрузка.
- Добавлен расчет ряда элементов с учетом плакирующего слоя по п.8.8 ГОСТ Р 52857.1:
- цилиндрические обечайки;
- конические переходы;
- выпуклые приварные днища;
- плоские днища без рёбер;
- отъёмные крышки;
- врезки;
- отводы;
- кожухи теплообменников;
- эллипсоидные переходы.
- Добавлена таблица расчета материалоёмкости.
- Добавлено построение теплоизоляции во фланцах и отъемных крышках.
- Модернизировано построение эпюр и графиков.
- В интерфейс добавлен ряд улучшений:
- Появилась кнопка “Отображение теплоизоляции”;
- Списки элементов для редактирования, удаления, передачи в Word сделаны растягивающимися;
- Улучшено поведение дерева конструкции (при изменении модели запоминаются состояния свёрнутых ветвей);
- Улучшено поведение списков элементов для редактирования (при обновлении модели курсор не сбивается на первый элемент);
- Появилась панель “Использование материалов” с экспресс-оценкой материалоёмкости и обозначением цветов материалов, использованных в конструкции;
- Появилась кнопка “Закрашивание по материалам”, включающая цветовой режим с закрашиванием согласно панели “Использование материалов”.
- Добавлена возможность отключать экспорт теплоизоляции, футеровки, крепежа.
- Добавлено два варианта формул для параметров жесткости фланцев – с коррозией и без (по выбору пользователя).
- Добавлена опция «Кольцо жесткости» на меньшем диаметре конического перехода.
- В расчетах по ASME добавлены прибавки c1, c2, c3.
- Добавлена возможность размещения фланцевой бобышки на торосферическом днище.
- В базу данных добавлены стали 20ЮЧ, 20КА, 09ГСНБЦ.
- Добавлен интерактивный конструктор трубных решеток.
- Все кожухотрубчатые теплообменники с неподвижными решётками объединены в один элемент, компенсаторы и расширители сделаны в виде опций.
- Дополнительная проверка жесткости трубных решеток оформлена как рекомендация.
- Добавлен вариант опорного узла с косынками по РТМ 26-111-72.
ПАССАТ-теплообменники
ПАССАТ-Колонны
- Исправлена проверка смещения lo для лап на U-образной рубашке, а также для опор стоек на цилиндрической обечайке.
- Исправлен расчет давления испытаний для U-образной рубашки.
- Исправлен расчет смещения опоры-юбки при размещении на коническом переходе.
- При дополнительном закреплении колонного аппарата с помощью элемента “Закрепление” в отчет не выводились реакции закрепления – исправлено.
ПАССАТ-Колонны
- Исправлен медленный алгоритм построения спирального канала.
- В некоторых случаях некорректно считался вес спирального канала рубашки. Исправлено.
- Добавлены проверки на самопересечение спирального канала рубашки.
- Исправлено построение ребер жёсткости на плоском днище, когда рёбра выше центральной бобышки.
- Устранено дублирование формул податливости прокладки фланцевого соединения (yп).
- Добавлен расчет испытаний эллиптической перегородки, в случае, если признак «Наличие испытаний» присутствует хотя бы с одной стороны (ранее расчет проводился только в том случае, если признак присутствовал с двух сторон).
- Исправлен сбой в расчете центров тяжести элементов резервуара, возникший в версии 2.11.
ПАССАТ-Резервуары
- Доработан алгоритм перестроения модели (в желтом и зеленом режиме получались разные массы элементов в расчете).
- Исправлены ошибки в расчете штуцера по ASME VIII-I (учет коррозии по UG-16(b), толщина по UG-45).
- Исправлена проблема с открытием некоторых файлов предыдущей версии.
- Разблокирован расчет аустенитных сталей в условиях коррозионной среды, по согласованию с разработчиками ГОСТ Р 52857-2007.
- Не хватало расчета меньшего конца конического перехода по ASME VIII-1. Исправлено.
- В расчете конического перехода по ASME VIII-1 добавлен учет примечания UG-32 (g).
- При расчете элементов по WRC 537 (107) расчет прерывался, если не задан предел прочности материала при повышенной температуре. Исправлено (берется предел прочности при 20?C).
- Сумма прибавок опорного кольца не использовалась в расчете (вместо нее бралась сумма прибавок из опорной обечайки). Исправлено.
ПАССАТ-Колонны
- Исправлена опечатка в расчете днища по ASME VIII-1.
- Исправлена ошибка версии 2.11 – допускаемые напряжения для фланцев при испытаниях считались как в работе.
- Свойства стали ХН32ВТ по ГОСТ Р 52857.4 дополнены коэффициентом теплового расширения при 650?С.
- Исправлен графический баг (при переносе фланца на новое место шпильки могли остаться на прежнем).
- Свойства материала болтов не считались, если в типе материала указать ”ферритная сталь”. Исправлено.
- Исправлено построение изоляции для сферического неотбортованного днища.
- Изменена иконка предупреждения при проверке толщины патрубка по РД 26-18-8-89 (теперь выводится уведомление вместо предупреждения).
- Исправлена ошибка, из-за которой мог прерываться расчет теплообменника с плавающей головкой с сообщением “свойства материала не определены”.
- В сводные таблицы результатов добавлен кожух теплообменника.
- Исправлено формирование таблицы заполнения для резервуара (в неё выводились нулевые значения, на правильность расчета это не влияет).
ПАССАТ-теплообменники
ПАССАТ-Резервуары
- Исправлено ”падение” программы при попытке подобрать фланец из базы данных, в режиме английского языка.
- Исправлены опечатки в обозначениях сварных швов штуцеров (?3).
- В некоторых случаях не работал подбор минусового допуска для листов. Исправлено.
- Для материала SA-312 TP321 (сварная труба) допускаемые напряжения не брались из базы данных. Исправлено.
- При расчете некоторых типов фланцевых бобышек в отчете присутствовали символы ##, выводилось лишнее сообщение о ненайденном файле. Исправлено.
- Не выводились формулы в расчете седловой опоры по ASME. Исправлено.
- Для теплообменников АВО не работал автоматический расчет числа труб при изменении шага. Исправлено.
ПАССАТ-теплообменники
- Добавлен расчет элементов по ASME VIII:
- цилиндрические обечайки от воздействия внешних нагрузок;
- цилиндрические обечайки в местах расположения седловых опор;
- цилиндрические, U-образные рубашки, спиральные и регистровые каналы.
- Для расчета обечаек в местах приложения нагрузок внедрён норматив WRC 537 (на смену WRC 107).
- Добавлены новые элементы:
- Опорные стойки на обечайке и днище (с расчетом по WRC 537);
- Площадки присоединения с нагрузкой (с расчетом по WRC 537), с возможностью передачи нагрузки на опоры;
- Закрепление сосуда в произвольной точке.
- Реализован расчет весов и центров тяжести по элементам и для сосуда в целом.
- Реализован расчет давления испытаний по элементам.
- Доработана справочная система, реализованы контекстные вызовы соответствующих разделов из диалогов.
- Расчет заполнения переработан с использованием функций геометрического ядра. Сделана визуализация заполнения в виде полупрозрачного объёма продукта.
- Доработана база данных по выбору стандартных элементов:
- Создана общая база данных по выбору труб (ASME B36.10M-2004, ГОСТ 10704-91, ГОСТ 18482-79, ГОСТ 20295-85, ГОСТ 32528-2013, ГОСТ 3262-75, ГОСТ 33228-2015, ГОСТ 494-90, ГОСТ 550-75, ГОСТ 8732-78, ГОСТ 8734-75, ГОСТ 9940-81, ГОСТ 9941-81);
- Создана база данных по листовому прокату (ГОСТ 19904-74, ГОСТ 19903-74);
- В соответствии с этим доработан выбор стандартных обечаек, патрубков, змеевиков, трубчатых металлоконструкций, минусовых допусков;
- Реализован совместный подбор фланцев и труб;
- Добавлен подбор минусовых допусков для днищ, элементов опор-юбок, патрубков;
- Добавлен учет изменений к ГОСТ 33259-2015 (МКС 23.040.60);
- Исправлен подбор седловой опоры (была погрешность на толщину опорной плиты).
- Внешние нагрузки теперь можно задавать на любом штуцере, а не только на радиальном (для передачи на опоры и экспорта в Штуцер МКЭ).
- При создании цапф ограничения методики вместо запретов сделаны как предупреждения.
- Разработана система автоматического резервного сохранения и восстановления файлов на случай аварийного завершения работы программы.
- Параметры Py, Dy для фланца сбрасывались при копировании-вставке. Исправлено.
- Ускорена работа программы: при групповом редактировании или удалении элементов перестроение производится один раз.
- Для камер аппаратов воздушного охлаждения добавлены следующие возможности:
- индивидуально задавать материалы элементов стенок;
- индивидуально задавать прибавки, минусовые допуски;
- задавать минусовые допуски из базы данных;
- добавлен расчет резьбовых пробок с определением момента затяжки;
- добавлена расчетная схема типа 3 по РД РТМ 26-13-79;
- добавлен расчет отверстий в литых и штампованных крышках.
- Добавлен расчет цилиндрических обечаек колонных аппаратов от воздействия внешних нагрузок по «PRESSURE VESSEL DESIGN HANDBOOK», Henry H.Bednar.
- Добавлена опция «Световой люк» для конической крыши.
ПАССАТ-теплообменники
ПАССАТ-Резервуары
- Исправлены проблемы геометрического ядра с экспортом в формат IGES, появившиеся в версии 2.10.0.6.
- Усовершенствован алгоритм построения врезок с отбортовкой, для корректного построения равнопроходных тройников.
- Исправлено определение знака осевой силы для фланцев в режиме автоматического определения нагрузок.
- Проверка толщины патрубка по РД 26-18-8-89 снята для патрубков, вваренных в плоские крышки.
- Исправлен расчет величины l1 при расчете коэффициента жесткости кольца.
- Исправлена ошибка в расчете плоской крышки высокого давления (величина H2R).
- Исправлена ошибка – при расчете теплообменника с учетом сейсмики менялось давление, заданное пользователем (на незначительную величину).
ПАССАТ-теплообменники
- Некоторые конфигурации штуцеров в версии 2.10.0.5 некорректно обрабатывались (приводили к значительному завышению периода собственных колебаний). Исправлено.
- Снято ограничение на одну седловую опору (можно задавать больше).
- Исправлено поведение программы при открытии файла двойным щелчком (при отсутствии лицензии предлагается настроить ключ, выводится иконка программы на панель задач).
- При работе отъёмной плоской крышки теперь выполняется расчет фланцевой части (раньше расчет вообще не проводился, в соответствии с ГОСТ Р 52857.2).
- При расчете плоской отъемной крышки на сейсмику в отчете появляются символы ##. Исправлено.
ПАССАТ-Сейсмика
- Исправлены опечатки в формуле [F] для подъёмных ушек с листом (на правильность расчета не влияют);
- Доработана проверка геометрии уплотнительных поверхностей фланцев. Ранее можно было задать некорректную геометрию
- Убрана фаска на плоской крышке высокого давления
- Исправлена база данных по фланцам (опечатка в ГОСТ 33259 и 54432: фланец Dу 1600, Pу 1 и 2.5: диаметр Dm должен быть 1646 мм)
- Длина штуцера при наличии укрепляющего кольца должна вычисляться от поверхности кольца, а не обечайки. Исправлено.
- Исправлена работа базы данных по прокладкам - для прокладок СНП по ГОСТ 52376 не выбиралась автоматически ширина прокладки.
- Исправлена работа базы данных по фланцам - при выборе фланцев другого типоразмера по ГОСТ 33259 данные прокладок сбивались.
- Улучшена отрисовка теплоизоляции наклонных патрубков.
- Оформлен как частный случай расчет коэффициентов для фланцев с прямой втулкой.
- При копировании-вставке свойств материала добавлена автоматическая сортировка свойств по температуре;
- Пользовательский материал прокладки исчезает, если в окне свойств нажать "Отмена". Исправлено.
- При расчете горизонтального сосуда по ASME на седловых опорах критерий прочности выдается неправильно. Исправлено.
- При расчете сосуда по ASME, с наружным давлением и двумя кольцами, одно из колец учитывалось некорректно. Исправлено.
- Исправлена опечатка в названиях величин g1, g0 (фланцы по ASME)
- Исправлено дублирование расчета болтовой нагрузки в отъёмных крышках, силы QД во фланцах.
- Исправлено построение модели при расчете штуцеров (некоторые редкие конфигурации приводили к ошибке построения балочной модели).
- Исправлено падение программы при попытке задать плоское днище типа 10 с γ=90o.
- При проверке данных расчета на малоцикловую прочность наружный диаметр оценивался как D+2•(s–c), исправлено на D+2•s.
- Исправлено падение программы при попытке рассчитать равнопроходный тройник по ASME.
- Уточнен расчет диаметр интегрального фланца по ASME.
- Исправлены проблемы при задании длины цилиндрической обечайки по EN.
- Не отображались отметки высот для штуцеров, врезанных в кожух теплообменника. Исправлено.
- Проверка tn > 2d0 исправлена. Теперь d0 проверяется по ширине паза перегородки.
- Исправлен расчет веса прямоугольной площадки.
- Изоляция влияла на ветровой диаметр корпуса в условиях испытаний, даже если соответствующая галочка была снята. Исправлено.
- Исправлена опечатка в сводной таблице по ветровым нагрузкам на колонну;
- При температурном расчете стыка юбки по АТК появлялись отрицательные температуры (это формально соответствует АТК, но физически неверно). Исправлено.
- Исправлено вычисление расчетной длины при расчете юбочной опоры на устойчивость от осевой силы.
- Вес понтона не учитывался при его наличии. Исправлено.
ПАССАТ-теплообменники
ПАССАТ-Колонны
ПАССАТ-Резервуары
- Исправлена проблема, из-за которой в обновленини 2.10.0.3 не открывались старые файлы.
- В базу данных добавлены фланцы по ГОСТ 33259-2015;
- Исправлена проблема с копированием элементов из одного сосуда в другой – при копировании вместе с элементом переносились также настройки общих данных;
- Скорректирована база данных по смотровым окнам (для одного типоразмера выбиралась неправильная толщина фланца);
- Исправлена опечатка в расчете для отъемной плоской крышки (коэффициент Ф, на правильность результата не влияет);
- В расчете плоской крышки по ASME заменены обозначения [б] на S;
- Исправлена ошибка в расчете плоской крышки по ASME (допускаемые напряжения нужно брать при температуре затяжки, а брались при рабочей);
- Исправлена работа базы данных по выбору прокладок (назначались в ряде случаев не те размеры, которые были выбраны, с версии 2.10.0.1);
- Доработан расчет расстояния между зеркалами фланцев при выборе овальной прокладки;
- Исправлен выбор диаметра крепежа при назначении люков по ОСТу (выбирался диаметр отверстия);
- Улучшено оформление расчета доп. напряжений по ASME.
- В камере АВО с перегородками, при расчете расстояния до последней перегородки, не учитывалась толщина перегородок. Исправлено.
ПАССАТ-теплообменники
- Исправлена ошибка версии 2.10.0.1, из-за которой для материала выбирался не тот Type/Grade, который предполагался выпадающим списком базы данных.
- Оптимизирована работа с базой данных по материалам (выбор материала происходит намного быстрее);
- Для штуцеров добавлена опция «Расчет при коррозионной среде по РД 26-02-62 (ранее расчет всегда выполнялся автоматически);
- Для фланцев добавлена опция «Учет нагрузок по Дэвиду Моссу» при расчете по ASME VIII-1;
- Файл открытого формата дополнен разделом с общими данными аппарата;
- При копировании элементов добавлено копирование атрибута цвета;
- Поля «Наименование объекта», «Наименование установки» перенесены из диалога общих данных в заполнение штампа при формировании отчета. Параметры «Номер заказа», «Наименование заказа», «Номер расчета», «Организация», «Город» теперь привязаны к файлу модели;
- Исправлена ошибка при удалении строк в таблице материалов пользователя;
- При выводе отчета по фланцам в разделе исходных данных теперь всегда выводится прибавка на коррозию, заданная пользователем (ранее вывод реагировал на галочку «Учитывать коррозию при расчете жесткости», на правильность расчета это не влияет);
- Исправлена размерность условного давления (PN) в БД прокладок по BS EN 1514;
- Исправлена величина s1 в БД фланцев по BS EN 1092, тип 11.
- При расчете опорного узла свойства юбки считались при температуре юбки. Исправлено, свойства считаются при температуре опорного узла;
- Исправлено отображение трубной решетки, если sp < h.
- Для теплообменников с U-образными трубами и трубными решетками, приваренными к фланцам, добавлены параметры DB, spn;
- Исправлено формирование сводной таблицы для теплообменников с U-образными трубами и плавающей головкой.
ПАССАТ-Колонны
ПАССАТ-теплообменники
- Реализован расчет элементов по ASME VIII (2013) Div.1:
- Обечаек цилиндрических гладких и с кольцами;
- Переходов конических с концевыми узлами укрепления;
- Выпуклых днищ (сферических, эллиптических, торовых, конических);
- Плоских днищ;
- Укрепления отверстий;
- Отъёмных крышек (плоских, сферических, эллиптических)
- Добавлен расчет комбинированных фланцев по ASME VIII (2013) Div.1 / Div.2.
- Расширена база данных стандартных элементов:
- Добавлены аппаратные фланцы по ASME B16.47;
- Добавлены прокладки СНП по ГОСТ Р 52376-2005;
- Добавлены свойства материалов болтов по СТ ЦКБА 012-2005;
- Добавлены свойства анкерных болтов по ГОСТ Р 51274-99;
- Внутренние диаметры фланцев из ASME назначаются в соответствии с ASME B 16.34 (таблица A-1);
- Доработана база данных по подбору седловых опор.
- Доработана генерация кратких отчетов. Устранено дублирование строк в сводных таблицах;
- Добавлена возможность быстрого перестроения модели средствами OpenGL;
- При редактировании модели добавлен анализ изменений, при неизменной геометрии перестроение модели не производится;
- При экспорте твердотельной модели организовано объединение компонентов в сборки с названиями;
- При экспорте твердотельной модели организовано назначение параметра плотности деталей;
- Добавлена опция “Исключить коррозию в режиме испытаний”, для новых аппаратов;
- Добавлена возможность перемещать дочерние элементы дерева модели в пределах одного иерархического уровня;
- Многие надписи в диалогах не выводились полностью, исправлено;
- Доработан способ именования штуцеров (назначение+метка);
- База данных по материалам физически разделена на стандартную и пользовательскую части. Это позволит при смене версии программы сохранять библиотеку материалов;
- При расчете горизонтальных сосудов на опорах в отчет не выводился расчет укреплений конических элементов, исправлено.
- Добавлены опции “Жесткая заделка фундамента”, “Жесткий невесомый постамент”.
- Добавлен расчет расширителя на давление.
ПАССАТ-Колонны
ПАССАТ-теплообменники
- Исправлен расчет длины штуцеров (для отрисовки);
- Добавлены отметки высот для дочерних обечаек;
- Доработаны формулы коэффициентов для фланцев по ASME VIII-2, т.к. в ряде случаев они давали некорректный результат (ошибка в ASME).
- Добавлен диаметр болтов 6 мм;
- Добавлен учет перегородки в расчетной длине (как кольца жесткости);
- При расчете несущих ушек расчетный диаметр Dp вычислялся неправильно (в запас). Исправлено;
- Исправлен коэффициент теплового расширения для стали 35 (болты);
- При копировании материала через буфер обмена не копировался тип заготовки. Исправлено;
- В базе данных по овальным прокладкам (по ASME B16.20) не было типоразмера NPS 2''. Исправлено;
- Улучшено поведение программы при переключении расчетного норматива для фланца (теперь программа пытается подобрать аналогичный материал из другого стандарта);
- Исправлено вычисление параметра f для седловых опор (на правильность расчета не влияет);
- При выборе фланца из базы данных по EN (тип 11) не выбирался размер цилиндрического хвостовика. Исправлено;
- Скорректировано изображение седловых опор одного из типов;
- Исправлен расчет несущих ушек с кольцом жесткости (не учитывался параметр e3);
- При расчете фланцев по ASME div.II расчет коэффициентов приведен в соответствие с таблицей 4.16.5 (на правильность расчета не влияет);
- Исправлены погрешности и опечатки отчета по фланцевому соединению;
- При редактировании свойств материала пользователя добавлена автоматическая сортировка данных по температуре;
- Исправлена толщина при подборе фланцев по ГОСТ Р 54432, с исполнительной поверхностью "шип-паз";
- Для опорного узла колонны добавлен учет прибавок;
- Добавлена опция "Расчётная температура опорного узла";
- Сделана кнопка-помощник для вычисления момента инерции и площади фундамента;
- При выводе отчета колонного аппарата на английском языке не переведены заголовки "Опорный узел" и "Группа патрубков". Исправлено;
- В некоторых случаях нагрузки на фундамент брались из опоры, а не из постамента (при его наличии). Исправлено.
ПАССАТ-Колонны
- Добавлены новые элементы и возможности:
- Смотровые окна на бобышках и на патрубках;
- Фланцевые бобышки (вварные);
- Подъемные цапфы;
- Для всех этих элементов добавлен выбор стандартных изделий из базы данных;
- При расчете теплообменника выводилось сообщение о нарушении прочности кожуха, хотя оно относилось к трубной решетке. Исправлено.
- Добавлен расчет опорной обечайки в условиях подъёма с подбором шарнира по ОСТ 36-116-85
- База данных материалов теперь может считать характеристики при нулевой толщине стенки (для предварительной оценки)
- Добавлена проверка толщины патрубка по РД 26-18-8
- Добавлено уведомление, если свойства материала считается по механическим характеристикам, не задана ползучесть, а температура превышает некоторый предел.
- При расчете опоры по РТМ 26-110-70 в одной из конфигураций выводилось m=2 (должно быть m=3). Исправлено.
ПАССАТ-теплообменники
ПАССАТ-Колонны
- Исправлена опечатка в базе данных стандартных фланцев (Dy=40, Py=2,5, Dн=145 мм);
- В обечайке высокого давления при закрытии диалога проверяются все материалы, даже те, которые затем не используются (для многослойных обечаек). Исправлено;
- При расчете штуцера от внешних нагрузок реализован учет опции “Нагрузки включают составляющую от давления”;
- Добавлена проверка параметров уплотнительной поверхности трубной решетки;
- Исправлен алгоритм проверки данных штуцера в расширителе (при коротких расширителях иногда не удавалось разместить в них штуцер);
- В редких конфигурациях модели параметры среды трубного/межтрубного пространства приравнивались;
- Исправлена проблема с вызовом диалога переходной обечайки (если нажать “Отмена” и снять галочку переходной обечайки, программа завершалась аварийно);
- Исправлена ошибка с построением тарелок в 3D-модели;
- Добавлена возможность задавать внешние нагрузки на опору колонны;
- Исправлена ошибка определения жесткости постамента в виде бетонного цилиндра (получался завышенный период колебаний).
ПАССАТ-теплообменники
ПАССАТ-Колонны
- В расчете перемычки между патрубками (формула V1), выводились некорректные символы. Исправлено;
- Исправлено поведение программы при расчете фланцев, если для материала не задан предел прочности Rm;
- Некоторые типоразмеры фланцев недоступны к выбору из БД. Исправлено;
- Исправлена ошибка в сравнении фланцев (программа считала идентичными фланцы, имеющие незначительные различия в прибавках на коррозию);
- В отчетах по фланцевым соединениям исправлены «слипающиеся» строки;
- При расчете площади в укреплении конуса при нулевом давлении происходит деление на ноль (проверку в этом случае производить не нужно). Исправлено;
- При копировании-вставке штуцера добавлено копирование параметров расположения;
- Исправлена проблема с обновлением модели при копировании-вставке-отмене;
- При попытке вставить штуцер высокого давления с d>0.3D выводилось некорректное сообщение. Исправлено;
- Кнопка выбора материала болта фланца неактивна (в диалоге дополнительных параметров). Исправлено;
- При создании фланца по умолчанию теперь установлен тип крепежа «шпильки» вместо болтов;
- В диалог общих данных добавлена кнопка-помощник для назначения категории коррозионной среды (H2S) по СТО 00220575.063-2005;
- При расчете аппарата на седловых опорах, с патрубком в вершине днища, концевой момент днища складывался с нагрузками на патрубок. Исправлено;
- Исправлено появление лишних пробелов в RTF-отчетах;
- Исправлено поведение программы при расчете крышек АВО, изготовленных из материалов по EN
- В U-образных теплообменниках с вварной решеткой выводилась лишняя проверка (в зоне кольцевой прокладки);
- При расчете фланца плавающей головки на наружное/внутреннее давление одно из давлений получалось отрицательным. Исправлено;
- При расчете колонны в таблице штуцеров каждый штуцер выводится 2 раза. Исправлено;
- Исправлено построение площадки обслуживания: количество швеллеров зависит от угла сектора.
ПАССАТ-теплообменники
ПАССАТ-Колонны
- При расчете штуцера по ГОСТ 52857.3 расстояние до концентратора напряжений в некоторых случаях (штуцер на краю выпуклого днища) считалось приблизительно. Исправлено, использован точный алгоритм;
- При расчете контактирующего фланца по РД в диалоге не видны варианты исполнения (а, б). Исправлено;
- Исправлена отрисовка болтов у контактирующих фланцев;
- Исправлены рисунки в отчетах для плоских отъемных крышек (исполнение “шип-паз” отличалось от рисунка в диалоге);
- При выборе из базы данных фланца по ГОСТ 12820 были недоступны фланцы Ду=100, 125, 150. Исправлено;
- Исправлено построение литых крышек АВО для редкого случая, когда s6 > H.
ПАССАТ-теплообменники
- В некоторых случаях в отчете по фланцам вместо формулы податливости прокладки появляется картинка. Исправлено;
- В случае выбора расчета обечайки по EN и последующем переключении на ГОСТ данные дочерних штуцеров портились (s1, l1). Исправлено;
- При расчете момента затяжки шпилек (d < М20), в ряде случаев получалась отрицательная величина. Доработан алгоритм;
- Исправлены проблемы с ручным заданием осевой сжимающей нагрузки на обечайку;
- Исправлены проблемы с выбором размеров стандартных профилей из сортаментов (швеллер, двутавр);
- Для штуцеров с торовой вставкой при определенном сочетании данных получалось отрицательное допускаемое давление. Доработан алгоритм.
- В диалоге резервуара, англоязычный режим, каркасная крыша недоступна к выбору. Исправлено.
ПАССАТ-Резервуары
- Скорректированы расчеты фланцев по ASME div. I, div.II:
- при открытии файла предыдущих версий, содержащих фланец по ASME, сбрасывался флажок авто.определения температуры. Исправлено;
- расчет фланцев по ASME в режиме испытаний убран (не регламентируется методикой);
- добавлена возможность вводить длинные дробные значения диаметров болтов;
- добавлен учет примечания 2-5(е) Приложения 2 к ASME VIII div.I;
- исправлена ошибка в формуле Gavg (ASME VIII div.II).
- Исправлено построение овальных крышек (в некоторых случаях не прорисовывался фланец);
- При расчете АВО уточнены усилия в болтах (Fb, F0, F1);
- При построении моделей АВО получается на 1 болт меньше. Исправлено.
- Изменен расчет сейсмических нагрузок. В п. 9.6.6.1 СТО-СА-03-002-2011 вместо “требуется установка анкеров” следует читать “анкера установлены”
- Исправлена редкая ошибка – при задании температуры переходной обечайки выше предела применимости материала возможно падение программы при перестроении модели.
ПАССАТ-Резервуары
ПАССАТ-теплообменники
- Добавлен новый элемент – овальная крышка (присоединяется к овальному штуцеру, расчет проводится по РД 10-249);
- Добавлена интерактивность заголовков в базе стандартных прокладок (надписи зависят от выбранного стандарта, как при выборе фланцев).
- Невозможно корректно задать диаметр проточки болта в плавающей головке. Исправлено;
- Исправлена проблема с плохой сходимостью решения (длительностью расчета) плавающей головки.
ПАССАТ-теплообменники
- В ряде случаев не прикладывались нагрузки к фланцам. Исправлено.
- Некоторые типоразмеры фланцев были недоступны для выбора из базы. Исправлено.
- Исправлены нагрузки на фундамент при отсутствии ветровых нагрузок.
ПАССАТ-теплообменники
- Некоторые типоразмеры фланцев были недоступны для выбора из базы. Исправлено.
- В отчете по плоской крышке высокого давления замечена опечатка (неверное значение DR в разделе исходных данных, на правильность расчета не влияет). Исправлено.
- Крышка высокого давления при отрисовке иногда получалась перевернутой задом наперед. Исправлено.
- При установке обечайки высокого давления на седловые опоры расчетный диаметр Dp получался нулевым. Исправлено.
- Исправлена проблема с выбором материалов поясов.
- При преобразовании отчетов в RTF обозначения графиков передавались не совсем корректно. Исправлено.
ПАССАТ-Резервуары
ПАССАТ-Колонны
- Реализован расчет фланцевых соединений по ASME VIII (2013) Div.1 и Div.2:
- реализован расчет плоских, приварных встык, свободных на кольцах фланцев;
- расширена база данных материалов для фланцев по ASME II Part D при расчетах по ASME;
- доработана база данных по размерам стандартных фланцев (уточнения касаются толщины тарелки, которая в РД, в ГОСТ и в ASME трактуется по-разному).
- Уточнена геометрия контактных поверхностей фланцев (задание по ASME и ГОСТ, выбор из базы данных, генерация твердотельной модели);
- Реализован расчет седловых опор с усиливающими металлоконструкциями (по РТМ 26-110-77).
- Добавлено ограничение на болтовую нагрузку (теперь при «контроле по моменту затяжки или вытяжке» есть возможность исключить условие минимального начального натяжения болтов 0,4•[σ ]•Ab).
- Добавлена возможность устанавливать на выпуклые днища спиральные каналы и частично охватывающие рубашки
- Расширена база данных стандартных элементов. Добавлены:
- люки по ОСТ 26-2005-83, ОСТ 26-2006-83, ОСТ 26-2007-83, ОСТ 26-2008-83, ОСТ 26-2009-83;
- патрубки по ОСТ 26-2010-83;
- плоские крышки по ASME B16.5;
- добавлены свойства материалов по ГОСТ 5520-79;
- минусовые допуски по ГОСТ 19903, 9940, 9941, 8732, 8734, 550, 53383, 54157 (пока только для цилиндрических обечаек).
- Для элемента «Отвод» добавлена возможность задать любой угол сектора;
- База данных по материалам прокладок теперь функционирует на двух языках;
- Добавлены различия рисунков отъемных крышек по ГОСТ и РД;
- Добавлен расчет ответного фланца для эллиптических отъемных крышек (в зависимости от длины отбортовки считается как для фланцевого соединения или как для сферического днища с краевым моментом);
- Скорректирован расчет массы эллиптического днища (ранее было незначительное отличие от стандартных значений).
- Реализована возможность присоединять опоры-юбки к промежуточным элементам (обечайкам, переходам), а не только к нижнему днищу
- Улучшено построение окон в юбках.
- Добавлен контроль расположения штуцера на кожухе, чтобы он не попадал на место, где расположен расширитель или компенсатор;
- В теплообменниках с U-образными трубами сделаны доступными альтернативные типы креплений решеток;
- Добавлены картинки с закреплениями трубок для ТО с U-образными трубами.
- Разработка отдельного модуля «ПАССАТ-ШТУЦЕР» прекращена, теперь все его возможности входят в базовую конфигурацию.
ПАССАТ-Колонны
ПАССАТ-теплообменники
ПАССАТ-Штуцер
- Ошибка при расчете штуцера высокого давления (в формуле для определения площади F подставлялось значение SшR вместо SR). Также величина sp переименована в sR.
- При расчете конических пологих днищ условие s2 > sk переделано на s2 > skp+c.
- Эскизы трубных пучков 90o и 45o в отчете были перепутаны. Исправлено.
- Исправлена отрисовка площадки обслуживания (углы Teta0, Teta1).
- Добавлена возможность при использовании постамента располагать 4 опоры по углам квадратной опорной плиты.
- Исправлен расчет массы постамента.
- Исправлена ошибка, из-за которой свойства анкерных болтов при диаметре 140 мм получались нулевыми.
ПАССАТ-теплообменники
ПАССАТ-Колонны
- Расчет опорных обечаек колонны в редких случаях завершался с сообщением “неизвестная ошибка”. Исправлено.
ПАССАТ-Колонны
- Исправлено построение кольца штуцера на торосферическом днище (в редких случаях кольцо строилось «вывернутым»).
- Исправлено узлов укрепления построение конического перехода (в ряде случаев происходили ошибки при перестроении).
- Исправлена проверка смещения штуцера, расположенного на коническом днище.
- Исправлена проблема, из-за которой при наличии очень массивного постамента значение периода колебаний получалось завышенным.
ПАССАТ-Колонны
- В редких случаях программа аварийно завершалась при открытии файла, созданного в предыдущей версии. Исправлено.
- При расчете плоских крышек по ГОСТ 52857.4 не проверялся пункт 8.5.4, что приводило к лишним расчетам. Исправлено.
- В англоязычном RTF-шаблоне встречались русские символы. Исправлено.
- В комплект поставки включены драйверы ключа версии 7.6.5.
- Проверка c1 > 3 мм для коррозионной среды вместо запрета сделана уведомлением.
- Заполнение аппаратов с цепочкой перегородок считалось некорректно. Исправлено.
- Патрубок резервуара не реагировал на признак места приложения нагрузок (в точке врезки / на срезе). Исправлено.
- Свойства для материала стенки на основе стали Ст3 брались идентичными независимо от класса прочности. Исправлено.
- При расчете фланцев по ASME VIII-I свойства материалов следует считать без коэффициента 1.1. Коэффициент убран.
- При расчете фланцев по ASME VIII-I свойства материала патрубка следует рассчитывать аналогично фланцу, а не по ГОСТ. Расчет исправлен.
ПАССАТ-Колонны
ПАССАТ-Сейсмика
- Диалог овальных штуцеров в англоязычной версии не открывался. Исправлено.
- Расчет подъемных ушек: мелкий шрифт в формулах со сложным показателем степени. Исправлено.
- Опоры-лапы: для типа B убрана излишняя проверка для b4.
- При расчете седловой опоры убран коэффициент прочности шва.
- Поперечная сила в сечении над седловой опорой определялась с погрешностью (проявлялось на очень коротких моделях). Исправлено.
- Постамент типа "раскос с двумя балками" выдавал ошибку при расчете матрицы жесткости. Исправлено.
- Некорректные символы появлялись в расчете горизонтального аппарата на сейсмику. Исправлено.
ПАССАТ-Колонны
ПАССАТ-Сейсмика
- При расчете отвода не учитывалась гидростатика. Исправлено.
- При расчете малоцикловой прочности штуцера иногда выводилось сообщение “свойства материалов не определены”. Исправлено.
- При формировании отчета по плоскому днищу была ошибка перевода размерности величины s1p (на правильность результата не влияет). Исправлено.
- Искажено отображение формулы Dсп для 8-гранной прокладки фланцев по ГОСТ 52857.4. Исправлено.
- Исправлены неточности определения момента затяжки шпилек при расчете по ГОСТ 52857.4, а также расчет при F = M = 0 и установленной галочке “Осевая сила включает давление”.
- Исправлена проблема с созданием площадки обслуживания в англоязычном интерфейсе.
- Исправлены проблемы с построением штуцеров большого диаметра в конических обечайка;
- Исправлены проблемы с построением подъемных ушек в некоторых конфигурациях.
- Исправлены проблемы с генерацией отчетов на компьютерах с китайской локализацией.
- Неправильно считалось заполнение в условиях испытаний для элементов, присоединенных к кожуху теплообменника с U-образными трубами. Исправлено.
- В расчете опорной юбки диаметр в текущем сечении определяется некорректно (проявляется при очень длинном переходном участке). Исправлено.
ПАССАТ-теплообменники
ПАССАТ-Колонны
- Исправлен ряд проблем в сферических крышках высокого давления:
- При двухконусном кольце программа требовала задать DR;
- Высота H должна сравниваться с D1, а не с D;
- Добавлена проверка D > D2–2*s
- Попытка отредактировать эллиптическое днище в англоязычном режиме выдает "Неподдерживаемую операцию". Исправлено.
- Улучшено создание твердотельной модели ушка, размещенного на днище.
- При расчете фланцев по ASME VIII-1 не учитывалось nT=1.3 для аустенитных сталей. Исправлено.
- При повторном расчете у цилиндрической рубашки сбрасывался флажок проблемных элементов. Исправлено.
- Ускорено обновление модели при очень большом (>3000) количестве трубок.
ПАССАТ-теплообменники
- Исправлены проблемы с заданием материала патрубков резервуара.
ПАССАТ-Резервуары
- Исправлены проблемы с заданием диаметра болтов фланцевых соединений, возникшие в одном из обновлений.
- Исправлены проблемы при построении модели с врезкой штуцера в штуцер.
- Конический переход в англоязычном интерфейсе выдавал ошибку. Исправлено.
- При создании подъемных ушек с размерами e1 ≥ b1 программа не позволяла задать смещение e2, отличное от 0. Исправлено.
- Работа программы замедлялась при очень большом количестве тарелок (>100). Исправлено: при быстрой отрисовке тарелки рисуются средствами OpenGL, что несколько быстрее.
- Исправлены проблемы с начертанием формул в отчете по нагрузкам на фундамент колонны.
ПАССАТ-Колонны
- Размерные линии фланцев и смещенных штуцеров рисовались некорректно. Исправлено.
- При определении группы по ТР ТС 032 давление выводится с незначительной погрешностью (физические атмосферы вместо технических). Исправлено.
- Размеры перегородки в версии 2.08 не вычислялись (брались sпер = Lпер = 0). Исправлено.
ПАССАТ-теплообменники
- Внедрено использование геометрического ядра C3D разработки «АСКОН». Визуализация модели значительно доработана. Добавлено прорезание отверстий в элементах, точное построение накладных колец патрубков, скруглений, отбортовок, контактных поверхностей фланцев и т.д.
- Добавлена возможность экспорта моделей в форматы ACIS, IGES, ParaSolid, STEP.
- Добавлен расчет основных элементов по EN 13445-3 2009 (цилиндрические обечайки, кольца жесткости, конические переходы, выпуклые днища).
- Добавлен новый элемент – эллипсоидный переход.
- Доработана база данных:
- Добавлены размеры фланцев по EN 1092-1;
- Добавлены размеры прокладок по ASME B16.20 и ASME B16.21;
- Добавлены материалы по JB 7432, GB713 (Китай);
- Добавлены значения допускаемых напряжений по ASME II Part D SECTION VIII, DIVISION 2 (таблица 5A), что актуально для учета ползучести при высоких температурах;
- Добавлены материалы труб по ТУ 14-3Р-55-2001;
- Добавлен подбор фланца отъёмной крышки (отдельно от крышки);
- Теперь база данных выдает данные на требуемом языке (русский/английский);
- Добавлено автоматическое определение категории сосуда по ТР ТС 032/2013;
- Добавлена возможность копирования таблиц свойств материалов;
- Добавлен вывод в краткий отчет данных по малоцикловой нагрузке;
- Исправлены опечатки по выводу величин s, D для крышек высокого давления;
- При расчете укрепления отверстия реализован расчет параметра bi вдоль поверхности обечайки;
- Крепеж фланцевых соединений повернут на полшага, чтобы оси не попадали в плоскости симметрии (п.6.5.3 ГОСТ Р 52630-20);
- Добавлена возможность присоединения подъемного ушка к отъемной эллиптической крышке.
- Исправлено ограничение радиуса отводов: R > 0.5 * (d + 2s). Было R > d + 2s.
- В сводные таблицы добавлены кожух теплообменника, трубная решетка и теплообменные трубы;
- Добавлен раздел «Нагрузки на фундамент»;
- Уточнена область допускаемых размеров для патрубков: анализировался наружный диаметр, а не условный. Исправлено;
- Исправлена ошибка в расчете параметра qmax при отсутствии анкерных болтов;
- В расчете юбочной опоры добавлены описания величин D2, s’, c’. Уточнен алгоритм разбивки опоры на сечения;
- Добавлена возможность вводить теплообменники в состав колонных аппаратов;
- Добавлена возможность задавать окна в опоре в виде выреза (без патрубка), задавая l1 = l3 = 0;
- В отчет добавлена информация по бальности.
ПАССАТ-теплообменники
ПАССАТ-Резервуары
ПАССАТ-Колонны
ПАССАТ-Сейсмика
- Исправлена ошибка в диалоге с материалами болтов, возникшая в релизе 2.7.0.15.
- Для торосферического днища выводится H=250мм (на правильность результатов не влияет). Исправлено.
- Не заданы свойства при 20°C для материала EN 1.0571. Исправлено.
- В диалоге материалов переделана реакция на отсутствие свойств при заданной температуре. Вместо потока сообщений выводится одно, при закрытии диалога.
- Не учитывался вес оборудования, расположенного на крыше. Исправлено.
- В расчете крыш не выводилась в отчет величина Gr0. Исправлено.
ПАССАТ-Резервуары
- Исправлены ошибки в кратких отчетах по змеевиковым каналам (выводилась лишняя информация).
- В отчете по сферическому днищу выводилось H=0 (должно быть H=D/2, в расчет подставляется верно).
- Повторное исправление бага №1 с коэффициентами запаса из релиза 2.07.0.10.
- В отчете случайным образом появлялись символы ##, исправлено.
- Не работает экспорт в Штуцер МКЭ, если патрубок врезан в торосферическое днище. Исправлено.
- Исправлена ошибка экспорта в Штуцер МКЭ
- Добавлены материалы по EN10025-1…6 (2004).
- Исправлена проблема с переключением языка: если язык поменять после открытия файла, данные в кратком отчете были на одном языке, а результаты на другом. Теперь языки приведены в соответствие тому, который был включен в момент расчета.
- Добавлена проверка s2>0 для плоских отъемных крышек.
- Колонна, содержащая элементы высокого давления, при расчете выдавала ошибку. Исправлено.
- Ограничения по коррозионной среде (типы днищ и т.д.) переделаны на рекомендации.
- Материалы по EN при расчете на малоцикловую прочность выдают ошибку, т.к. не задан предел прочности Rm. Исправлено – теперь Rm берется при комнатной температуре, если не задан при расчетной.
- При расчете шпилек высокого давления в отчете были перепутаны знаки < > в условии прочности (на правильность результата не влияет). Исправлено.
- Исправлены мелкие недочеты в отчете по плоской крышке высокого давления с плоским уплотнением.
- Исправлен конфликт свойств в БД материалов (материал 1.0565, EN 10216-3).
- Значения коэффициентов запаса nT, nB, nT20, nB20 (при расчете фланцевых болтов по ASME) приведены в соответствие с изменениями таблицы 2-100(b) ASME II Part D. Там же: в отчете была опечатка и вместо nB20 выводилось nT20 (на правильность расчета не влияет).
- В некоторых случаях расчет фланца плавающей головки выдавал ошибку в алгоритме. Исправлено.
ПАССАТ-теплообменники
- В редких случаях на некоторых ОС программа после проведения расчета не может открыть html-отчет (в путях обнаруживается двойной слэш). Исправлено.
- При задании штуцера высокого давления нормативный документ указан как "ОСТ 20-1046-87" на самом деле стандарт имеет номер: "ОСТ 26-1046-87". Исправлено.
- Программа предлагает выбрать материал укрепляющего бандажа для штуцера высокого давления, но этот выбор не работает. Исправлено (он и не должен работать, скрыта кнопка выбора).
- Исправлен ряд проблем при задании крышек высокого давления: неверное значение угла ρ по умолчанию, проверка несуществующего D1 для восьмиугольной прокладки, добавлен выбор шпилек по ГОСТ 11447-80, добавлен эскиз шпильки в диалоге.
- Ограничение 0.3D, 0.5D для патрубков высокого давления оставлено в виде предупреждения.
- При построении областей допускаемых нагрузок на патрубок не проверялась область применимости методики. В результате диаграммы строились некорректно, для неприменимых случаев. Добавлена проверка.
- В опоре-юбке добавлена проверка s0 > c1+c2+c3, sk > c1k+c2k+c3k (иначе возникало маловразумительное сообщение при расчете).
ПАССАТ-Резервуары
ПАССАТ-Колонны
- При попытке рассчитать сосуд высокого давления с коррозионной средой программа выдавала сообщение "Должны применяться только эллиптические и сферические днища", хотя применяются сферические днища. Исправлено.
- Если задать опоры, выполнить расчет с определением нагрузок, и затем удалить опоры, то нагрузки сохраняются с прошлого расчета. Исправлено.
- У пользователей на ОС с интерфейсом, отличным от русского или английского, краткие отчеты содержали недопустимые символы. Исправлено.
- Проверка применимости формул по п.6.1.1 ГОСТ 52857.3 выполняется только если есть второй штуцер. Исправлено.
- Исправлена опечатка в свойствах материалов 08Х18Н9Т-08Х17Н15М3Т и ХН32Т по ГОСТ Р 54522-2011 (опечатка в официальном издании ГОСТ).
- Проблема в диалоге сферической отъемной крышки: не удается задать тип крепежа - болты или шпильки. Исправлено.
- При расчете седловой опоры в исходных данных вместо величины h1 выводится значение h¬2 (в расчет все подставляется верно). Исправлено.
- Исправлены мелкие неточности в БД материалов по ASME (Конфликт свойств в материале Р355QH, материал 13CrMo4-5 QT не считался при толщине < 70мм, перепутаны свойства при 50С для материала 1.4571 EN 10216-5 (Rm и Rp1.0), не выдавались свойства материала болтов SF-468). Исправлено.
- При врезке двух штуцеров в плоское днище картинка с отверстиями выводилась дважды. Исправлено.
- В кратком отчете по фланцевому соединению присутствовали величины D, s, c1...c3. Исправлено.
- При расчете фланца по ГОСТ 52857.4 учтены пункты 8.5.4, уточнен пункт 4.7. Отчеты в ряде случаев получаются более компактными.
- Не удавалось присоединить к теплообменнику конус. Исправлено.
- При некоторых условиях кольца на кожухе теплообменника давали отрицательную расчетную длину. Исправлено.
- При полном отсутствии нагрузок (ветер, сейсмика) в колонных аппаратах программа выдает ошибку при построении диаграмм. Исправлено.
ПАССАТ-теплообменники
ПАССАТ-Колонны
- При очень редких сочетаниях пропорций аппарата программа падала при расчете в момент генерации изображения. Исправлено.
- В базе данных плоских крышек отсутствовали некоторые типоразмеры. Добавлены.
- В отчете для плоского днища в формуле s2p неверно подставлены цифры (на правильность результата не влияют). Исправлено.
- В кратких отчетах по плоскому днищу два раза выводится s1р, но не выводится s3р. Исправлено.
- При создании конического перехода, материал 12ХМ, температура 550С, выводится сообщение ”Не найдены свойства материала Ст3”. Исправлено.
- Штуцер высокого давления - в отчете дается ссылка на старый ГОСТ по укреплению отверстий. Исправлено.
- Горизонтальный сосуд с перегородкой, на седловых опорах, падал при расчете. Исправлено.
- Добавлен вариант перегородки, вваренной в обечайку.
- Штуцер в плоской крышке, в сосуде с опорами, сообщал о нарушении методики применимости, хотя внешнюю нагрузку даже нельзя задать. Исправлено.
- В кратких отчетах отсутствовали расчетные параметры. Исправлено.
- При расчете штуцера на выпуклом днище не учитывалось, в какой точке прикладывались нагрузки (на срезе или в точке врезки). Всегда учитывалось плечо l1. Исправлено.
- При нарушении условия применимости по ГОСТ 52857.9 (расчет штуцера от нагрузок, выпуклое днище) расчет прерывался с сообщением. Исправлено: теперь сообщение выводится в отчет, и расчет продолжается.
- Уточнено вычисление коэффициента βT для конического днища (было несколько завышено).
- Исправлена ошибка повторной попытки автоматического обновления.
- Уточнены значения коэффициента K при расчете по ASME фланцевого соединения с разными фланцами.
- Исправлена ошибка в англоязычных диалогах для некоторых моделей теплообменников.
ПАССАТ-Штуцер
ПАССАТ-теплообменники
- База данных дополнена материалами по EN 10028-2…7, EN 10272, EN 10273, EN 10216-2…5, EN 10217-1…7, EN 10222-2…5, EN 10213-2…4, EN 10216-1, EN 10216-5, ГОСТ Р 54522-2011 (сосуды высокого давления), ПНАЭ Г-7-002–86 (обечайки, заготовки болтов), СТ ЦКБА 004-2003.
- Добавлены элементы высокого давления по ГОСТ Р 54522-2011:
- одно- и многослойные цилиндрические обечайки
- выпуклые и плоские днища
- отъемные выпуклые и плоские крышки
- расчет прочности крепежных шпилек по ОСТ 26-1046-87
- расчет штуцеров высокого давления и укрепления отверстия по ОСТ 26-1046-87
- база данных дополнена функцией подбора уплотнения по ОСТ 26-01-86-88, параметров резьбы по ГОСТ 24705-2004.
- Добавлена возможность централизованного задания расчетных температур списком
- База данных дополнена выпуклыми крышками по ОСТ 26-2009-83.
- Добавлен новый элемент – промежуточное эллиптическое днище.
- Добавлена возможность задавать дробное значение диаметра болтов фланцев (для зарубежных образцов).
- Добавлен класс стали – ферритная (помимо аустенитно-ферритной).
- Уточнён расчёт величин Qt (вместо lбо используются h'+h'' (h'+h''+h'k+h''k; h+hкр; h'+h''+hр).
- Улучшено сглаживание при точной отрисовке штуцеров и накладных колец.
- Уточнено допускаемое давление при расчете опорных стоек, присоединенных к торосферическому днищу.
- В диалоге нагрузок на патрубок добавлен пункт ”Учет стесненности температурных деформаций” для расчета коэффициента C4.
- Реализован пункт 4.4 ГОСТ Р 52857.4 - выполняются параллельно 2 расчета, с учетом внешних нагрузок и только от давления. В отчет выводится худший случай. В нагрузки на фланец добавлен параметр “Fr включает составляющую от давления”.
- При расчете фланца трубной решетки U-образного теплообменника реализован расчет и подстановка различных значений Qd для трубной и межтрубной зоны.
- Добавлена возможность смещения трубной решетки, вваренной в переходную обечайку.
- Добавлено построение областей допускаемых нагрузок на патрубки резервуара по СТО-СА-03-002.
- База данных дополнена патрубками, врезаемыми в крышу, по СТО-СА-03-002.
- Добавлена возможность произвольного расположения патрубков на крыше (не только радиальных)
ПАССАТ-теплообменники
ПАССАТ-Резервуары
- При редком сочетании условий размер файла данных начинает лавинообразно расти. Исправлено.
- При расчете фланцевых соединений некоторых типов коэффициент aM по ГОСТ считался некорректно (на правильность расчета практически не влияет).
- При копировании штуцера, положение которого задано в декартовых координатах, не удавалось задать новое расположение.
- Неверно задан температурный предел применимости для стали болтов 20Х1М1Ф1БР.
- Для материалов по ASME (аустенитные стали) коэффициент запаса по текучести nT нужно брать 1.3 вместо 1.5.
- При соединении конических обечаек фланцем при отрисовке модели возникали зазоры.
- Проверки применимости, повторяющие таковые из ГОСТ 52857.3, не проводятся при расчете по ГОСТ 52857.9.
- Расчет малоцикловой прочности штуцера выдавал сообщение "свойства материала не определены".
- Сильфонный компенсатор: опечатка в сообщении об ошибке (Величина hk = (Dk – dk) / 2, а не (Dk – dk) / 2 + sk, как сообщает программа).
- Трубная решетка с вваркой в кожух - при разных s1 считалось, что узлы одинаковые, и второй расчет не проводился.
- Металлоконструкции на крыше резервуара не учитываются. Исправлено (нагрузки добавлены к Gr). Также при расчете Gm к ней не должен добавляться вес плавающей крыши.
ПАССАТ-теплообменники
ПАССАТ-Резервуары
- При расчете от внешнего давления и нагрузок по ГОСТ 52857.3 штуцера в цилиндрической обечайке, в условии устойчивости, величину [p] нужно определять как допускаемое давление для обечайки патрубка, а не для родительской обечайки (допускаемое давление получалось слишком маленьким). Исправлено.
- Величина Mws в расчете ветровой нагрузки завышена в 10 раз (в формулу подставлялось 10E-3 вместо 1E-3). Исправлено.
ПАССАТ-Резервуары
- Исправлена ошибка с переводом размерностей момента (кН м, Н см).
- Доработана система обновления (добавлен индикатор прогресса скачивания).
- Исправлен вывод в отчет величин ηt, Qt, γ (в отчете в промежуточные результаты выводились некорректные величины толщин и размерности, но на результат расчета это не влияет).
ПАССАТ-теплообменники
- Разработан плагин для импорта 3D-моделей в программу AutoCAD (версия 2010 и выше).
- В базу данных добавлены материалы сосудов высокого давления по СТО 00220227-006-2010.
- База данных дополнена фланцами по ГОСТ Р 54432-2011.
- База данных дополнена прокладками «Графлекс»®
- Во фланцевых соединениях добавлена возможность расчета с закладной деталью (заглушкой).
- Переделан подбор опор вертикального аппарата (диаметр сделан в виде выпадающего списка).
- Сняты ограничения при выборе сероводородной среды в сосуде V группы.
- Добавлена возможность прикладывать нагрузки на штуцер по выбору пользователя либо к срезу патрубка, либо к месту врезки.
- При установке параметры настроек прокси-сервера (для системы обновлений) можно установить автоматически.
- Добавлена настройка точности вычисления заполнения (в параметрах работы программы). В окне прогресса также выводятся этапы расчета заполнения.
- Добавлена возможность расчета теплообменников с компенсатором на расширителе.
- При открытии старых файлов с латунью "Л63, ЛС59-1(s=3..10мм)" материал импортировался с ошибкой. Исправлено.
- Наличие перегородок не учитывалось при определении, являются ли трубные решётки полностью одинаковыми. Исправлено.
- При создании теплообменника с расширителем в режиме создания модели нельзя было попасть во вкладку «Расширитель». Исправлено.
- Добавлен вывод эквивалентного момента инерции трубного пучка при изгибе для стандартных видов размещения трубок.
ПАССАТ-теплообменники
- При расчете седловых опор типа 1, 2 величина ap считалась не совсем верно.
- При расчете плавающей головки со сферической крышкой в условиях затяжки величина [M] считалась неверно (ошибка в алгоритме и неверная размерность [б]кр).
- Снято ограничение на толщину стенки в зависимости от диаметра резервуара (оставлено в виде предупреждения).
ПАССАТ-теплообменники
ПАССАТ-Резервуары
- Уточнен алгоритм расчета укрепления отверстия: расстояние до концентратора проверялось только в том случае, если есть больше чем один штуцер (хотя часто определяющим концентратором является край обечайки).
- При задании величин Rm 10^5, Rp 10^5 для материалов пользователя, программа всегда выводила предупреждение о необходимости учета ползучести (независимо от температуры). Исправлено.
- Невыполнимое условие для плоских днищ 10-го типа 0.25*s1 <= r <= (0...0.2)*s1 (с учетом требований п. 4.2.10 ГОСТ Р 52630-2006) изменено на 0.25*s <= r <= s1-s2.
- Уточнен диаметр болтов (шпилек) для стандартных фланцевых соединений по ASME B16.5.
- Устранен сбой при выборе стандартных прокладок (в релизе 2.5.0.2).
- При расчете плавающей головки со сферическим днищем величина [p1] считалась неверно: в знаменателе написано [M]кр, а подставляется [M] (исправлено в релизе 2.5.0.1).
- Исправлена отрисовка труб в АВО при расположении отверстий по вершинам треугольников и оценка числа рядов труб.
- Не удавалось провести расчет плавающей головки из стали 20. Исправлено.
- При расчете плавающей головки по ГОСТ писалась величина tpk, а подставлялась hk (как в РД).
- В отчете расчета АВО некоторые величины (угловая податливость от действия давления) имели неверную размерность.
- Формула (76) в ГОСТ 52857.7 содержит ошибку, величина D должна быть в знаменателе. В отчете Пассат D в знаменателе, но в алгоритме был в числителе. Исправлено.
ПАССАТ-теплообменники
- База данных стандартных элементов дополнена фланцами по ASME B 16.5.
- В интерфейс программы добавлено представление модели в виде интерактивного дерева.
- Добавлена возможность сохранять горизонтальные, вертикальные и колонные аппараты в любом другом виде (колонные как горизонтальные и т.д.).
- База данных стандартных материалов дополнена никелевыми сплавами по ОСТ 26-01-858.
- Копирование элементов теперь работает не только в пределах одной модели, но и для других запущенных ПАССАТах.
- Кнопка «Преобразовать в WORD» теперь доступна из открытого отчета, за ней не надо переключаться обратно в окно модели.
- Исправлен экспорт в формат «Штуцер–МКЭ» штуцеров, расположенных на отъёмных крышках.
- В расчете элемента «Рубашка цилиндрическая» убрана избыточная проверка от совместного действия давления и веса.
- В диалоге элемента «Штуцер» добавлен вывод оценочной расчетной толщины с учетом прибавок.
- Уточнено определение расчетного угла в конических переходах (теперь используется D1 вместо Dк).
- База данных стандартных элементов дополнена размерами болтовых проточек по ОСТ 26–2040–96.
- При расчете прочности болта с проточкой используется диаметр проточки, а при определении крутящего момента – диаметр резьбы. Соответственно, в диалогах теперь задаются оба параметра.
- База данных стандартных элементов дополнена листами и трубами для изготовления цилиндрических обечаек, с учетом типов заготовок по ГОСТ и ASME.
- В базе данных материалов группы по толщине неравенство «smin < = s < smax» заменено на «smin < s <= smax»,.
- Добавлена проверка и предупреждение по учету ползучести материалов (п. 5.2.2 ГОСТ 52857.2).
- Значения коэффициентов линейного расширения в БД материалов распространены до температуры 700° C.
- Исправлена ошибка в формуле (76) ГОСТ 52857.2 (брался коэффициент 0.5 вместо 0.7).
- Уточнены запасы прочности для определения допускаемых напряжений в болтах с отжигом при расчетах по ASME.
- Добавлена возможность не учитывать вес изоляции в условиях испытаний.
- Добавлена возможность задания содержимого кубовой части (жидкость, заполнение катализатором и т.д.) с гидростатическим давлением.
- При задании группы тарелок, при n=1 убрана проверка delta > 0.
- Добавлен расчет аппаратов воздушного охлаждения (АВО) по ГОСТ Р 52857.7-2007.
- Добавлена проверка исходных данных по закреплению труб в решетках (Delta = 0, lb = 0)
- Добавлена возможность присоединения штуцеров к переходным обечайкам, когда в них вварена решётка.
- Добавлена возможность присоединения и расчета несущих ушек к кожухам.
- Добавлена категория сейсмостойкости Is с недопустимостью пластических деформаций (позволяет провести расчет на 10 баллов для категории IIs).
- Уточнен расчет условной высоты заполнения (проблемы с заполнением отстойников, нижних штуцеров и т.д.)
ПАССАТ-Колонны
ПАССАТ-теплообменники
ПАССАТ-Сейсмика
- Разработан новый модуль «ПАССАТ-РЕЗЕРВУАРЫ» - расчет вертикальных стальных цилиндрических резервуаров по СТО–СА–03–002–2011:
- задание параметров резервуара в едином многооконном диалоге;
- автоматическое определение геометрических и весовых характеристик элементов резервуара с учетом коэффициентов сочетаний нагрузок;
- расчет на прочность и устойчивость стенки, бескаркасной стационарной крыши и днища резервуара;
- расчет сейсмостойкости;
- расчет анкерного крепления стенки;
- определение допускаемых нагрузок на патрубки врезок в стенку резервуара;
- база данных материалов и патрубков СТО.
- Переработана и добавлена база данных материалов. В настоящее время содержит характеристики материалов по ГОСТ Р 52857.1—2007, ASME II Part D, ГОСТ Р 52857.4—2007(крепеж), ПНАЭ Г-7-002–86 (крепеж), ГОСТ 27772-88 (резервуары). Добавлена система выбора, поиска и подбора материала по заданным параметрам.
- Разработана система автоматического обновления.
- Дополнена база данных стандартных элементов. Добавлены плоские днища по ГОСТ 12622–78, 12623–78, несущие ушки по ГОСТ 13716–73, плоские крышки по ОСТ 26–2008–83 (реализован совместный подбор фланца и крышки), патрубки резервуаров по СТО–СА–03–002–2011.
- Элемент “Седловая опора”: добавлена возможность задания и расчета 8 и 12 анкерных болтов (от сейсмических воздействий).
- В элементе “Штуцер” добавлен учет отбортовки сопряженного днища в расчете величины Lk.
- Добавлена корректная обработка “вырожденных” штуцеров.
- Уточнена автоматическая передача нагрузок на соседние элементы.
- В базе данных стандартных штуцеров вместо d=dн-s, исправлено на d=dн-2s.
- Для плоских приварных фланцев по ГОСТ и РД убрана величина D, снято ограничение Dф>D+2s, в расчете определяется и подставляется значение bпр=min{bп;(Dнп-D)/2}.
- Уточнены свойства прокладок "Графлекс".
- При расчете фланцевых соединений снято ограничение lc>1.5s0 (оставлено как предупреждение).
- В базе данных профилей толщины полок для швеллеров/двутавров выбираются равными, а в таблицах они разные. Исправлено.
- Уточнено расстояние между поверхностями фланца для 8-ми угольной (овальной) прокладки. hп=C-(2 * h - (B-a) * ctg(23°) ).
- Добавлено формирование таблицы штуцеров в результатах расчета.
- Добавлена возможность присоединения опоры колонного аппарата к коническим днищам.
- При расчете опорного узла добавлен учет толщин элементов при расчете свойств материалов. Также добавлен учет толщин полок для колец жёсткости.
- Для материалов смежных элементов трубной решётки не учитывалась температура. Исправлено.
- Добавлен расчет крышки и полукольца плавающей головки на затяжку.
ПАССАТ-Колонны
ПАССАТ-теплообменники
- В версии 2.03 R2 пропала возможность присоединять опоры к цилиндрическим обечайкам рубашек. Исправлено.
- В версии 2.03 R2 появилась ошибка: при расчете теплообменника приравнивались давления в трубном и межтрубном пространстве. Исправлено.
- Исправлена ошибка в диалоге плоской крышки с контактирующими фланцами (не задавалась толщина прокладки hп2).
- При расчете укрепления отверстия штуцера, врезанного в коническое днище, коэффициент K1 брался равным 2. Значение исправлено на 1.
- В диалоге плоской крышки (тип 14, расчет по ГОСТ 52857) программа требовала задать величину Fпр, которая не требуется для расчета. Исправлено.
- Автоматическая передача нагрузок от элементов, расположенных после отвода, выполнялась некорректно. Исправлено.
- Доработана отрисовка нагрузок на штуцеры, фланцы, обечайки. Добавлены стрелки моментов. Направления стрелок совпадают с направлениями действия соответствующих нагрузок (раньше совпадали с положительным направлением оси). В случае приложения нескольких нагрузок к одной точке длины стрелок пропорциональны величинам нагрузок.
- При расположении опорных лап на коническом переходе подкладные листы рисовались перевёрнутыми. Исправлено.
- При задании радиального штуцера с нагрузками и последующем изменении расположения на какое–либо другое, расчет от внешних нагрузок продолжал выполняться, хотя это запрещено ГОСТ 52857.3. Исправлено.
- В отчете по теплообменнику перепутаны местами толщина и ширина фланца кожуха. Исправлено.
- Уточнен вес трубного пучка для теплообменника с неподвижными трубными решетками.
ПАССАТ-Штуцер
ПАССАТ-теплообменники
- Реализован расчёт на прочность обечаек и днищ с учётом смещения кромок сварных соединений, угловатости и некруглости обечаек (ГОСТ Р 52857.11-2007).
- Добавлен расчет несущих ушек по ГОСТ Р 52857.5.
- Добавлены в базу данных стандартные заглушки (крышки) по АТК 24.200.02.90, стандартные патрубки по АТК 24.218.06.90.
- Переработан интерфейс программы, добавлены стили оформления.
- Добавлена возможность выделения, копирования, вырезания и вставки элемента.
- Добавлена возможность задания расчетных температур элементов фланцев в соответствии с Приложением В ГОСТ Р 52857.4
- Добавлен расчет момента затяжки болтов для фланцевых соединений в соответствии с Приложением Л ГОСТ Р 52857.4.
- Доработана система перевода размерностей, добавлена настройка размерности массы.
- Добавлена расчетная схема для сжимающих распределенных нагрузок цилиндрической обечайки.
- Добавлен вывод опасного сечения плоской крышки при расчете коэффициента ослабления.
- Добавлена отрисовка заполнения аппарата (опционально).
- В отчете списка литературы выводятся только те источники, которые использовались при расчете данного сосуда.
- Галочка “Коррозионная среда” не учитывалась при расчете фланцевых соединений. Исправлено.
- Исправлена ошибка при расчете на малоцикловую прочность U-образных рубашек.
- Добавлена возможность экспорта штуцеров в формат ПП «Штуцер МКЭ».
- Добавлена улучшенная отрисовка штуцеров с накладными кольцами и отсечением внутренней части (опционально).
- Добавлена проверка применимости методики расчета по ГОСТ Р 52857.3 при действии внешних нагрузок (d/D?0.8 для обечаек, d/D?0.6 для днищ).
- Добавлен расчет на ветровой резонанс по СТО 36554501–015–2008 (опционально).
- Добавлена возможность выбора расчетной схемы от сжимающих нагрузок для опоры колонного аппарата.
- Добавлен учет толщины изоляции при расчете ветровых нагрузок в колонных аппаратах.
- Добавлена возможность вывода значений отметок высот элементов.
- Приведены в соответствие надписи на графиках и в таблицах нагрузок.
- Уточнены допускаемые напряжения в зоне верхнего кольца опорного узла для составных опор.
- Диалоги теплообменников, рубашек уменьшены для размещения на экране с min разрешением 1024x768.
- Добавлен расчет сосудов и аппаратов для категории сейсмостойкости Is.
- Добавлена возможность расчета в зависимости от высоты установки сосуда.
- Добавлена возможность задания коэффициента демпфирования.
ПАССАТ-Штуцер
ПАССАТ-Колонны
ПАССАТ-теплообменники
ПАССАТ-Сейсмика
- Устранены проблемы с днищами U-образных рубашек (проблема появилась в версии 2.02);
- Скорректирован расчет осевой силы в U-образной и цилиндрической рубашке (∑Gi заменено на G1). Добавлена проверка условия прочности при отсутствии давления.
- При задании дочерних элементов, расположенных очень близко к краю родительских (несколько мм), расчет ветровых и сейсмических нагрузок выполнялся некорректно. Исправлено.
ПАССАТ-Колонны
- Устранены проблемы с созданием змеевиковых и регистровых каналов.
- Исправлена ошибка в модуле "Теплообменники", приравнивающая параметры трубного и межтрубного пространств в рабочих условиях и испытаниях.
- Уточнен расчет коэффициента СF при расчете фланца элемента “Отъемная плоская крышка”.
- Уточнен расчет условия малоцикловой прочности фланцевых соединений (при [N]p(c)>106 допускаемое число циклов принимается 108).
- Иногда возникали проблемы с передачей свойств материала и коррозии смежной обечайки при расчетах плоских крышек. Исправлено.
- Исправлена ошибка, когда при расчете элемента “Крутое коническое днище” расчет велся только при угле α1=60°.
- Расчет штуцеров от внешних нагрузок по ГОСТ Р 52857.3 –2007, ГОСТ Р 52857.9 –2007 теперь доступен в базовой комплектации. Галочка “Модуль “ПАССАТ–Штуцер” переименована в “Расчет штуцеров по WRC 107/297 и фланцев по ASME VIII-1”.
- Уточнено определение опорных реакций при установке опор на торосферическое днище U-образной рубашки.
- При создании элемента “Отъёмное сферическое неотбортованное днище” не высвечивались ячейки для задания толщины прокладки hп (задать толщину получалось только через базу данных). Исправлено.
- При изменении диаметра обечайки горизонтальных сосудов вывод значения диаметра в отчёте седловой опоры не менялся автоматически (при этом величины в формулы подставлялись корректно, результаты расчетов были верны). Исправлено.
- Уточнено определение расчетного диаметр Dp, при определении расчетной толщины стенки эллиптического днища для расчета укрепления отверстия смещенных штуцеров.
- При расчете отъёмных днищ при высоких температурах в ряде случаев выдавалось некорректное сообщение “Свойства материала при заданной температуре не определены”. Исправлено
- Уточнен вывод веса элемента “Сосредоточенная масса” в условиях гидроиспытаний (выводился завышенным).
- В условиях гидроиспытаний вертикальных сосудов исключен вес опор, который ошибочно учитывался.
- Уточнен вес втулки и бобышки (при наличии) для элемента “Плоское днище с ребрами” (определялся завышенным).
- Добавлен учет пункта 5.1.5.4 ГОСТ 52857.3–2007 при расчете укрепления отверстия.
- Изменена отрисовка изоляции U-образной рубашки с центральным отверстием. Изоляция рисуется без отверстия, чтобы избежать артефактов при её значительной толщине.
- Добавлен вывод формулы податливости прокладки в отчет при расчете фланцевых соединений
- Исправлена ошибка конечно–элементного решателя при расчете незамкнутого вертикального сосуда на опорах, содержащего открытый конический переход (выдавалось сообщение об ошибке 4104 ).
- При расчете плоских днищ на малоцикловую прочность исправлен набор пунктов “Узел или элемент сосуда” в диалоге “Расчет на малоцикловую прочность”.
- При расчете на малоцикловую прочность добавлена возможность задания коэффициентов концентрации и учета типа сварного шва пользователем.
- Исправлена проблема с коэффициентом заполнения тарелок (сбрасывался при расчете).
- Добавлена отрисовка и учет веса изоляции и футеровки на опорах–юбках.
- Уточнен учет нагрузок от тарелок: теперь прикладывается нагрузка от каждой тарелки, а не суммарная нагрузка в центре тяжести группы.
- Уточнён алгоритм расчета плавающих головок.
- При расчете коэффициента β плавающей головки с неотбортованным днищем не учитывалась сумма прибавок c. Исправлено.
- При стыковке отъёмного днища и кожуха теплообменника с плавающей головкой и U-образными трубами, в расчете фланцевого соединения некорректно брались толщины и прибавки смежного элемента (кожуха). Исправлено.
ПАССАТ-Колонны
ПАССАТ-теплообменники
- Разработан новый модуль "ПАССАТ-Сейсмика" для расчета на сейсмические воздействия по СТО–СА–03.003–2009
- В базу данных стандартных опор (лапы, стойки, седловые) добавлена информация о расположении и диаметре анкерных болтов.
- Реализован автоматический расчет и передача нагрузок на элементы для всех типов аппаратов.
- Добавлена возможность настроек экспоненциального представления результатов.
- Добавлена возможность выбора стоек и опор–стоек из базы данных по АТК 24.200.03-90.
- Добавлены сводные таблицы исходных данных и результатов расчета для обечаек, днищ, штуцеров.
- Введен учет гидростатического давления для горизонтальных сосудов (аппаратов).
- Изменено определение расчетного давления в элементах при наружном давлении (вакуум). Расчетное давление определяется из условия: Если |p|>|p+ro*g*h|, то p=p; если |p|<|p+ro*g*h|, то p=p+ro*g*h.
- Уточнен расчет условий статической прочности фланцев.
- Добавлена отрисовка изоляции и футеровки на штуцере.
- Исправлена ошибка при определении длины дуги, вырезаемой тангенциальным штуцером в конической обечайке.
- Исправлена ошибка при определении нагрузки от тепловых деформаций фланцев с зажимами (нагрузка получалась завышенной).
- Исправлена размерность величины m (число ребер седловой опоры) при выводе в отчет.
- В краткие отчеты добавлены параметры расчета седловых опор.
- Уточнены толщины стандартных фланцев в базе данных (h`, h``) с учётом конфигурации уплотнения.
- Добавлен импорт моделей из MechaniCS (XML).
- Учтено Изменение №1 ГОСТ Р 51274–99 - добавлен расчет анкерных болтов в рабочих условиях.
- Добавлена возможность задания произвольного ветрового давления (для ветрового района, определяемого пользователем).
- Исправлен рисунок постамента колонного аппарата, введены дополнительные проверки правильности геометрии.
- Добавлена возможность присоединять насадки, тарелки к коническим переходам.
- Добавлена возможность присоединения элементов (штуцеров, опор) к переходным обечайкам кожуха теплообменника.
- Добавлена отрисовка и учет веса изоляции, футеровки на переходных обечайках кожуха.
- В формулах τp2, σp2 вместо sp подставлялась величина sp1. Исправлено.
- Проверка sp < h2 проводилась только при расчете по РД 26–14–88. Распространено на ГОСТ Р 52857.7–2007.
- Добавлено ограничение на длину и толщину переходных обечаек теплообменников.
- В версии 2.01 расчет крепления трубок не выполнялся, если не была установлена галочка “Расчет на малоцикловую прочность”. Теперь выполняется принудительно при N=1.
- В расчете крепления трубок уточнены формулы критерия прочности для РД 26–14–88. Для ГОСТ Р 52857.7–2007 этот критерий был добавлен, но в отчет выводилась старая формула, что также исправлено.
- При расчете по ГОСТ Р 52857.7–2007 тип “Завальцовка с отбортовкой” заменён на “Завальцовка с двумя и более пазами”. Добавлен расчёт [N]тр для такого типа закрепления.
- Добавлена проверка Δ > 0 для типа “Закрепление приваркой”.
ПАССАТ-Колонны
ПАССАТ-теплообменники
- При расчете штуцеров по ГОСТ Р 52857.3–2007 возвращен вывод величины d0 при внутреннем давлении.
- При расчете отъемных крышек по РД 26-15-88 часть расчетных величин считалась по ГОСТ Р 52857–2007. Исправлено.
- При расчете фланцевых соединений, крышек, плавающих головок исправлен ряд проблем с учетом прибавки c, толщины смежного элемента s1, толщины втулки s0.
- При расчете фланцевых соединений, при любых нормативных документах в отчет выводилось состояние теплоизоляции. Оставлено только для РД 26–15–88.
- При расчете фланцевых соединений и отъемных крышек в ряде случаев вместо расчетного среднего диаметра подставлялся геометрический. Добавлен вывод расчета эффективного среднего диаметра.
- При расчете фланцевых соединений добавлен вывод коэффициента K.
- При расчете фланцевых соединений исправлена прибавка к фланцу в случае присоединения к проходящему штуцеру (cs+cs1, заменено на cs).
- В расчете плоского приварного фланца без учета стесненности температурных деформаций в условиях затяжки исправлены значения [σ]R, [σ]m (определяются при 20°С, а не при расчетной температуре).
- В расчете фланца по РД уточнено условие прочности в сечении s0 при затяжке в рабочих условиях и условиях испытаний.
- В диалоге плоского днища с ребрами исправлено поведение кнопки «Малоцикловая прочность».
- Малоцикловая прочность. Добавлены комментарии к коэффициентам, учитывающим местные напряжения и тип сварного шва по ГОСТ Р 52857.6.
- Доработаны картинки отъемных крышек и трубных решеток теплообменников, в диалогах и отчетах, при расчете по ГОСТ 52857 (обозначения Dсп, Dп.н.).
- Расчет отъемной плоской крышки. При задании параметров снято требование по выполнению условия s1>=s2.
- Расчет отъемной плоской крышки. При задании параметров снято требование по выполнению условия s1>=s2.
- В расчете плоской крышки с краевым моментом при наличии паза исправлен вывод размерности допускаемого давления в отчете (оценка прочности при этом производится корректно).
- Расчет соединения конического перехода с цилиндрической обечайкой меньшего диаметра без укрепления – добавлен вывод промежуточных результатов при расчете коэффициента βH.
- При расчете конических переходов вместо D1 нужно подставлять D=D1-2*s2, что и сделано в расчете. Поправлен вид формул и рисунков.
- Исправлена база данных седловых опор по ОСТ 26-2091-98 (для некоторых опор некорректно выводились величины Н, h1, h2).
- В расчете седловой опоры при проверке условия устойчивости исправлен вывод величины s=sef+c (расчет при этом выполнялся корректно).
- В расчете седловой опоры типа 3 на прочность по РТМ исправлен вывод «расчетная толщина ребра 1 из условия прочности на изгиб и растяжении» (должно быть написано «из условия устойчивости»). Добавлен вывод некоторых промежуточных вычислений.
- Исправлена база данных эллиптических днищ по ГОСТ 6533-78 – добавлен выбор по наружному и внутреннему диаметру.
- В расчете рубашки с каналами добавлен вывод расчетных величин r3, b2, h2. Поправлен вывод рисунков в зависимости от типа канала.
- В расчете U-образной рубашки при заполнении исходных данных (исполнение сопряжения тип в, г) окно для r0 было неактивно (не было возможности ввести значение). Исправлено.
- При расчете в условиях действия коррозионно–активной среды сняты ограничения на применение отъемных крышки и днищ, а также проходящих штуцеров.
- Диапазон температур при задании коэффициента линейного расширения α расширен до температуры применения материала.В отчете улучшен вывод обозначений размерностей: кв.мм. –> мм2, кг/куб.м. -> кг/м3 и т.д.
- Исправлена опечатка: в диалоге «Свойства материала» вместо «10 000 часов», «20 000 часов» должно быть написано «100 000 часов», «200 000 часов».
- При выводе отчета в Word в графу «Вид испытаний» иногда выводилась пустая строка. Исправлено.
- В кратком отчете по ЕСКД убрана избыточная надпись «заполнение жидкостью».
- При расчете на малоцикловую прочность теплообменников из титана и цветных сплавов исправлены параметры материалов A, B, Ct, nN, nσ.
- При отключенном расчете на малоцикловую прочность ошибочно выполнялись некоторые его элементы.
- Исправлена ошибка при появлении сильфонного компенсатора в цилиндрической рубашке.
- Уточнен вес кожуха теплообменника с U-образными трубами и плавающей головкой, когда длина труб превышает длину кожуха.
- Добавлен расчет второго фланца для ТА с плавающей головкой и U-образными трубами.
- При расчете фланцевого соединения ТА с U-образными трубами и плавающей головкой уточнено расчетное давление при определении болтовой нагрузки (необходимо брать как max{pT, pM} вместо pT).
ПАССАТ-теплообменники
- Исправлена неточность в определении допускаемого угла поворота фланцев.
- Исправлена неточность в определении температур штуцеров змеевикового канала.
- Исправлена отрисовка элементов, присоединенных к штуцерам змеевикового канала.
- Исправлена неточность при расчете фланцевых соединений – в отчет выводилось неверное значение параметра ω (формулы σ1, Δσ1, θ) в случаях, когда параметры двух фланцев различаются.
- Исправлена ошибка в вычислении веса сильфонного компенсатора.
- Добавлен учет вытеснения жидкости межтрубного пространства трубным пучком для всех теплообменников.
- Исправлена ошибка в диалоге "Общие данные" для теплообменников – при выборе РД 26–14–88 пятый тип фланцевого крепления трубной решетки не мог быть выбран.
ПАССАТ-теплообменники
- Добавлены расчеты по ГОСТ Р 52857–2007, в том числе:
- база данных стандартных материалов приведена в соответствие с ГОСТ Р 52857.1–2007;
- расчет обечаек и днищ по ГОСТ Р 52857.2–2007;
- расчет штуцеров от давления и внешних нагрузок по ГОСТ Р 52857.3–2007, ГОСТ Р 52857.9–2007;
- расчет фланцевых соединений на прочность и герметичность по ГОСТ Р 52857.4–2007;
- расчет на прочность от воздействия опорных нагрузок по ГОСТ Р 52857.5–2007;
- расчет на малоцикловую прочность по ГОСТ Р 52857.6–2007 применен ко всем элементам модели;
- расчет кожухотрубчатых теплообменных аппаратов по ГОСТ Р 52857.7–2007;
- расчет аппаратов с рубашками по ГОСТ Р 52857.8–2007, в том числе расчет цилиндрических рубашек с компенсатором;
- расчет на прочность под воздействием сероводородных сред по ГОСТ Р 52857.10–2007.
- Добавлена возможность экспорта–импорта в открытый формат.
- В базу данных стандартных элементов добавлены эллиптические днища по ГОСТ 6533-78.
- В базу данных стандартных элементов добавлены опорные обечайки по АТК 24.200.04-90.
ПАССАТ-Колонны
- Исправлена ошибка, приводящая к зависанию программы при работе с сетевыми ключами.
- Исправлена ошибка, приводящая к падению программы при задании змеевиковых и регистровых каналов, штуцеров.
- Исправлена ошибка при задании опор на U-образных рубашках.
- Исправлена ошибка, приводящая к сообщению "Внутренняя ошибка приложения", при выборе материала анкерных болтов "09Г2С".
ПАССАТ-Колонны
- Исправлена ошибка в алгоритме получения лицензий (часто приводила к сообщению "Лицензия не получена" при расчете).
- В плавающих головках теплообменников с эллиптическими крышками исправлен расчет радиуса R (раньше брался из сферических крышек).
- В расчете опорной стойки-лапы исправлены обозначения в формуле для расчета Dp конической обечайки (α2, b1).
- Уточнены значения толщин фланцевых прокладок в базе данных (для паронита иногда возвращалось h=0).
- При расчете фланцев-решеток значение внутреннего диаметра принималось равным 0, что приводило к завышенным напряжениям. Исправлено на внутренний диаметр кожуха.
- Исправлена ошибка, возникающая при попытке присоединения фланца к штуцеру, врезанному в расширитель теплообменника.
- Исправлена ошибка при расчете коэффициента Ap (расширитель теплообменника, βp>0,9).
- Добавлен вывод размерности при расчете податливости расширителя Kрас.
- Добавлен расчет рубашек по ГОСТ 25867-83: цилиндрической, U-образной, с частичным охватом обечайки, со змеевиковыми и регистровыми каналами.
- Добавлены расчеты в условиях коррозионно-активной сероводородсодержащей среды.
- В базу данных стандартных элементов добавлены седловые опоры, подкладные листы, опоры-лапы.
- Добавлена проверка для элементов жесткости, "наслаивающихся" друг на друга.
- Для пользовательских материалов снято округление по ГОСТ 14249-89 до 0,5 МПа в меньшую сторону.
- При расчете штуцеров расчетная толщина обечайки sp в месте врезки должна рассчитываться с учетом коэффициента прочности сварного шва в месте врезки, а не браться из расчета несущего элемента. Исправлено.
- Исправлены ошибки в таблице материалов – для сталей 08Х22Н6Т, 08Х21НМ2Т были заданы некорректные значения коэффициента Пуассона, уточнены значения плотностей для различных материалов из марочника.
- При определении ветровых нагрузок уточнен внешний диаметр фланцевых соединений.
- Исправлен ряд ошибок при присоединении к теплообменнику конических обечаек (некорректные сообщения об ошибках, проверки стыковок элементов, перевернутая отрисовка конических обечаек).
- Для сильфонных компенсаторов уточнены формулы для KΘ, KQ, ρ.
ПАССАТ-Колонны
ПАССАТ-теплообменники
- Добавлен расчет седловой опоры согласно РТМ 26 – 110 – 77 с отрисовкой различных видов опоры.
- Добавлена возможность задания свойств материалов пользователя для всего диапазона расчетных температур. При этом сохранена прямая совместимость с уже созданными пользовательскими материалами.
- В библиотеку материалов добавлены:
- Алюминиевые сплавы
- Медные сплавы
- Чугуны
- Титановые сплавы
- В библиотеку материалов добавлены стали 09Г2С, 16ГС с классами прочности 265, 296 по ГОСТ 19281 согласно поправки к ГОСТ 14249-89 (ИУС №2).
- При создании отчета рисунок модели можно вывести в той проекции, которую выбрал пользователь на экране (ключ VIEW=USER).
- Добавлен элемент "Отвод".
- Дополнены свойства некоторых материалов болтов и шпилек для высоких температур.
- Создана база данных по прокладкам фланцев.
- В базу данных по фланцам добавлены арматурные фланцы малых диаметров с восьмиугольными прокладками.
- Добавлена возможность задавать и рассчитывать крепёж фланцевых соединений с проточками.
- Добавлен расчет требуемой и располагаемой площади при расчете укрепления отверстий.
- Уточнено определение расчетной толщины внутренней части проходящего штуцера.
- Уточнен расчет диаметра отверстия наклонного штуцера с осью в плоскости поперечного сечения (учет величины t).
- В расчете врезки штуцера по РД 26.260.09-92 в условии применимости методики расчета указан диаметр элемента D, а по РД должен быть Dp, т.е. расчетный диаметр элемента. Исправлено.
- При расчете укрепления отверстий с торовой вставкой допускаемое напряжение для элемента берется по торовой вставке,а не по днищу или корпусу. Исправлено.
- Исправлен ряд замечаний по кратким отчетам, исправлены опечатки, добавлены новые расчетные параметры.
- Внешние и весовые нагрузки теперь могут прикладываться к днищам.
- Добавлен вывод эпюр перемещений колонных аппаратов с учетом ветровых и сейсмических воздействий.
- Переработан интерфейс опоры колонного аппарата.
- Добавлен постамент под опору колонного аппарата:
- при расчетах учитывается высота и жесткость постамента;
- выводятся приведенные нагрузки как для постамента, так и для фундамента.
- Уточнен расчет коэффициента пульсации давления ветра в зависимости от высоты и ветрового района.
- Уточнен расчет температуры в зоне стыка переходной обечайки и опоры.
- Добавлена возможность установки площадок на верхнее днище и на опорную обечайку.
- Добавлен вывод названий патрубков опоры при визуализации.
- Добавлена возможность задания раздельного режима испытаний в трубном/межтрубном пространствах.
- В U-образных ТА и ТА с плавающими головками добавлена возможность задания фланцев трубных решеток в исполнениях "шип-паз", "выступ-впадина", "с 8-гранными прокладками".
ПАССАТ-Колонны
ПАССАТ-теплообменники
- Разработан новый модуль "Кожухотрубчатые теплообменные аппараты" – расчет на прочность и устойчивость элементов ТА по РД 26-14-88:
- с неподвижными трубными решетками;
- с компенсатором на кожухе;
- с расширителем на кожухе;
- с U-образными трубами;
- с плавающей головкой.
- Помимо расчетов по РД 26-14-88, реализованы расчеты на прочность и устойчивость линзовых компенсаторов по ГОСТ 30780 и EN 13445, фланцевых соединений трубных решеток с добавлением расчета на малоцикловую прочность по РД 26-15-88, плавающих головок по РД 24.200.21-91
- Уточнено определения угла β взаимного расположения близлежащих штуцеров.
- При определении допускаемых напряжений пределов текучести и прочности для стандартных материалов округление теперь выполняется по ГОСТ 14249 – 89 до 0,5 МПа.
- Свойства материалов 09Г2С и 16ГС согласно поправки к ГОСТ14249 (ИУС№2) принимаются вне зависимости от толщины листа как при s>32мм.
- Расчет выпуклых днищ: исправлен расчет отбортовки (неверный учет коэффициента прочности шва)
- Расчет сферических неотбортованных днищ: исправлен расчет коэффициента K
- Добавлена поддержка работы на английском языке.
- При формировании отчетов в формат RTF добавлена возможность управлять порядком вывода элементов.
- Добавлена возможность расчета проходящих штуцеров с l3=0.
- Добавлены свойства спирально-навитых прокладок по данным ПНАЭ.
- Во фланцах типа "Плоские приварные" добавлена проверка на нулевую толщину втулки.
- Теперь диалоги свойств материалов реагируют на толщины элементов (раньше это учитывалось только при расчете)
- Исправлена ошибка: использование контактирующих фланцев приводило к ошибке при определении опорных нагрузок, а также не рассчитывались веса этих фланцев.
- В данные фланцев, приварных встык, добавлен параметр lc – длина цилиндрической части втулки.
- Исправлена ошибка: при использовании контактирующих фланцев с резиновыми прокладками в ряде случаев некорректно определялось значение модуля упругости прокладки и выдавалось сообщение об ошибке («Свойства материала прокладки не могут быть определены при hп = 0»)
- Исправлена ошибка: при расчете укрепления отверстия торообразной вставкой или вварным кольцом за параметры несущего элемента (обечайки) должны приниматься параметры вставки(кольца).
- При расчете весов элементов теперь вычитаются веса участков, вырезанных штуцерами.
- Исправлена ошибка при расчете веса конического перехода.
- В библиотеку материалов уточнены данные по плотности сталей (ранее для стандартных сталей считалось ρс=7800 кг/м3). При вызове диалога свойств материалов параметр α (коэффициент температурного расширения) раньше не зависел от заданной температуры (при расчете бралось его правильное значение). Исправлено.
- Исправлена ошибка: при расчете аппаратных фланцев на приварных кольцах величина b определялась неправильно.
- Добавлен тепловой расчет переходного участка опорной обечайки по АТК 24.200.04–90.
- Добавлен расчет приведенных нагрузок на фундамент по АТК 24.200.04–90.
- При отключении расчета от сейсмических и/или ветровых нагрузок структура таблиц результатов соответствующим образом меняется.
- Добавлена возможность задавать расположение сосредоточенных масс в полярной системе координат.
- При появлении галочки "Переходный участок" в элементе "Опора колонного аппарата" автоматически вызывается диалог свойств участка.
- Исправлена ошибка при расчете конических и составных опор колонных аппаратов.
ПАССАТ-Колонны
- Добавлена возможность задания изоляции и футеровки для обечаек и днищ.
- Добавлена возможность задания дополнительных весовых нагрузок, сосредоточенных сил и моментов.
- Доработан расчет обечаек от опорных нагрузок для горизонтальных сосудов:
- добавлен расчет обечаек с произвольным количеством опор (более 2) и их расположением;
- добавлено построение эпюр перемещений, поперечных усилий, изгибающих моментов, запасов прочности и устойчивости;
- добавлен анализ перемещений и последовательным исключением "неработающих" опор.
- Добавлен расчет радиальных штуцеров овального сечения.
- Добавлен автоматический учет гидростатического давления при расчете элементов вертикальных сосудов (аппаратов).
- Добавлен автоматический учет весовых нагрузок «дочерних» элементов в вертикальных и горизонтальных сосудах и аппаратах (штуцера, фланцы,…..)
- Опорная обечайка может присоединяться помимо эллиптического днища к сферическому и торосферическому днищам;
- Таблицы перемещений (при определении периода колебаний), поперечных усилий и моментов заменены на эпюры;
- Добавлена комбинированная опора, состоящая из цилиндрического и конического участков;
- Введена возможность задания переходной обечайки;
- Расчет на прочность опорного узла и фундаментных болтов производится при 200С;
- Добавлена возможность задания опорных обечаек и днищ с изоляцией и футеровкой;
- Добавлена возможность изменения ветрового давления в зависимости от типа местности по СНиП 2.01.07-85;
- Добавлена возможность расчета без ветровой нагрузки;
- Исправлен ряд ошибок в выводе промежуточных результатов при расчете нагрузок на колонные аппараты.
- Добавлено графическое изображение нагрузок, приложенных к штуцеру.
- При расчете юбочной опоры колонного аппарата выполняется построение эпюры критерия прочности и устойчивости.
- Исправлена ошибка вывода некоторых размерностей в краткие отчеты.
ПАССАТ-Колонны
- Исправлены ошибки, связанные с расчетами свойств материалов, определяемых пользователем.
- Исправлена проблема с добавлением материала анкерных болтов.
- Добавлен автоматический импорт свойств материалов пользователя из файлов моделей.
- Добавлен вывод параметров колонного аппарата (сейсмичность, ветровой район) в отчет в формате RTF.
- В расчете фланцевых соединений появлялся расчёт прокладки, даже если эта прокладка жёсткая. Исправлено.
- В расчете аппаратных фланцевых соединений при расчете параметра ΔΘ использовалась величина E20, должна использоваться E.
- При присоединении дочернего элемента к штуцеру этот элемент наследовал по умолчанию некорректное значение прибавки на коррозию c1. Исправлено.
- Уточнено расположение элементов при расчете колонного аппарата.
- При врезке в торосферическое днище не показывалась расчетная схема.
- Добавлен параметр “Высота седловой опоры”.
- В диалогах свойств материалов и в отчетах “рабочая температура” заменили на “расчётная температура”.
- В колонных аппаратах “платформы” переименовали в “площадки”.
- При расчете отъемных крышек свойства материалов при 200С считались как для рабочих условий. После исправлений стали считаться как для условий монтажа.
- В расчёте отъёмных крышек неверно определялся параметр Qt.
- Добавлен элемент “Отъёмные плоские днища” и совместный расчёт днища и фланцевого соединения.
- Добавлена БД стандартных фланцев (ГОСТ 28759, ГОСТ 12821-80, ГОСТ 12822-80)
- Усовершенствован механизм вывода отчетов в RTF, появилась возможность составлять произвольные отчеты, основываясь на объектной модели.
- Добавлен новый вид отчета - «Краткий отчет» - только исходные данные и результаты.
- Отключено создание внешних файлов-отчётов *.pas_rep и удалена утилита для их просмотра. Для генерации отчётов предлагается использовать конвертер в формат RTF.
- Исправлена ошибка в элементе “Плоские днища с рёбрами жёсткости” (в условиях испытаний допускаемое напряжение для ребра рассчитывалось неверно, что приводило к занижению допускаемого давления испытаний)
- Плоские днища: исправлена ошибка при определении Dp, K для различных типов днищ.
- Исправлены ошибки в расчёте опорной лапы на конической обечайке, улучшена отрисовка, введены дополнительные проверки - b3*cos(Alpha) <=1.5*h1, b2 >= 0.6*b3 * cos(Alpha)
- Исправлена ошибка при расчете доп. напряжений для укрепления отверстий в условиях испытаний (ранее использовалось значение в рабочих условиях)
- Уточнен расчет расстояния от края сосуда до центра тяжести фланцевого соединения li.
- Уточнен расчет Qt для фланцевых соединений (t - 20).
- Уточнен расчет опорных нагрузок сосудов на седловых опорах.
- Исправлена ошибка в проверке условия
- Исправлена ошибка в элементе “Плоские днища с рёбрами жёсткости” (в условиях испытаний допускаемое напряжение для ребра рассчитывалось неверно, что приводило к занижению допускаемого давления испытаний)
- Плоские днища: исправлена ошибка при определении Dp, K для различных типов днищ.
- Добавлены элементы “Отъёмное плоское днище”, “Отъёмное эллиптическое днище”, “Отъёмное сферическое неотбортованное днище” и совместный расчёт днища и фланцевого соединения.
- Исправлены ошибки в расчёте опорной лапы на конической обечайке, улучшена отрисовка, введены дополнительные проверки - b3*cos(Alpha) <=1.5*h1, b2 >= 0.6*b3 * cos(Alpha)
- Сферические неотбортованные днища: исправлено ограничение e2<t на e2<(h–d/2), e1<(h–s1)/2 на e1<(t–s1)/2
- В элемент “Плоские днища и крышки” добавлена возможность задавать нагрузки в условиях испытаний.
- В расчете места врезки от внешних нагрузок учтены дополнительные моменты, создаваемые сдвиговыми нагрузками на плече l1.
- В элемент “Штуцер” введён дополнительный материал для внутренней части.
- Расширены возможности генератора отчетов RTF для создания отчетов произвольного содержания.
- Добавлен шаблон краткого отчёта (только исходные данные и результаты).
- Отключено создание внешних файлов-отчётов *.pas_rep и удалена утилита для их просмотра.
- Разработан новый модуль «Колонные аппараты» – расчет на прочность и устойчивость от внешних, ветровых и сейсмических нагрузок аппаратов колонного типа по ГОСТ Р 51273-99, ГОСТ Р 51274-99.
- Добавлена возможность задавать момент инерции в [см4] (по просьбам пользователей).
- Уточнен расчет l1 c учетом колец жесткости сопряженных элементов.
- Изменения в интерфейсе пользователя: переключение между моделью и отчетом с помощью закладок, группировка элементов на инструментальной панели, полноцветные изображения на иконках.
- Изменения в интерфейсе – переименовали «Параметры» – в «Настройки» «Параметры документа» – в «Параметры».
- Введён дополнительный контроль толщины проходящего штуцера, не позволяющий пользователю задать (s1 – 2*c)<0 (это приводило к ошибке при определении расчётной длины l3p).
- Исправлены ошибки в элементе «Плоское днище с рёбрами»:
- добавлен вывод свойств материалов днища и рёбер;
- уточнен расчет с втулками;
- исправлена размерность приведенных моментов.
- Исправлена ошибка при определении величины [F] при расчёте штуцера от внешних нагрузок по РД 26.260.09-92
- Введено ограничение применимости РД 26.260.09-92: d/D < 0.4
- Исправлены проблемы при отрисовке и расчёте штуцера, расположенного на днище, при смещении Rs < 0
- Были перепутаны местами обозначения нагрузок на штуцер в выпуклом днище для расчёта по WRC107/297 (F1 и F2).
- Исправлена ошибка: в отчёте общих данных забыли вывести информацию о виде испытаний и давлении.
- Изменена расчетная длина в расчете седловых опор при определении допускаемых надопорных нагрузок – теперь вместо расстояния между опорами берется расчётная длина для давления.
- Исправлена ошибка элемента «седловая опора»: при составлении отчета после примечания b=b2 в отчёт выводилось по-прежнему b (в расчёт подставлялась верная величина); Исправлена ошибка в определении коэффициентов nT, K2 и K1 (для точки 3).
- Выполняется итерационный расчёт sp для цилиндрической обечайки, подкреплённой кольцами жёсткости (при наружном и при внутреннем давлении)
- Разделены нагрузки на штуцер: в рабочих условиях и в условиях испытаний.
- Доработан интерфейс программы (сворачивающиеся меню и панели инструментов).
- Исправлена ошибка в проверке и расчёте свойств материала болтов арматурных фланцев.
- Ошибка: не задавалось название вводимого кольца.
- Усовершенствован алгоритм назначения имён по умолчанию (теперь программа никогда не назначает уже существующее имя).
- Исправлены ссылки на ГОСТы по фланцам ASME различного типа.
- Ошибка: в отчёт не выводился эскиз крутого конического днища (тип без укрепления).
- Ошибка: не проверялись условия применимости методики для аппаратных фланцев (Dн/D, 2h/Dн).
- Исправлен алгоритм обновления расчётных величин в диалогах (теперь они обновляются не только по нажатию Enter, но и при переходе из одной ячейки в другую).
- Исправлена ошибка в определении расчётной длины цилиндрической обечайки, в случае, когда она примыкает к аппаратному фланцу.
- Ошибка: при расчёте параметра l1 у кольца не должна учитываться величина t.
- Ошибка: сферическое неотбортованное днище отсекалось неверно.
- Исправлена ошибка: при задании штуцера в декартовой системе координат при нулевом смещении он исчезал с изображения модели.
- Величина смещения штуцера lсм ограничивается значением (D+2s)/2 – (d+2s1)/2.
- Ошибка: флаг “Точный монтаж” для опор сбрасывался при выходе их диалога.
- Величина b2 для опор по РД 26-01-169-89 неверно выводилась в отчёт.
- В формуле для давления испытаний величина [σ]20 должна браться для рабочих условий (бралась для условий испытаний).
- Размерность метров теперь пишется всегда с маленькой буквы.
- В расчёте укрепления отверстия (величина s1p) в отчёт выводилось неверное значение [σ]1 (выводилось значение [σ] обечайки, считалось верно).
- Неверно определялось значение f в расчёте Седловых опор.
- Неверно определялось значение gamma в расчёте штуцера, вертикально вваренного в днище.
- Величина sp в расчёте укрепления отверстия теперь берётся из расчёта несущей обечайки.
- Добавлен расчёт плоских крышек с рёбрами и втулками.
- Доработан элемент “Арматурное фланцевое соединение” – выполняется совместный расчёт фланцевой пары.
- Исправлен расчёт допускаемых напряжений для элемента “Арматурное фланцевое соединение”.
- Доработан элемент “Аппаратное фланцевое соединение” – выполняется совместный расчёт фланцевой пары по РД 26-15-88.
- Уточнён расчёт податливостии и определение сил от внешнего давления для фланцевых соединений.
- Добавлена возможность задания расположения штуцера как в полярной, так и в декартовой системе координат.
- Добавлена возможность упрощённого задания смещённого штуцера.
- Добавлена возможность присоединения элементов модели к штуцерам (днища и крышки, врезка штуцер в штуцер и др.).
- Добавлена возможность настройки точности (количество значащих цифр), с которой задаются параметры и выводятся в отчёт расчётные величины.
- Исправлена ошибка в алгоритме определения расстояния между двумя близлежащими штуцерами (b).
- Исправлена ошибка, позволяющая пользователю задать величину общей коррозии внутренней части штуцера, превышающую толщину стенки s3.
- Добавлен контроль толщины стенки патрубка по РД 26-18-8-89.
- Добавлен расчёт штуцера от внешних нагрузок по РД 26.260.09-92.
- Добавлен элемент “Опорная стойка-лапа” по РД 26-01-169-89.
- Исправлена ошибка, дающая некорректный результат при промежуточном расчёте кольца жёсткости седловой опоры (при нажатии кнопки соответствующего диалога выдавались отрицательные значения) (Примечание: следует помнить, что данный расчёт всё же является предварительным, и не учитывает влияния соседних элементов конструкции (величины l1, l2, le, k и т.д.)).
- При инсталляции программы на рабочий стол кладётся иконка
- При расчёте несущей способности обечайки в месте седловой опоры исправлена ошибка при определении коэффициента K1.
- Исправлен ряд неточностей при определении параметров e4, MT, [Fi] в расчёте колец седловой опоры.
- Исправлена ошибка в расчёте седловой опоры с подкладным листом (расчёт №2, при котором подкладной лист рассматривают как усиление стенки сосуда).
- Добавлена возможность задания элемента укрепления конического перехода без увеличения толщины стенки.
- Переработан алгоритм конвертации отчётов программы в формат RTF.
- Добавлена возможность формирования отчётов на основе шаблона пользователя.
- Исправлена ошибка в определении типа торосферического днища (типы A, B, C) и определение его расчётной толщины.
- Добавлена возможность настройки качества изображения в соответствии с быстродействием компьютера пользователя.
- Добавен предварительный просмотр в диалоге открытия файла.
- Из диалога “Общие данные” удалена ячейка “Дата расчёта”, добавлена ячейка “Название рабочей среды”.
- Исправлена неточность при расчёте укрепления отверстия под действием наружного давления (коэффициент прочности сварного шва при этом не должен учитываться).
- Отчёт, оставшийся с прошлого сеанса работы, теперь загружается автоматически вместе с моделью (не требуется повторный пересчёт).
- Первая коммерческая версия “ПАССАТ”
Выберите программу
ПАССАТ
ПАССАТ (Модули: Базовый, Колонны, Теплообменники)
ПАССАТ (Модули: Базовый, Резервуары)+Штуцер-МКЭ
ПАССАТ (Модули: Базовый, Колонны, Теплообменники)+Штуцер-МКЭ
Для нас важно иметь представление, какие организации интересуются нашими разработками, поэтому для некоторых загрузок требуется заполнение формы обратной связи.
Спасибо за понимание!
ПАССАТ 3.7.0.6 (Русская версия) | zip, 296.64 MiB md5: 934a894c7fc2650c3a5edc34372bef86 | Запросить | 07.10.2024 |
ПАССАТ 3.6.0.15 (Русская и английская версии) | zip, 253.75 MiB md5: f8230b23f859818e488887cc6561edc7 | Запросить | 08.07.2024 |
Программа ПАССАТ версия 3.7. Руководство пользователя | pdf, 9.40 MiB md5: b4635686012f4059008696c255771f19 | Скачать | 11.07.2024 |
Протокол испытаний ПАССАТ | pdf, 2.31 MiB md5: 07ed478f4d80e7dc21a7c13f526cb1d4 | Скачать | 09.07.2024 |
Утилиты для ключей Sentinel HL и Guardant (только для Пассата 3.7)
Программа обновления ключа KeySt для Guardant и Sentinel HL | zip, 16.76 MiB md5: b3cf000d363b819575e92a6bb60856d2 | Скачать | 09.07.2024 |
Драйверы ключа электронной защиты Guardant 7.0.215 | exe, 11.43 MiB md5: 96e88aaf5a8fe8df600a4e345e8418f7 | Скачать | 24.12.2021 |
Драйверы и менеджер сетевых ключей Sentinel HL (Windows) | exe, 37.14 MiB md5: c1657de311182bb9421273a16e1ce028 | Скачать | 12.12.2023 |
Менеджер сетевых ключей Sentinel HL (Linux) | gz, 137.59 MiB md5: 9c46a24a52551d304f44648d87ae37c4 | Скачать | 15.04.2024 |
Утилиты для ключей SuperPro
Программа обновления ключа KeySt для Sentinel SuperPro | zip, 4.26 MiB md5: ed2e48e4451e5c7b6ad21aaf45448e7f | Скачать | 02.08.2022 |
Драйверы ключа электронной защиты SafeNet Sentinel 7.6.9 | exe, 7.37 MiB md5: d9057598aa4f55ffa760dec59743fd8c | Скачать | 13.09.2017 |
Обучение
Ознакомиться с документацией онлайн по программе вы можете в нашей Базе знаний.
Документацию по программе версии 3.7 вы можете скачать здесь.
Наша компания предоставляет обучающие курсы в нашем Учебном центре. Обучающие курсы по программе Пассат вы можете найти здесь (очно) и здесь (онлайн).
Также Вы можете посмотреть видеоролики по работе в программе ПАССАТ на нашем канале YouTube.
Техническая поддержка
Уважаемые коллеги!
В связи с текущей ситуацией, когда многие работодатели переводят сотрудников на удаленную работу, мы подготовили рекомендации, чтобы помочь Вам использовать программы ООО «НТП Трубопровод» удалённо.
Пожалуйста, заполните эту форму. Пункты, отмеченные звездочкой, являются обязательными.
К заявке Вы можете прикрепить файлы с изображениями экрана и данными программы.
Номер лицензионного соглашения указан в Свидетельстве о предоставлении лицензии (лист плотной бумаги голубого цвета), входящем в комплект поставки.
Мы осуществляем техподдержку последней версии программы. Перед обращением в техподдержку, пожалуйста, убедитесь, что используете последнюю версию программы.
Пожалуйста, перед отправкой заявки убедитесь, что ПРИЛОЖИЛИ НЕОБХОДИМЫЕ ФАЙЛЫ РАСЧЁТА!!!
* - обозначены поля обязательные для заполнения.
