Старт-Проф Текущая версия 4.86 R4

Семейство программ для проектирования и расчета прочности и жесткости трубопроводов различного назначения.

Обзор

Старт-Проф – одна из самых распространенных программных систем расчета прочности и жесткости трубопроводов различного назначения в России и странах СНГ. Программная система достигла уровня своеобразного промышленного стандарта и по своим потребительским свойствам не уступает зарубежным аналогам.

Программа используется в 3000 организаций России, Украины, Казахстана, Белоруссии, Узбекистана, Туркменистана, Китая, Японии, Великобритании, Италии, Чехии, Латвии, Сербии, Болгарии, Германии, Финляндии, Кореи и США.

Старт-Проф успешно используется во многих отраслях промышленности, например:

Энергетика, теплоснабжение, коммунальные сети
Нефтегазовая промышленность, нефте- и газопереработка, нефтехимия
Химическая промышленность
Металлургия
Пищевая промышленность
Фармацевтика
Судостроение
Водоснабжение

Благодаря огромному числу пользователей и обратной связи со специалистами различных отраслей промышленности программная система Старт-Проф устойчиво развивается и модернизируется, чтобы соответствовать современным требованиям промышленности.

Программа постоянно верифицируется, в том числе и путем перекрестного тестирования с аналогичными отечественными и зарубежными программами.

Используется внутренняя система качества: каждая выпускаемая версия Старт-Проф проходит автоматическое и ручное тестирование на нескольких сотнях верификационных расчетных моделях.

Выполнение расчетов по программам Старт-Проф обеспечивает надежность и безопасность при эксплуатации трубопроводных систем различного назначения, облегчает согласование проекта с контролирующими органами (Ростехнадзор, Главсгосэкспертиза), сокращает затраты и время пусконаладочных работ.

Нашими специалистами обеспечивается качественная и оперативная техническая поддержка по телефону, электронной почте и другим каналам связи.

Нашим Учебным центром регулярно проводятся курсы повышения квалификации по работе с программой старт. Все преподаватели – авторы программы Старт-Проф.

Возможности

Старт-Проф позволяет рассчитывать различные типы трубопроводов:

Надземные
Защемленные в грунте
Вакуумные
В рубашке
Криогенные
Высокого давления
Пластиковые
Стеклопластиковые
Из цветных металлов

Нормы

Расчеты проводятся в соответствии с нормативными документами:

  • Трубопроводы пара и горячей воды
    • РД 10-249-98 (Россия)
    • ASME B31.1-2022 Power piping (США)
    • GB/T 32270-2015 (Китай)
  • Тепловые сети
    • ГОСТ Р 55596-2013
    • РД 10-400-0 (Россия)
    • CJJ/T 81-2013 (Китай)
    • EN 13941-2019 Тепловые сети (Евросоюз)
  • Технологические трубопроводы
    • ГОСТ 32388-2013 (Россия)
    • ASME B31.3-2020 (США)
    • EN 13480-3:2017 + A1:2021 Metallic Industrial Piping (Евросоюз)
    • GB/T 20801-2020 Process Piping (Китай)
    • GB 50316-2008 Metallic Industrial Piping (Китай)
  • Магистральные и промысловые газо- и нефтепроводы
    • СНиП 2.05.06-85 (Россия)
    • СП 36.13330.2012 (Россия)
    • ASME B31.4-2019 + Ch. IX & XI Liquid Transportation (США)
    • ASME B31.8-2020 (США)
    • GB 50251-2015 Gas Pipelines (Китай)
    • GB 50253-2014 Oil Pipelines (Китай)
    • ГОСТ Р 55989-2014 Магистральные трубопроводы на давление свыше 10 МПа
    • ГОСТ Р 55990-2014 Промысловые трубопроводы
    • СП 284.1325800.2016 Промысловые трубопроводы
    • СП 33.13330.2012 Расчет стальных трубопроводов на прочность. Актуализированная редакция СНиП 2.04.12-86
    • ASME B31.12-2019 Трубопроводы для водорода (США)
    • BS PD 8010-1:2015 Магистральные трубопроводы (Великобритания)
    • BS PD 8010-2:2015 Подводные трубопроводы (Великобритания)
    • CSA Z662 Магистральные трубопроводы (Канада)
  • Трубопроводы из стеклопластика
    • ISO 14692-3:2002/Cor 1:2005 (Международный)
    • ISO 14692-2017 Трубопроводы из стеклопластика
  • Трубопроводов из полимерных материалов PE, PE-RT, PP, PB, PVC, PVDF и др.
    • ГОСТ 32388-2013 (Россия)
  • Другие трубопроводы
    • ASME B31.5-2019 Системы обогрева и охлаждения
    • ASME B31.9-2020 Коммунальные трубопроводы зданий
  • Коэффициенты интенсификации и гибкости
    • ASME B31J-2017
  • Оценка допускаемых нагрузок на оборудование
    • ГОСТ 32601-2013, Центробежные насосы (Россия)
    • API 610 12th Edition. Centrifugal Pumps for Petroleum, Petrochemical, and Natural Gas Industries (США)
    • ГОСТ Р 53682-2009 Установки нагревательные для нефтеперерабатывающих заводов
    • ГОСТ ISO 13706-2011 Аппараты с воздушным охлаждением
    • СТО-СА-03-002-2009 Правила проектирования, изготовления и монтажа вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов
    • ГОСТ 54806-2011 Насосы центробежные. Класс I
    • ГОСТ 54805-2011 Насосы центробежные. Класс II
    • WRC 537 Ed.10 Локальные напряжения в сферических и цилиндрических оболочках от внешних нагрузок
    • API 617 9th Edition. Axial and Centrifugal Compressors and Expander-compressors
    • API 560 5th Edition. Fired Heaters for General Refinery Service
    • API 661 7th Edition. Petroleum, Petrochemical, and Natural Gas Industries—Air-cooled Heat Exchangers
    • API 650 13th Edition. Welded Tanks for Oil Storage
    • EN ISO 9905:1998+A1:2011 Technical specifications for centrifugal pumps — Class I
    • EN ISO 5199:2002 Technical specifications for centrifugal pumps — Class II
    • NEMA SM23 R2002 Паровые турбины
  • Учет податливостей штуцеров оборудования
    • WRC 297 Local Stresses in Cylindrical Shells Due to External Loadings on Nozzles - Supplement to WRC Bulletin No. 107 (Revision I)
    • PD 5500 5th Edition. Specification for Unfired Fusion Welded Pressure Vessels
  • Расчет на сейсмические воздействия
    • СНиП II-7-81* (Россия)
    • СП 14.13330.2018 Изм. 2 (Россия)
    • НП-031-01 (Россия)
    • ТКП ЕН 1998-1-2011 (Belarus)
    • СП РК 2.03-30-2017* (Казахстан)
    • KMK 2.01.03-19 (Узбекистан)
    • GB 50011-2016 (Китай)
    • GB 50032-2003 (Китай)
    • ASCE 2001 Guidelines for the Design of Buried Steel Pipe (American Lifelines Alliance) (США)
    • ASCE 7-22 (США)
    • IBC 2021 (Международный)
    • NSR-10 (Колумбия)
    • KBC 2016 (Корея)
    • UBC 1997 (Международный)
    • NBC 2020 (Канада)
    • CFE 2015 (Мексика)
    • EUROCODE 8 EN 1998-1 (European Union)
    • IS 1893:2016 (Индия)
    • AS/NZS 1170.4-2007 Amendment 1,2 (Австралия / Новая Зеландия)
    • Seismic Code for Dubai (Дубай)
  • Расчет на ветровые воздействия
    • СП 20.13330.2016 изм. 3 (Россия)
    • GB 50009-2012 (Китай)
    • ASCE 7-22 (США)
    • NBC 2020 (Канада)
    • EN 1991-1-4 2005+A1-2010 (Евросоюз)
    • UBC 1997
    • IBC 2021 (Международный)
    • IS.875.3.2015 (Индия)
    • AZ/NZS 1170.2:2021 (Новая Зеландия)
    • NBR 06123-1988 (Бразилия)
    • BS 6399-2 (Великобритания)
    • CNS (Тайвань)
    • NSR-10 (Колумбия)
    • KBC 2016 (Южная Корея)
    • CFE 2020 (Мексика)
    • Давление ветра в зависимости от высоты
    • Скорость ветра в зависимости от высоты
  • Расчет на снеговые нагрузки
    • СП 20.13330.2016 изм.3 (Россия)
    • GB 50009-2012 (Китай)
    • ASCE 7-22 (США)
    • NBC 2020 (Канада)
    • EN 1991-1-3-2003 + A1-2015 (Евросоюз)
    • IBC 2021 (Международный)
    • KBC 2016 (Южная Корея)
  • Расчет на гололедные нагрузки
    • СП 20.13330.2016 изм.3 (Россия)
    • GB 50135-2019 (Китай)
    • ASCE 7-22 (США)
    • IBC 2012 (Международный)
  • Продление срока службы
    • ASME B31G-2012 (США)
    • GB/T 19624-2019 (Китай)

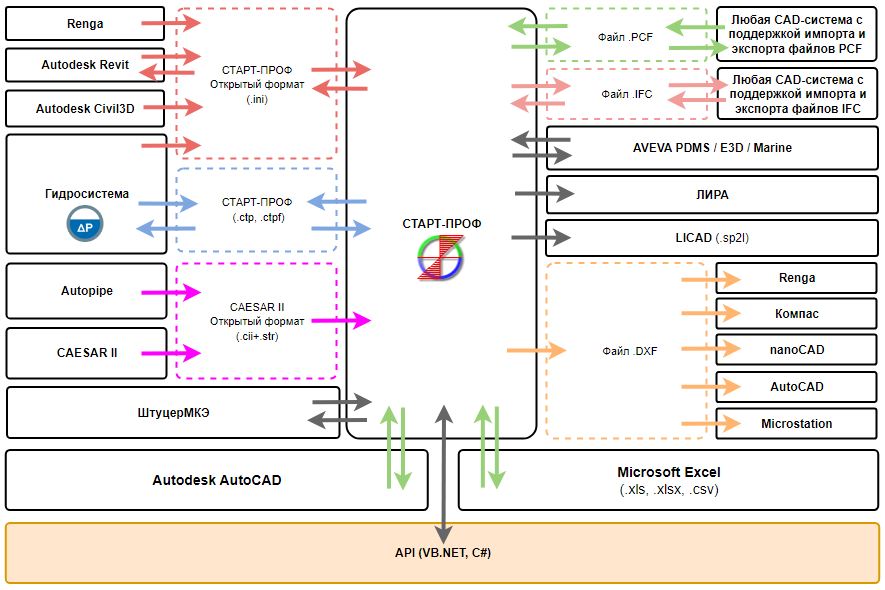

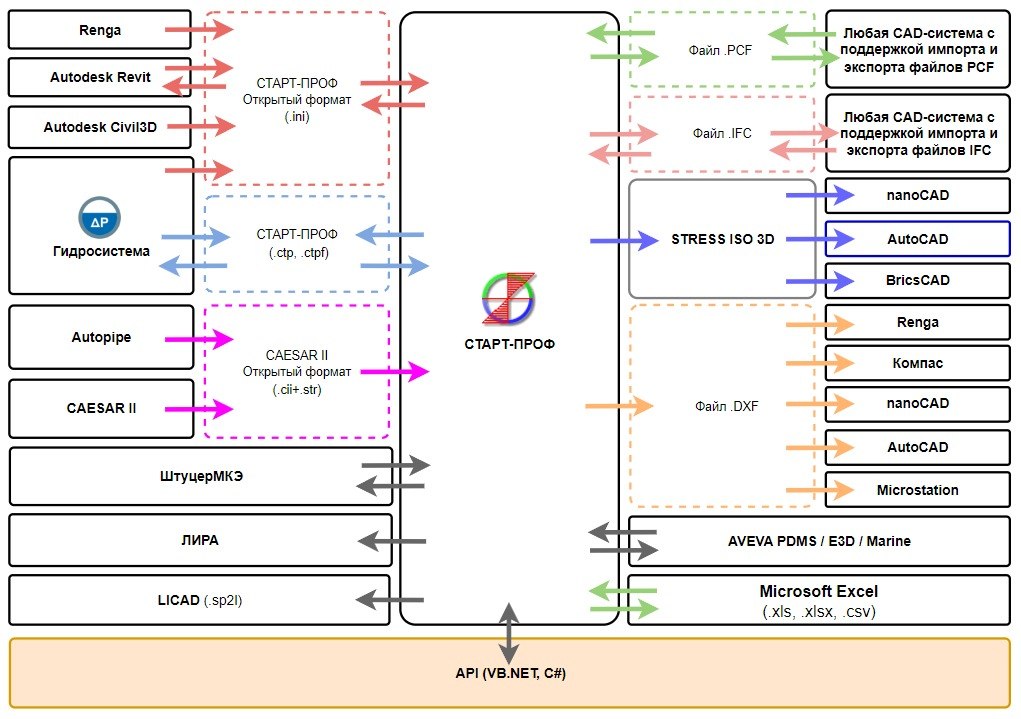

Интеграция

Старт-Проф имеет интерфейсы для интеграции с рядом программ для расчета и проектирования:

Программа Импорт в Старт-Проф Экспорт из Старт-Проф
+ +
+ +
+
+
+
+
+
+
+
+ +
+ +
+
+
+ +
+
+ +
+
+
+
+ +
+ +

Базы данных

Для того чтобы не вводить необходимые параметры вручную, имеется ряд встроенных баз данных:

Материалы
Пружины
Крепления постоянного усилия
Грунты
Компенсаторы
Изоляция
Трубы
Тройники
Отводы
Переходы
Фланцы и прокладки
Балки
Арматура

Интерфейс

Старт-Проф имеет современный наглядный и интуитивно понятный пользовательский интерфейс, документацию и справочную систему на русском, английском и китайском языках.

При построении используется простая и понятная любому рядовому проектировщику объектно-ориентированная расчетная модель трубопровода. Объектами, из которых состоит трубопровод, являются:
Линейные элементы
Отводы
Тройники
Переходы
Крепления
Компенсаторы
Деформации
Нагрузки
Смещения опор
Арматура
Фланцевое соединение
Заглушка
Балластировочный утяжелитель
Соединение
Оборудование
Дефект

СТАРТ-Элементы – инструмент конструктора трубопроводов

С помощью СТАРТ-Элементы можно определить:

компенсирующую способность поворотов Г-, Z-образной формы и П-образных компенсаторов при прокладке трубопроводов над землей и в подземных каналах;
компенсирующую способность поворотов Г-, Z-образной формы и П-образных компенсаторов при бесканальной прокладке трубопроводов в грунте
толщину стенки или предельное давление для труб, отводов, тройников, заглушек, переходов согласно выбранному нормативному документу;
расстояния между промежуточными опорами трубопровода из условий прочности и жесткости;
общую и местную устойчивость прямолинейных и криволинейных участков труб под действием температурного расширения, наружного давления (вакуума) и давления грунта (для труб бесканальной прокладки);
минимальную глубину заложения для участков бесканальной прокладки из условия устойчивости;
максимальную глубину заложения для участков бесканальной прокладки из условия прочности пенополиуретановой изоляции;
предельно допустимые расстояния между стартовыми компенсаторами и температуру их замыкания для трубопроводов, защемленных в грунте;
допустимую нагрузку на седловую опору для труб большого диаметра;
герметичность фланцевых соединений;
жесткость сильфонных компенсаторов при отсутствии данных от изготовителя.

Возможности расчета

Расчет нескольких не связанных трубопроводов в одном файле
Редактор режимов работы
Результаты расчета
Интерактивная графическая иллюстрация деформированного состояния в различных расчетных состояниях трубопровода, иллюстрация выполнения нормативных критериев прочности на схеме трубопровода
Всесторонняя логическая проверка качества исходных данных для расчета
Автоматическая проверка всех деталей трубопровода на внутреннее давление
Авторская методика учета трения в скользящих, направляющих, упругих опорах
Расчет назначенного ресурса технологических трубопроводов согласно ГОСТ 32388-2013 и тепловых сетей согласно ГОСТ Р 55596-2013
Расчет отбраковочных толщин труб и соединительных деталей (отводов, переходов, тройников, заглушек) технологических трубопроводов согласно требованиям ГОСТ 32388-2013
Расчет податливости штуцеров сосудов и аппаратов для более точного вычисления нагрузок на штуцеры и напряжений в трубопроводе
Оценка прочности пенополиуретановой изоляции
Автоматический подбор пружин для упругих опор и подвесок, автоматический расчет необходимой затяжки
Автоматический учет «манометрического эффекта» в отводах, имеющих начальную овальность, и распорных усилий от внутреннего давления во всем трубопроводе
Учет маятникового эффекта при отклонении тяг жестких и упругих подвесок от вертикального положения
Учет односторонних связей (например, подъем трубопровода над опорами)
Учет особенностей работы упруго-изогнутых участков большого радиуса
Расчет частот и форм собственных колебаний трубопровода

Системные требования

Windows 10+
Процессор архитектуры x86-64
Оперативная память 4Гб и выше
Видеокарта c поддержкой OpenGL 2.0 и выше с 1Гб и более памяти
Разрешение дисплея минимум 1280х1024

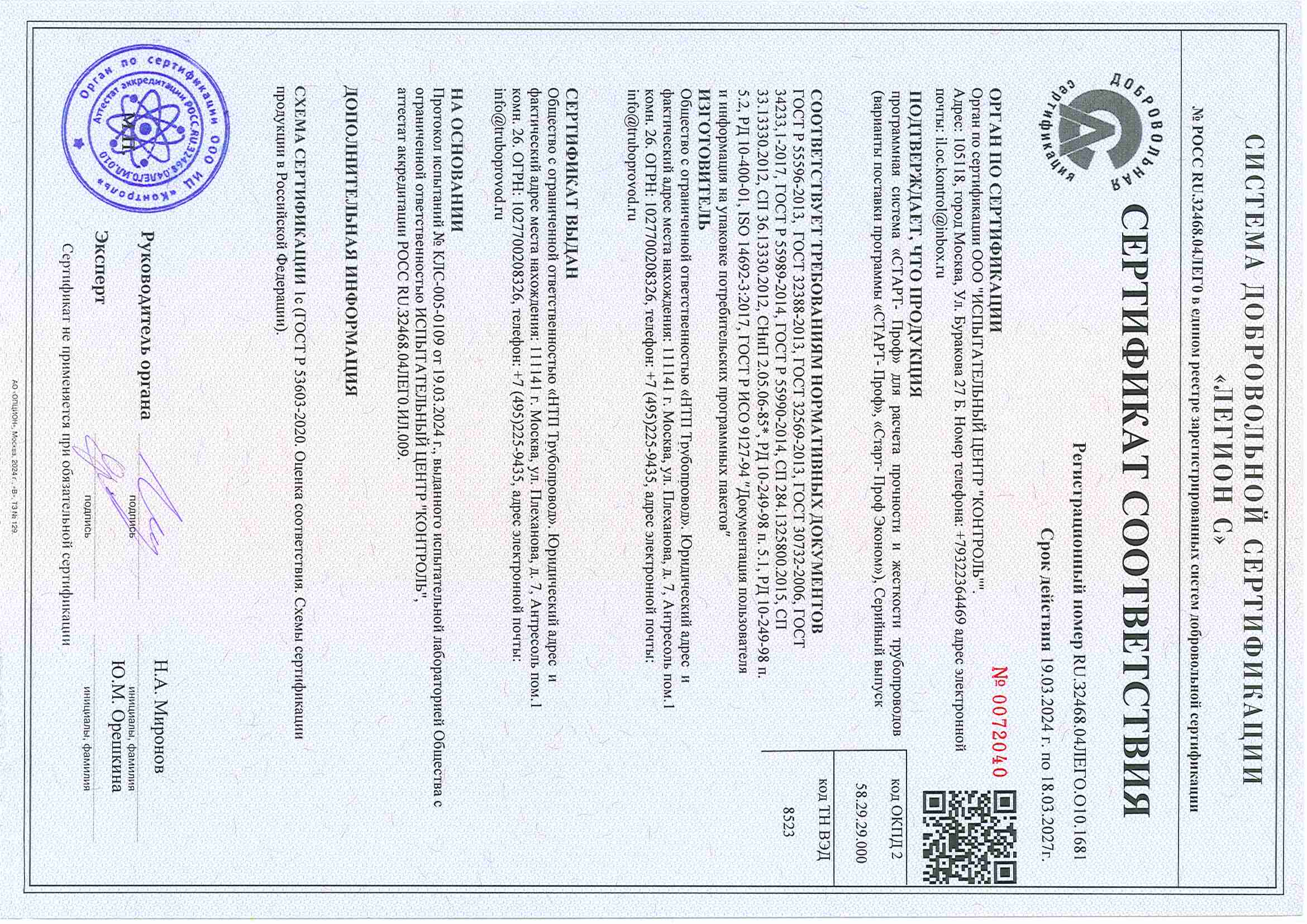

Сертификаты

Старт-Проф зарегистрирован за №1487 в Реестре отечественного программного обеспечения Приказом Минкомсвязи России от 06.09.2016 №426. Подробнее...

История версий

Подписаться на новости о выходе новых версий

Программная система Старт-Проф имеет долгую, пятидесятилетнюю историю

Выпущена программа СТ-01 для МИНСК 2 ЭВМ (институт "Гипрокаучук", Москва).

Первая редакция программы – тогда она называлась СТ-01 – была сдана в промышленную эксплуатацию еще в 1969 году.

Восемь лет система успешно эксплуатировалась на ЭВМ серии «Минск», затем на ЭВМ серии ЕС, а с 1992 года на персональных компьютерах – сначала под DOS, а затем под Windows.

Смена поколений ЭВМ и операционных систем, как правило, сопровождалась капитальной переработкой, при этом возможности ПС постоянно расширялись, а интерфейс пользователя и расчетный алгоритм шлифовались и совершенствовались.

Год ЭВМ/ОС
1965 Минск-2
1969 Минск-2
1972 Минск-32
1976 ЕС-1040 (семейство IBM/360)
1992 IBM PC / MS DOS
2000 IBM PC / Windows

Посмотреть подробную историю версий в базе знаний

Выберите программу

СТАРТ-Проф

СТАРТ-Проф Эконом

СТАРТ-Проф Всё включено

Перейти в корзину

Варианты программы и дополнительные опции

Старт-Проф выпускается в четырех модификациях, различающихся по цене и возможностям:
  • «Старт-Проф» – полнофункциональная версия;
  • «Старт-Проф Эконом» – бюджетная версия с ограничениями;
  • «Старт-Проф Студент» – облегченный вариант программы, предназначенный для учебных целей (поставляется только в учебные заведения);
  • «СТАРТ-Экспресс» – недорогой продукт, предназначенный для предварительных упрощенных расчетов на стадии конструирования трубопровода.

Все модификации имеют равные возможности в части подготовки исходных данных и анализа результатов расчета, что обеспечивает большие удобства при их одновременном использовании в локальных компьютерных сетях. Модификации различаются максимально допустимым количеством степеней свободы.

Модификация Старт-Проф Минимальная конфигурация программы Доступное количество степеней свободы Приблизительная максимальная длина трубопровода бесканальной прокладки в грунте L, м* Максимальная длина прокладки в грунте L, м*
Старт-Проф
Все включено
Включены ВСЕ опции 32 000 L < 145D
Старт-Проф СТАРТ-Базовый
Есть генератор ветровых, снеговых, гололедных нагрузок
СТАРТ-Элементы
32 000 L < 145D
Старт-Проф Эконом СТАРТ-Базовый Эконом
Нет генератора ветровых, снеговых, гололедных нагрузок
СТАРТ-Элементы
1000 L < 4,6D
Старт-Проф Студент СТАРТ-Базовый Студент
СТАРТ-Грунт
150 L < 0,7D
Старт-Экспресс СТАРТ-Элементы

*Примечание. D – наружный диаметр, мм

Программа «СТАРТ-Базовый» позволяет выполнять расчеты трубопроводов произвольной конфигурации, но без участков бесканальной прокладки в грунте. Такая возможность появляется при наличии опции «СТАРТ-Грунт».

Дополнительные опции Старт-Проф Эконом и Старт-Проф

Описание опций

  • Старт-Проф
    • Для профессионалов, решающих большеразмерные задачи, а также для расчета длинных трубопроводов, защемленных в грунте (при наличии опции СТАРТ-Грунт)
  • Старт-Проф Студент
    • Облегченный вариант программы, предназначенный для учебных целей (поставляется только в учебные заведения)
  • Старт-Проф Эконом
    • Бюджетная версия с ограничениями
  • СТАРТ-Грунт
    • Позволяет производить расчет трубопровода с участками, защемленными в грунте (бесканальной прокладки), а также оценивать прочность пенополиуретановой и пенополиминеральной изоляции. Подробнее в руководстве пользователя
  • СТАРТ-Сейсмика
    • Позволяет производить расчет трубопроводов на сейсмические воздействия (только для надземных трубопроводов, статическим методом)
  • СТАРТ-Назначенный ресурс
    • Расчет назначенного ресурса проектируемых технологических трубопроводов с учетом циклической прочности и коррозионного износа согласно ГОСТ 32388-2013 и ГОСТ Р 55596-2013
  • СТАРТ-МКЭ
    • Расчет податливости узла врезки трубопровода в сосуды и аппараты по методикам WRC 297, PD 5500 и МКЭ (методом конечных элементов). Расчет коэффициентов интенсификации напряжений и коэффициентов гибкости для отводов, тройников и подпятников по МКЭ. Расчет по МКЭ выполняется благодаря интеграции с программой Штуцер-МКЭ.
      Подробнее в руководстве пользователя
  • СТАРТ-Пластик
    • Расчет трубопроводов различного назначения из стеклопластика согласно ISO 14692-3:2002. Расчет трубопроводов из полимерных материалов PE, PP, PB, PVC согласно ГОСТ 32388-2013. Расчет на прочность под действием внутреннего давления и определять нагрузки на опоры для гибких полимерных труб и стальных гофрированных труб. Опцию можно подключить к Старт-Проф и Старт-Проф Эконом
  • СТАРТ-Зарубежные стандарты
    • Расчет трубопроводов по зарубежным нормативным документам: Китай, США, Великобритания, Канада, а также импорт из зарубежных расчетных программ. Опция не может быть подключена к Старт-Проф Эконом. Список стандартов можно посмотреть в руководстве пользователя
  • СТАРТ-AVEVA
  • СТАРТ-открытый формат
    • Экспорт исходных данных и результатов расчета в файл открытого формата для стыковки программы СТАРТ с любыми системами автоматизированного проектирования трубопроводов. Открытый формат – это текстовый файл определенной структуры. Подробнее в руководстве пользователя
  • СТАРТ-БД Изделий
    • Базы данных труб, отводов, тройников, переходов. Опция не может быть подключена к Старт-Проф Эконом. Подробнее в руководстве пользователя
  • СТАРТ-Динамика

Таблица применимости опций

Подходит
Подходит частично
Не подходит
Интеграция
Промышленные предприятияМагистральные трубопроводыТепловые сетиНаружные сетиЭкспертиза ПБПаропроводы

Для нас важно иметь представление, какие организации интересуются нашими разработками, поэтому для некоторых загрузок требуется заполнение формы обратной связи.

Спасибо за понимание!

Подписаться на новости о выходе новых версий
СТАРТ-Проф 4.86 R4 (Русская версия)zip, 369.89 MiB
md5: 137d1278dc95fd926e2241a672f920c4
  Запросить
30.11.2023
СТАРТ-Проф Эконом 4.86 R4 (Русская версия)zip, 255.38 MiB
md5: 5a19944d5ac21a168f87b94312ba7750
  Запросить
30.11.2023
СТАРТ-Проф Студент 4.86 R4 (Русская версия)zip, 403.42 MiB
md5: e6f2a0edd50f0736d03f429b017e8f35
  Запросить
30.11.2023
Бесплатное средство просмотра файлов Старт-Проф 4.86 R3 (Русская версия)zip, 264.25 MiB
md5: bdb1d691c40ef29e8355280c4c8b16d9
  Запросить
10.11.2023
СТАРТ-Экспресс 1.86 R1 (Русская версия)zip, 83.18 MiB
md5: c3a18041b201e43cb7dcba3b30c8af5f
  Запросить
25.01.2023
Программа обновления ключа Старт-Проф (KeySt) zip, 7.64 MiB
md5: f5ff6949dcb26f38484be3dfff7efadf
  Скачать
06.07.2021
Брошюра СТАРТ-Проф 4.84 pdf, 2.64 MiB
md5: 9524fca1919b1e5a7a622ba8fa6b8e6d
  Скачать
20.08.2020
Вебинар Что нового в СТАРТ-Проф 4.84 pdf, 3.97 MiB
md5: eef3dc7f154885754d127b2b077551fc
  Скачать
29.04.2021
Вебинар Что нового в СТАРТ-Проф 4.85 pdf, 4.90 MiB
md5: 96d494753efca5f12ed57fa88716507a
  Скачать
29.04.2021

Утилиты для ключей Sentinel HL и Guardant (только для Штуцер-МКЭ 3.5, Гидросистемы 4.6 и Пассата 3.7)

Сервер лицензий Guardant msi, 11.57 MiB
md5: 1a54245ed9adc9372549cc073d064179
  Скачать
08.12.2023
Программа обновления ключа KeySt для Guardant и Sentinel HL zip, 16.76 MiB
md5: b3cf000d363b819575e92a6bb60856d2
  Скачать
09.07.2024
Драйверы ключа электронной защиты Guardant 7.0.215 exe, 11.43 MiB
md5: 96e88aaf5a8fe8df600a4e345e8418f7
  Скачать
24.12.2021
Драйверы и менеджер сетевых ключей Sentinel HL (Windows) exe, 37.14 MiB
md5: c1657de311182bb9421273a16e1ce028
  Скачать
12.12.2023
Менеджер сетевых ключей Sentinel HL (Linux) gz, 137.59 MiB
md5: 9c46a24a52551d304f44648d87ae37c4
  Скачать
15.04.2024

Утилиты для ключей SuperPro

Драйверы ключа электронной защиты SafeNet Sentinel 7.6.9 exe, 7.37 MiB
md5: d9057598aa4f55ffa760dec59743fd8c
  Скачать
13.09.2017

Обучение

Ознакомиться с документацией онлайн вы можете в нашей Базе знаний.

Наша компания также предоставляет обучающие курсы в нашем Учебном центре. Обучающие курсы по программе Старт-Проф вы можете найти здесь (очно) и здесь (онлайн).

Также Вы можете посмотреть видеоролики по работе в программе Cтарт-Проф на нашем канале YouTube.

Подпишитесь на нашу группу ВКонтакте, чтобы быть в курсе выхода новых статей и обучающих материалов.

Техническая поддержка

Уважаемые коллеги!

В связи с текущей ситуацией, когда многие работодатели переводят сотрудников на удаленную работу, мы подготовили рекомендации, чтобы помочь Вам использовать программы ООО «НТП Трубопровод» удалённо.


Подробнее...

Пожалуйста, заполните эту форму. Пункты, отмеченные звездочкой, являются обязательными.

К заявке Вы можете прикрепить файлы с изображениями экрана и данными программы.

Номер лицензионного соглашения указан в Свидетельстве о предоставлении лицензии (лист плотной бумаги голубого цвета), входящем в комплект поставки.

Мы осуществляем техподдержку последней версии программы. Перед обращением в техподдержку, пожалуйста, убедитесь, что используете последнюю версию программы.

Пожалуйста, перед отправкой заявки убедитесь, что ПРИЛОЖИЛИ НЕОБХОДИМЫЕ ФАЙЛЫ РАСЧЁТА!!!

Описание проблемы
Конфигурация компьютера
Контактная информация

* - обозначены поля обязательные для заполнения.
