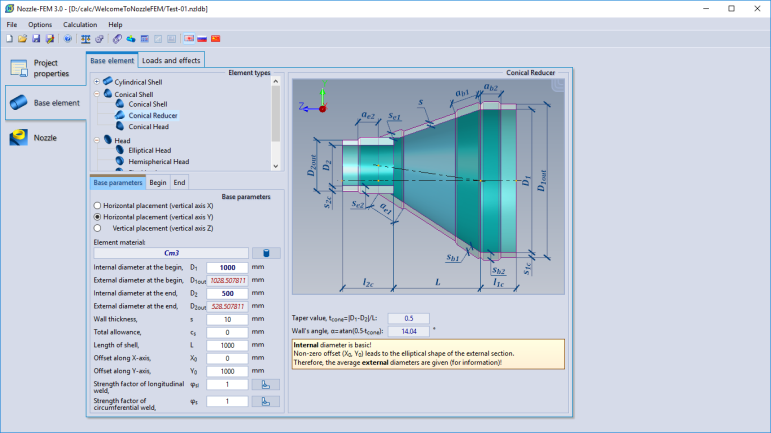

Выпущена версия 3.0 программы «Штуцер-МКЭ», которая расширяет возможности программы:

• полностью переработан графический интерфейс пользователя;
• добавлены и расширены возможности создания расчетных моделей, различных вариантов нагружений;
• исправлены расчеты по WRC 107/537, ГОСТ 34233.2,3-2017;

и другие изменения

Подробный список изменений

Всем пользователям, находящимся на гарантийном обслуживании, рекомендуется установить данную версию программы.

Выпущены обновленные версии программ Старт-Проф Эконом, Старт-Проф Студент, Старт-Проф 4.83 R6. Изменения:

• Добавлена функция скрытия и отображения узлов, номеров узлов и имен узлов в графическом окне результатов
• Исправлена работа программы на машинах с графическим адаптером Nvidia Quadro
• Исправлена проблема с сохранением изображения трубопровода в файлы bmp, jpg и т.д.
• Исправлена проблема с расчетом велдолетов в вакуумных трубопроводах
• Исправлена проблема с отображением узлов
• Исправлена проблема с контекстными меню после расчета
• Исправлен ряд других обнаруженных проблем

Рассылка о выходе новых релизов R2,R3 и т.д. не производится. Чтобы своевременно узнавать о появлении новых релизов, подписывайтесь на нашу страницу ВКонтакте Пользователи, приобретавшие программу в ООО «НТП Трубопровод» могут загрузить и установить последний релиз со страницы Downloads. Для получения пароля необходимо прислать запрос на start@truboprovod.ru с указанием номера лицензии и названия организации. Обновление ключей при обновлении текущей версии не требуется.

Выпущена версия 3.1 программы «ПАССАТ », содержащая ряд дополнительных расчетов, исправлений и возможностей:

• добавлены новые элементы:
  • Сильфонный компенсатор;
  • Опоры-лапы горизонтальных аппаратов;
  • Металлоконструкция;
  • Штуцер в плавающей головке теплообменника;
  • Площадки обслуживания для горизонтальных аппаратов;
  • Виртуальная перегородка;
  • Добавлен расчет обечаек от действия седловых опор и опор-лап по EN 13445-3;
• добавлены конфигурации несимметричных седловых опор с 4 и 5 ребрами;
• во фланцевом соединении добавлена опция “Поворотная заглушка” с расчетом защемленного плоского днища;
• для цилиндрических обечаек и штуцеров добавлена возможность задания по наружному диаметру;

Подробнее...

Всем пользователям, находящимся на гарантийном обслуживании, рекомендуется установить данную версию программы.

Выпущены обновленные версии программ Старт-Проф Эконом, Старт-Проф Студент, Старт-Проф 4.83 R5. Изменения:

• Добавлена функция импорта нагрузок от гидроудара из программы ГИДРОСИСТЕМА. Смотреть видео
• Добавлена функция экспорта и импорта смещений опор в текстовый файлы (.csv), который можно открыть с помощью Excel. Функция используется для расчета судовых трубопроводов на деформации корпуса судна (прогиб и выгиб), а также трубопроводов, проложенных на мостах и других деформируемых конструкциях
• Добавлена автоматическая проверка фланцевых соединений на герметичность по нескольким методам: Метод эквивалентного давления, Метод Code Case 2901, Метод DNV, Метод NC 3658.3
• Исправлен ряд других обнаруженных проблем (зависания, падения, неизвестные ошибки и т.д.)

Подробный список изменений

Пользователи, приобретавшие программу в НТП «Трубопровод» могут загрузить и установить последний релиз со страницы загрузок. Для получения пароля необходимо прислать запрос на start@truboprovod.ru с указанием номера лицензии и названия организации. Обновление ключей при обновлении текущей версии не требуется.

НТП Трубопровод выпустило новую версию 4.2 программы «Гидросистема», включающую расчет течения жидкостей, содержащих твердую фазу, расчет несбалансированных усилий на трубопровод при гидроударе c импортом их в программы СТАРТ-Проф, и ряд других усовершенствований.

Выпущены обновленные версии программ Старт-Проф Эконом, Старт-Проф Студент, Старт-Проф 4.83 R4. Изменения:

• Добавлена возможность задания и учета температурного градиента по высоте сечения трубы, который приводит к изгибу труб при неполном заполнении сечения горячим или холодным продуктом
• Снято ограничение на расчет трубопровода на сейсмические воздействия, если присутствуют участки бесканальной прокладки. Теперь такие трубопроводы рассчитать можно, но расчет на сейсмические воздействия производится только для надземной части
• В базе данных по трубам добавлена возможность фильтровать по номинальному диаметру
• Улучшена методика расчета на сейсмические воздействия
• Добавлена настройка "обнулять проекции для новой трубы"
• Исправлен ряд проблем с работой функции отмены
• Уточнена расчетная модель тройников. Теперь если ответвление сварного или нестандартного тройника имеет толщину больше, чем примыкающая труба, то этот участок моделируется более толстой трубой. Напряжения в тройниках могут незначительно измениться
• Обновлены нормы: ASME B31.8-2018, ASME B31.3-2018
• Добавлена база данных по трубам ASME B36.10M, B36.19M
• Исправлен ряд других обнаруженных проблем (зависания, падения, неизвестные ошибки)

C подробным списком изменений можно ознакомиться здесь

Пользователи, приобретавшие программу в НТП «Трубопровод» могут загрузить и установить последний релиз со страницы Downloads. Для получения пароля необходимо прислать запрос на start@truboprovod.ru с указанием номера лицензии и названия организации. Обновление ключей при обновлении текущей версии не требуется.

Выпущены обновленные версии программ Старт-Проф Эконом, Старт-Проф Студент, Старт-Проф 4.83 R3. Изменения:

1. Добавлена возможность расчета гибких труб для тепловых сетей Смитфлекс, Смитфлекс-П, Смитфлекс-ПВ производителя ЗАО "Завод полимерных труб" https://www.zpt.by/
2. Решена проблема с работой функции отмены (undo), из-за которой иногда портились данные расчетной модели. Проблема возникла в версии 4.83 R2
3. Решена проблема, которая иногда возникает при расчета трубопроводов в обводненном грунте (огромные перемещения вверх)
4. Исправлен расчет максимальных нагрузок на промежуточные опоры в локальных осях для строителей
5. Решена проблема со вставкой узлов в отводы и изогнутые участки
6. Расширен допустимый диапазон коэффициента трения до 0.75 для того, чтобы можно было моделировать трубы с сильной коррозией
7. Добавлена возможность расчета на сейсмические воздействия для норм ASME, DLT, GB, EN
8. Исправлен ряд других обнаруженных ошибок (зависания, падения, неизвестные ошибки)

Подробный список изменений

Пользователи, приобретавшие программу в НТП «Трубопровод» могут загрузить и установить последний релиз со страницы Downloads. Для получения пароля необходимо прислать запрос на start@truboprovod.ru с указанием номера лицензии и названия организации. Обновление ключей при обновлении текущей версии не требуется.

Выпущена версия 2.16 программы «Штуцер-МКЭ», которая существенно расширяет возможности предыдущих версий:

• добавлен новый тип несущего элемента – прямоугольная стенка (пластина);
• добавлен учет температурных деформаций, что позволяет анализировать дополнительные напряжения, возникающих при стесненных температурных деформациях или различных температурах в элементах конструкции;
• переработаны и обновлены проверки по нормативным документам ASME BPVC.VIII.1-2017 и ASME BPVC.VIII.2-2017, EN 13445-3:2014 (E) Issue 4 (2017-07), ГОСТ 342233.1-2017 (добавлена проверка для материалов, которые работают при температурах, когда необходимо учитывать их длительную прочность или ползучесть);
• и др.

Всем пользователям, находящимся на гарантийном обслуживании, рекомендуется установить данную версию программы.

Выпущены обновленные версии программ Старт-Проф Эконом, Старт-Проф Студент, Старт-Проф 4.83 R2. Изменения:

1. Обновлен нормативный документ по расчету на сейсмические воздействия СП 14.13330.2011 на СП 14.13330.2014
2. Добавлена функция замены арматуры на жесткую вставку
3. ГОСТ 32388-2013: Исправлена ошибка при расчете напряжений в велдолетах
4. ASME B31.1: Стандарт обновлен до версии 2018 года ASME B31.1-2018
5. ASME B31J-2017: Документ обновлен до Errata to B31J-2017 11-9-2017 record# 17-1814
6. Снято ограничение по количеству опор с зазорами
7. Улучшен способ задания дополнительных нагрузок на участках и в узлах в подрежимах
8. Добавлена возможность задавать разные смещения от других воздействий в различных режимах работы
9. Добавлена возможность включать прозрачный вид трубопровода
10. Добавлены еще два изометрических вида
11. Старт-Элементы: При вычислении расстояния между опорами добавлена возможность задавать величину допустимого провисания: 0.02D, 0.02D но не менее min(s;3мм), произвольный, заданный пользователем. s - толщина стенки, D - диаметр
12. В инструмент расстояние между узлами добавлена функция вычисления суммы длин участков между узлами
13. Добавлена возможность устанавливать опоры в тройниках: скользящая, пружинная, жесткая подвеска, нестандартное крепление
14. Добавлена опция "без распора" в таблице внутренних усилий. Можно без дополнительных ручных вычислений определять нагрузки на промежуточное оборудование: арматура, штуцера аппаратов, смоделированных с помощью труб
15. Переработан алгоритм учета сальниковых компенсаторов. Больше не требуется обязательное наличие направляющей опоры для выполнения расчета
16. Переработано диалоговое окно разбивки участка. Можно разбивать со строго определенным шагом, и копировать любую опору или нестандартное крепление из указанного узла
17. Улучшен импорт из Caesar: корректно импортируются несвязные трубопроводы, штуцера, смоделированные с помощью CNODE, переходы, жесткие вставки, нормативный документ, вес изоляции, а также ряд других усовершенствований
18. На боковой панели "перемещения" в графическом окне информации результатов расчета теперь можно видеть перемещения от сейсмических воздействий, снега, ветра, гололеда и других загружений
19. Исправлен ряд других обнаруженных редко встречающихся ошибок

Подробный список изменений

Выпущена новая версия 3.5 программы "Предклапан", содержащая значительные усовершенствования, включая расчет и выбор предохранительных клапанов в соответствии с новым ГОСТ 12.2.085-2017. Соответствие версии 3.5 новому ГОСТ подтверждено сертификатом соответствия.
В новой версии:

1. Реализован расчет и выбор клапанов по ГОСТ 12.2.085-2017, включая
   1. Расчет и вывод безразмерной массовой скорости
   2. Расчет и учет поправочных коэффициентов к пропускной способности клапана, учитывающих влияние вязкости, эффект неполного открытия разгруженных ПК из-за противодавления, а также из-за установки до и/или после клапана мембранных предохранительных устройств.
   3. Возможность учета поправочного коэффициента на влияние температуры.
   4. Проверка по допустимому противодавлению в соответствии с рекомендациями Приложения Б.
   5. Уточнение расчета пропускной способности для докритического сброса газов и двухфазных сред.
   6. Расчет пропускной способности системы клапан/блок + отводящий трубопровод, с выполнением соответствующих итераций для правильного учета поправок на вязкость и противодавление для сбалансированных клапанов.
2. Уточнены данные по группам настройки пружин клапанов в базе данных.
3. Расширен диапазон допустимых давлений и температур при задании исходных данных для расчета клапана, что позволило выполнять поверочные расчеты заданных вручную клапанов для таких условий, на которые клапана из базы данных неприменимы.
4. Добавлена функция автосохранения резервной копии текущего файла проекта при работе с программой.
5. Исправлены неточности вывода клапанов с продуктом, заданным с помощью библиотеки GERG-2008, в экспликацию.
6. Исправлены неточности в расчете пропускной способности клапана с продуктом, заданным с помощью библиотеки GERG-2008, при высоких давлениях.
7. Исправлена ошибка, из-за которой в окне списка данных могла отображаться некорректная величина запаса по расходу через клапан.
8. Исправлена ошибка, из-за которой давления в подводящем трубопроводе не сохранялись в расчетном файле.
9. Исправлены другие мелкие ошибки и неточности.
